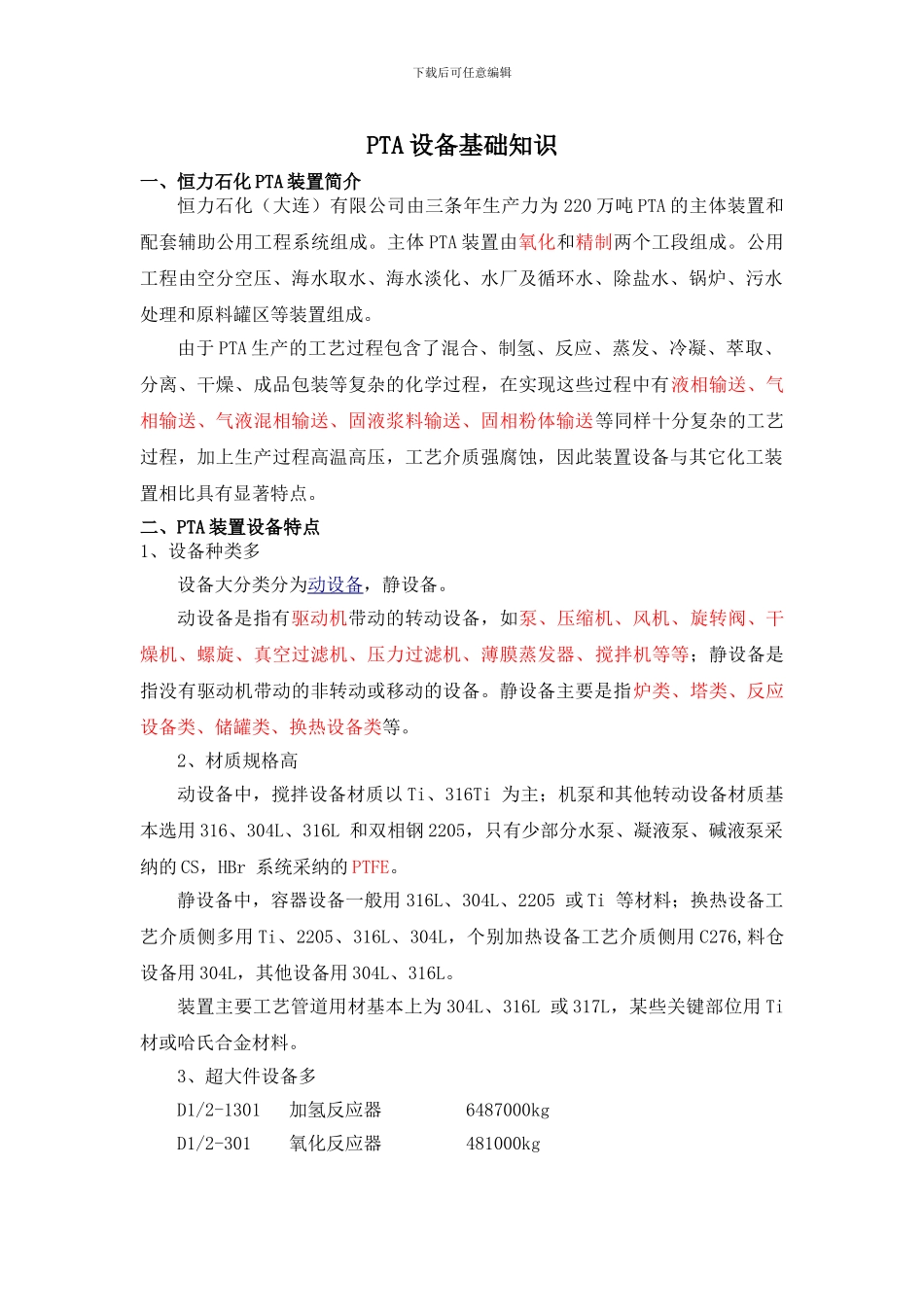

下载后可任意编辑PTA 设备基础知识一、恒力石化 PTA 装置简介恒力石化（大连）有限公司由三条年生产力为 220 万吨 PTA 的主体装置和配套辅助公用工程系统组成。主体 PTA 装置由氧化和精制两个工段组成。公用工程由空分空压、海水取水、海水淡化、水厂及循环水、除盐水、锅炉、污水处理和原料罐区等装置组成。由于 PTA 生产的工艺过程包含了混合、制氢、反应、蒸发、冷凝、萃取、分离、干燥、成品包装等复杂的化学过程，在实现这些过程中有液相输送、气相输送、气液混相输送、固液浆料输送、固相粉体输送等同样十分复杂的工艺过程，加上生产过程高温高压，工艺介质强腐蚀，因此装置设备与其它化工装置相比具有显著特点。二、PTA 装置设备特点1、设备种类多设备大分类分为动设备，静设备。 动设备是指有驱动机带动的转动设备，如泵、压缩机、风机、旋转阀、干燥机、螺旋、真空过滤机、压力过滤机、薄膜蒸发器、搅拌机等等；静设备是指没有驱动机带动的非转动或移动的设备。静设备主要是指炉类、塔类、反应设备类、储罐类、换热设备类等。2、材质规格高动设备中，搅拌设备材质以 Ti、316Ti 为主；机泵和其他转动设备材质基本选用 316、304L、316L 和双相钢 2205，只有少部分水泵、凝液泵、碱液泵采纳的 CS，HBr 系统采纳的 PTFE。静设备中，容器设备一般用 316L、304L、2205 或 Ti 等材料；换热设备工艺介质侧多用 Ti、2205、316L、304L，个别加热设备工艺介质侧用 C276,料仓设备用 304L，其他设备用 304L、316L。装置主要工艺管道用材基本上为 304L、316L 或 317L，某些关键部位用 Ti 材或哈氏合金材料。3、超大件设备多D1/2-1301 加氢反应器 6487000kgD1/2-301 氧化反应器 481000kg下载后可任意编辑M1/2-1423 PTA 干燥机 235000kg φ4200X34000M1/2-423 CTA 干燥机 285000kg φ4200X34000D1/2-601 溶剂脱水塔 328500kgD1/2-1401 第一 PTA 结晶器 415000kg4、国产化率高和国内其他 PTA 生产装置相比，本装置设备国产化率为目前最高的。虽然分交到国外制造的设备种类很多，但数量相对较少，大部分是国内不能制造加工或加工难度较大的设备。该部分设备主要有：空压机组、搅拌器、塔内件、第一/第二 CTA 结晶器冷凝器、干燥机、脱水塔、旋转真空过滤机、压力离心机、旋转阀、风机以及部分关键部位的加热器、混合器、过滤器、等。结晶器、泵、容器、（洗涤、再生、吸收）塔和部分搅拌器等大量设...
