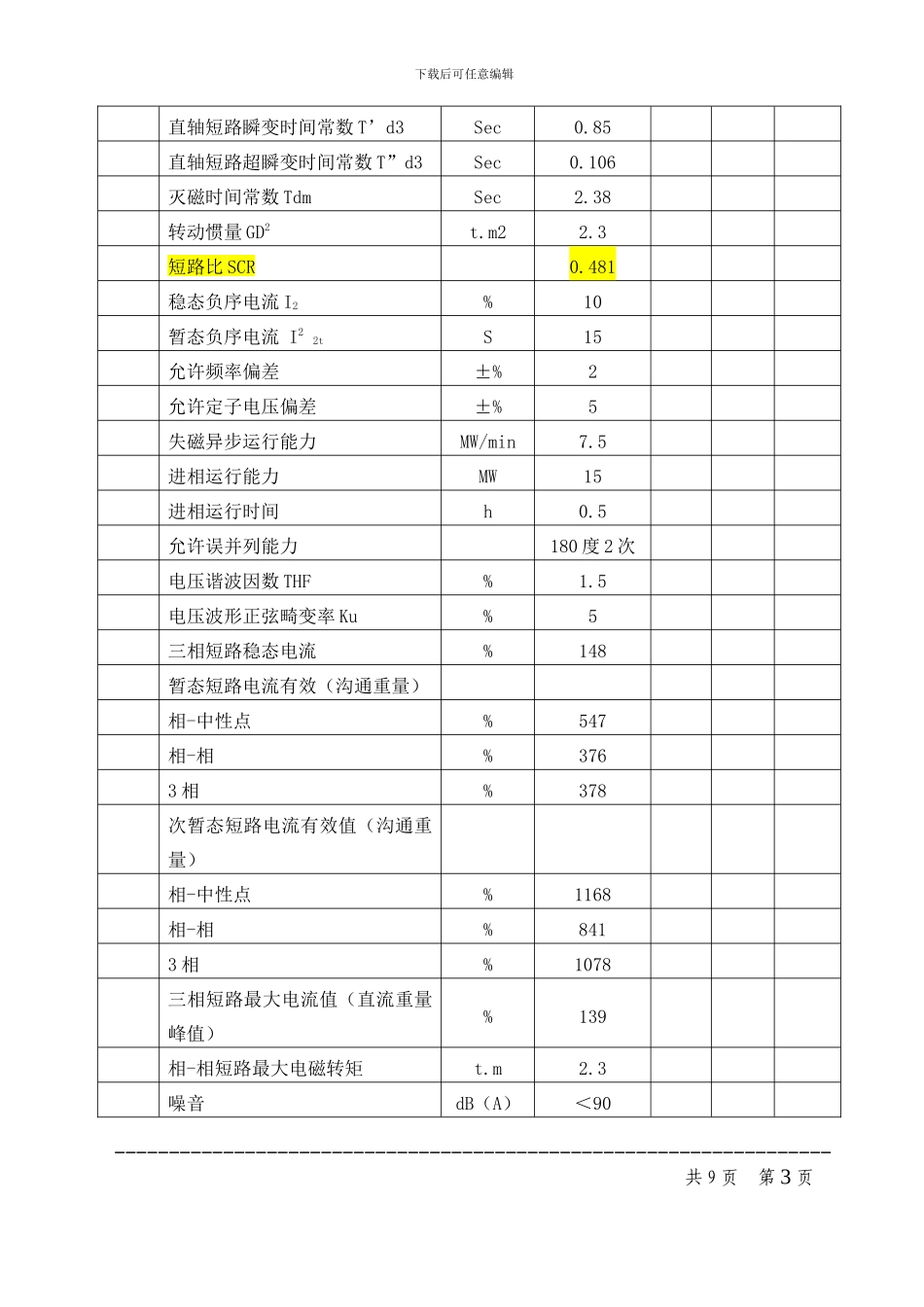

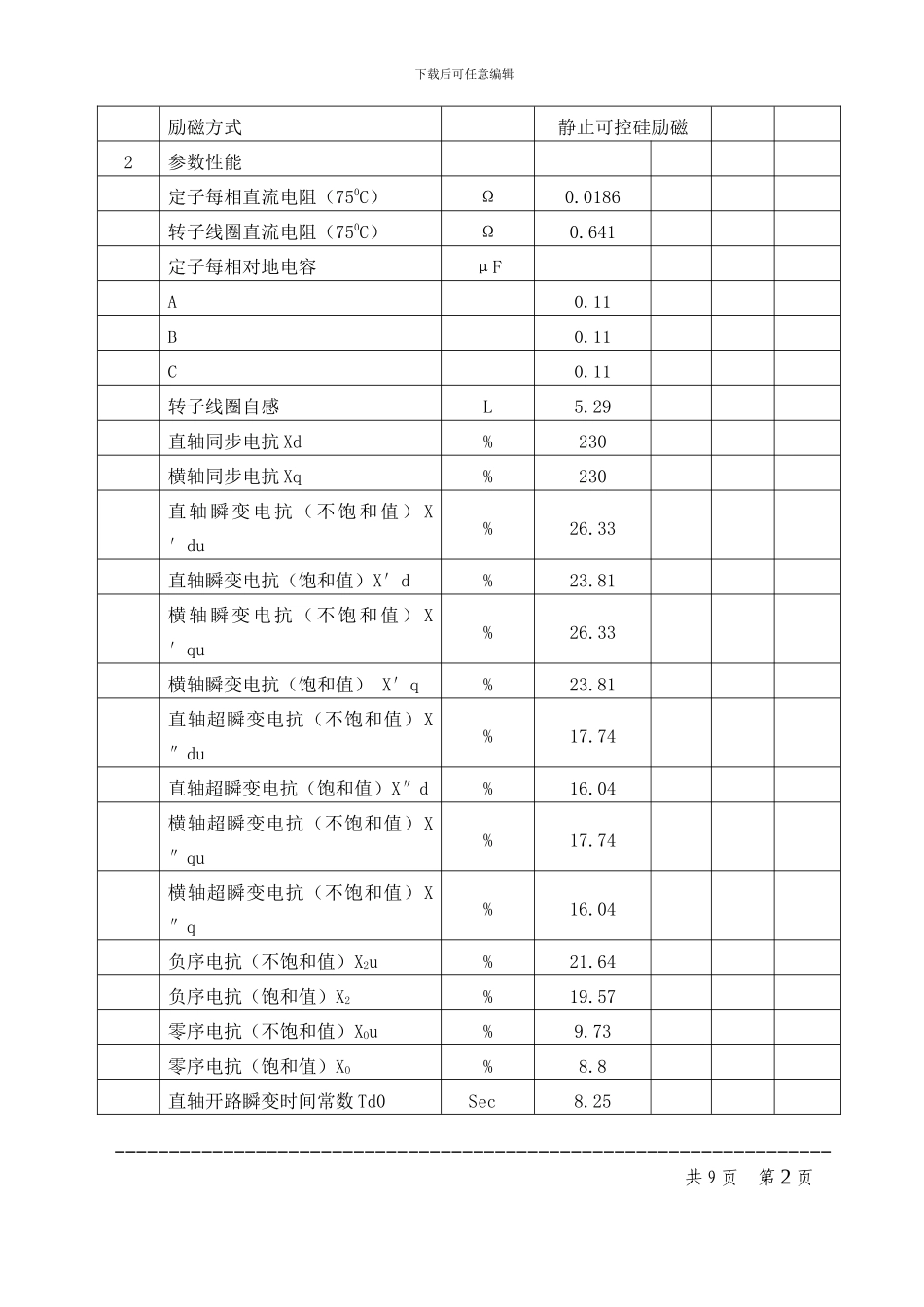

下载后可任意编辑QF2-15-2Z 发电机技术协议青岛捷能汽轮机集团股份有限公司就 项目 QF2-15-2Z 发电机组的有关技术问题，双方经过友好协商达成协议如下： 1 概述：本型汽轮发电机型号：QF2-15-2Z 型。采纳静止可控硅励磁。发电机设计为封闭循环通风系统，采纳空气冷却。发电机转向，从汽轮机端看为顺时针方向。2 发电机制造标准：GB755-2000旋转电机基本技术要求GB/T7064-2024透平型同步电机技术要求GB/T7409-97 大、中型同步发电机励磁系统基本技术条件GB/T1029-93三相同步电机试验方法JB6204-92 大型高压沟通电机定子绝缘耐压试验法律规范SD270-88 汽轮发电机技术条件3 发电机主要技术数据：序号名 称单位设计值试验值保证值备注1规格型号发电机型号QF2-15-2Z额定容量 SNMVA18.75额定电流A1031额定功率 PNMW15最大连续输出功率MW15额定功率因数 cosФN0.8定子额定电压 UNkV10.5额定频率 fNHz50额定转速 nNr/min3000额定励磁电压 UfNV218额定励磁电流 IfNA275定子线圈连接方式Y冷却方式空冷------------------------------------------------------------------ 共 9 页 第 1 页 下载后可任意编辑励磁方式静止可控硅励磁2参数性能定子每相直流电阻（750C）Ω0.0186转子线圈直流电阻（750C）Ω0.641定子每相对地电容μFA0.11B0.11C0.11转子线圈自感L5.29直轴同步电抗 Xd%230横轴同步电抗 Xq%230直轴瞬变电抗（不饱和值） X′du%26.33直轴瞬变电抗（饱和值）X′d%23.81横轴瞬变电抗（不饱和值） X′qu%26.33横轴瞬变电抗（饱和值） X′q%23.81直轴超瞬变电抗（不饱和值）X″du%17.74直轴超瞬变电抗（饱和值）X″d%16.04横轴超瞬变电抗（不饱和值）X″qu%17.74横轴超瞬变电抗（不饱和值）X″q%16.04负序电抗（不饱和值）X2u%21.64负序电抗（饱和值）X2%19.57零序电抗（不饱和值）XOu%9.73零序电抗（饱和值）XO%8.8直轴开路瞬变时间常数 Td0Sec8.25------------------------------------------------------------------ 共 9 页 第 2 页 下载后可任意编辑直轴短路瞬变时间常数 T’d3Sec0.85直轴短路超瞬变时间常数 T”d3Sec0.106灭磁时间常数 TdmSec2.38转动惯量 GD2t.m22.3短路比 SCR0.481稳态负序电流 I2%10暂态负序电流 I2 2tS15允许频率偏差±%2允许定子电压偏差±%5失磁异步运行能力MW/min7.5进相运行能力MW15进相运行时间h0.5允许误并列能力180 度 2 次电压谐波因数 THF%1.5电压波形正弦畸...
