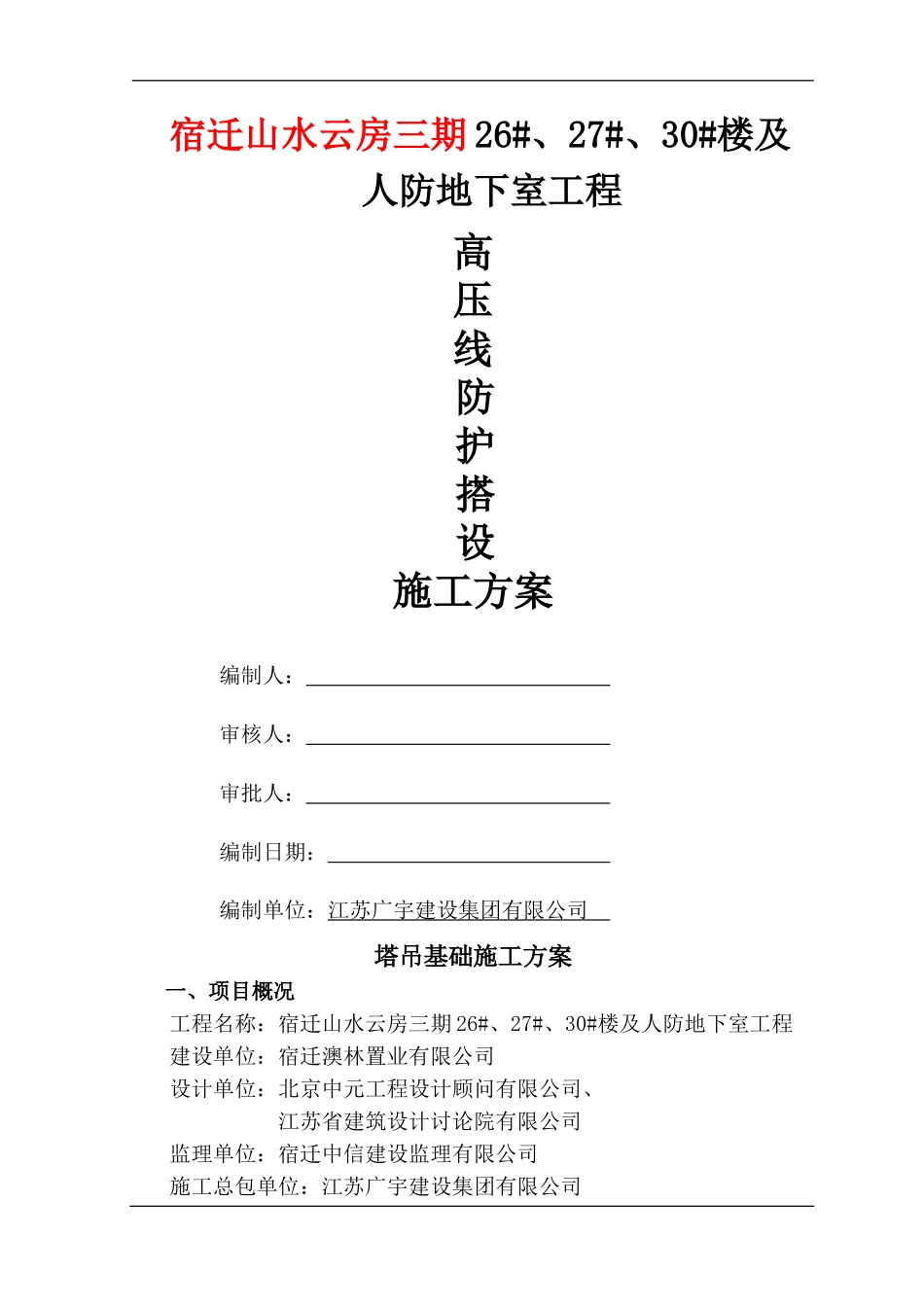

宿迁山水云房三期 26#、27#、30#楼及人防地下室工程高压线防护搭设施工方案编制人： 审核人： 审批人： 编制日期： 编制单位：江苏广宇建设集团有限公司 塔吊基础施工方案一、项目概况工程名称：宿迁山水云房三期 26#、27#、30#楼及人防地下室工程建设单位：宿迁澳林置业有限公司设计单位：北京中元工程设计顾问有限公司、 江苏省建筑设计讨论院有限公司监理单位：宿迁中信建设监理有限公司施工总包单位：江苏广宇建设集团有限公司 下载后可任意编辑工程地点：宿迁市宿城区黑海路 19 号 本工程 26#、27#、30#楼及人防地下室工程由江苏广宇建设集团有限公司承建，建筑面积 40000㎡，其中地下室面积 9000㎡，建筑层数：地上 18 层，地下 2 层；主屋面标高为 52.15m；突出屋面的 1 层。二、 编制依据（1）厂家《QTZ63、QTZ40 塔式起重机使用说明书》对于基础的相关要求。（2）以往同类工程的施工经验。有关的标准图和现行有关的施工验收法律规范，包括但不限于下述法律规范（3）塔吊为 QTZ63、QTZ40 型基础设计为 5500×5500,高度为 1500,混凝土强度：C35 配上下两层钢筋，分别为 φ22@220，φ22@220 ，拉筋φ14 。地基承载力≥0.2M pa。地基持力层位于第三层粉质粘土，天然地基地基承载力特征值为 fak=130kpa。不满足设计要求，经计算基础面积，为 5500×5500，其他不变（计算书附后）。三、塔吊布置、现场要求：1、塔吊基础设置在 30#楼南侧安装一台 QTZ63 型号塔吊、分别在26#、27#楼南侧各安装一台 QTZ40 型号塔吊，共计 3 台。2、塔吊基础底板标高为：-8.75 米，自然地面对下挖深 7.6 米。3、塔吊基础底板平面尺寸 5500×5500mm,在塔吊基坑四周 25 米范围内统一斜土 2 米，即基坑挖土深 5.6 米。4、后采纳砖墙砌筑高 500mm 为挡土墙，砌体设置在塔吊基础上，防止二次挖土时土方塌落进塔吊基础里。基础施工：1.放线、定位复核无误后，用挖掘机开挖，尺寸按 5500×5500直上直下，挖至-4.95 米处。做 40㎝厚、面积 6.50×6.50 二层三七灰土夯实后,再做 100 厚 C10 砼垫层,弹出钢筋位置线，上口砌挡土台，高200mm，防止雨水进入。坑底面设集水坑。2.放入塔吊机座，固定牢固，保证四个固定支脚顶端所组成的平面与水平面的斜度不大于 1/1000。绑扎钢筋，底板钢筋保护层按35、侧壁 70。φ22 主筋钢筋间距 220，上下两层共为 26×4=100 根。上下两层间立筋间距 440mm。钢筋安装完...
