QTZ800B塔吊专项施工方案VIP免费

QTZ800B塔吊专项施工方案_第1页
1/5

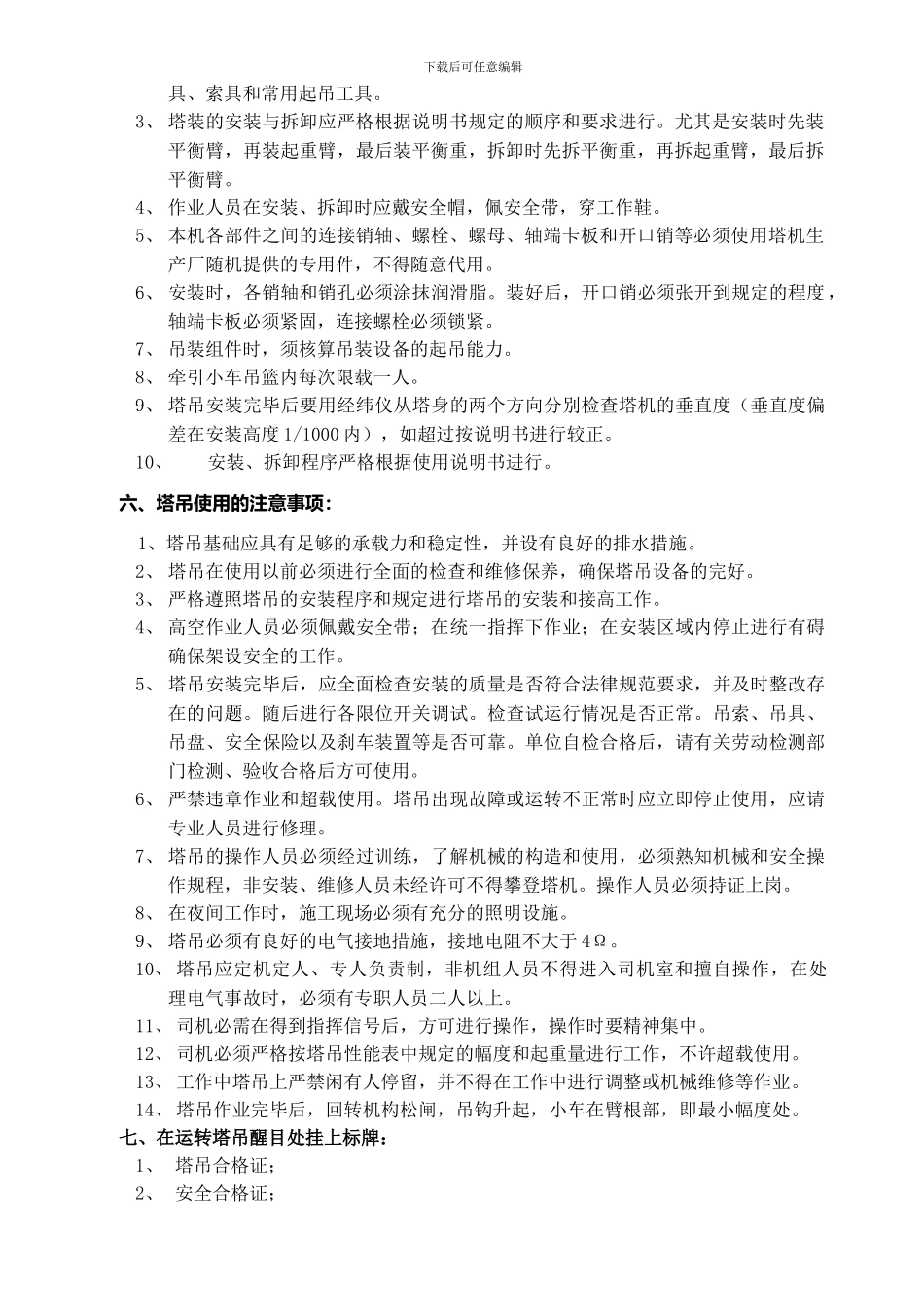

QTZ800B塔吊专项施工方案_第2页
2/5
QTZ800B塔吊专项施工方案_第3页
3/5
下载后可任意编辑QTZ800B塔吊专项施工方案一、 概述:本工程采纳 QTZ800B 塔式起重机,上海市吴淞建筑机械厂生产,18#楼为独立式塔吊。主要技术参数:最大幅度 54m,最小幅度 2.5 米;最大起重量 8T,最大幅度起重量 1.28T,独立式高度 47m。根据工程情况:塔机的性能满足生产率等施工需要。(本工程独立式高度 40m。)二、 7#塔吊平面图。(见附图 1)三、 基础做法:1、施工作业流层:放线 -- 挖土 -- 普探-- 原土夯实-- 3:7 灰土夯实 -- 砼垫层-- 安置塔吊基础节、绑扎钢筋-- 浇捣基础砼-- 回填土-- 厂家安装塔吊2、基础平面位置图:见附图3、基础剖面图:见附图4、基础配筋图:见附图四、技术要求:1、 基础底部必须进行普探。2、 7#楼塔吊基础采纳砖胎模,宽 240,高 1600MM,用 MU10 实心砖 M10 水泥砂浆砌筑。3、 塔机基础应具有足够的承载力,总重量不小于 130T,地基承载能力不小于0.2WPA。4、 钢筋与基础节采纳焊接。5、 采纳商品砼浇捣,标号为 C30,坍落度控制在 14—16CM。6、 接地采纳 φ10 铜线连接钢管埋至 2.7M,接地电阻不大于 4Ω。五、 塔吊安装与拆卸:1、 安装前必须了解施工场地的布局及土质情况,清理现场障碍物;塔基的 四个固定支脚顶端所组成的平面与水平面的斜度不大于 1/1000,按基础设计方案浇筑基础砼;塔身由厂家严格按操作规程安装。2、 配备调装机械、吊车的起升高度不低于 18 米,起吊能力不小于 8T,准备辅助吊下载后可任意编辑具、索具和常用起吊工具。3、 塔装的安装与拆卸应严格根据说明书规定的顺序和要求进行。尤其是安装时先装平衡臂,再装起重臂,最后装平衡重,拆卸时先拆平衡重,再拆起重臂,最后拆平衡臂。4、 作业人员在安装、拆卸时应戴安全帽,佩安全带,穿工作鞋。5、 本机各部件之间的连接销轴、螺栓、螺母、轴端卡板和开口销等必须使用塔机生产厂随机提供的专用件,不得随意代用。6、 安装时,各销轴和销孔必须涂抹润滑脂。装好后,开口销必须张开到规定的程度,轴端卡板必须紧固,连接螺栓必须锁紧。7、 吊装组件时,须核算吊装设备的起吊能力。8、 牵引小车吊篮内每次限载一人。9、 塔吊安装完毕后要用经纬仪从塔身的两个方向分别检查塔机的垂直度(垂直度偏差在安装高度 1/1000 内),如超过按说明书进行较正。10、安装、拆卸程序严格根据使用说明书进行。六、塔吊使用的注意事项:1、塔吊基础应具有足够的承载力和稳定性,...
