TSH3131G-外部涂层零件的漆膜质量VIP免费

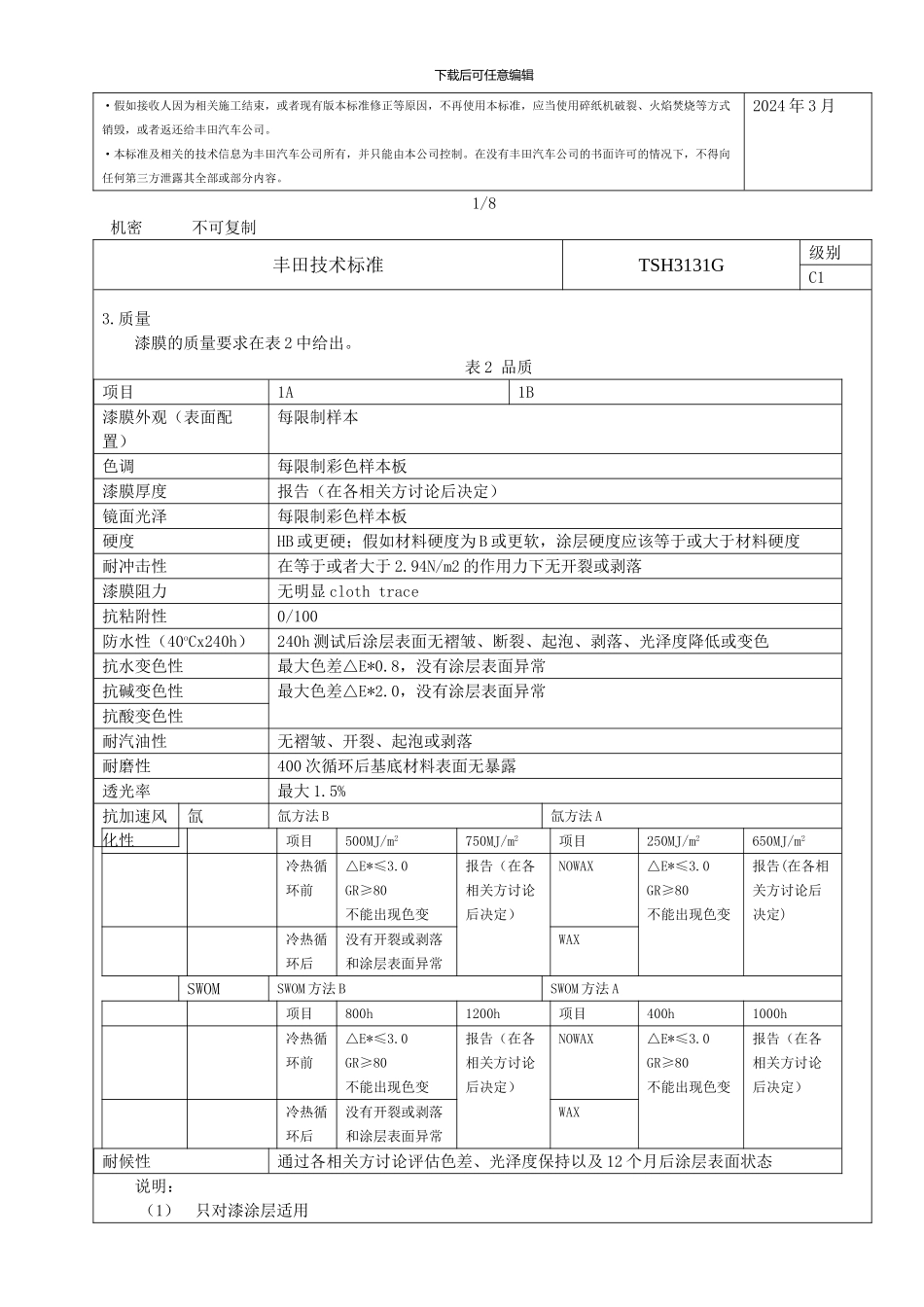

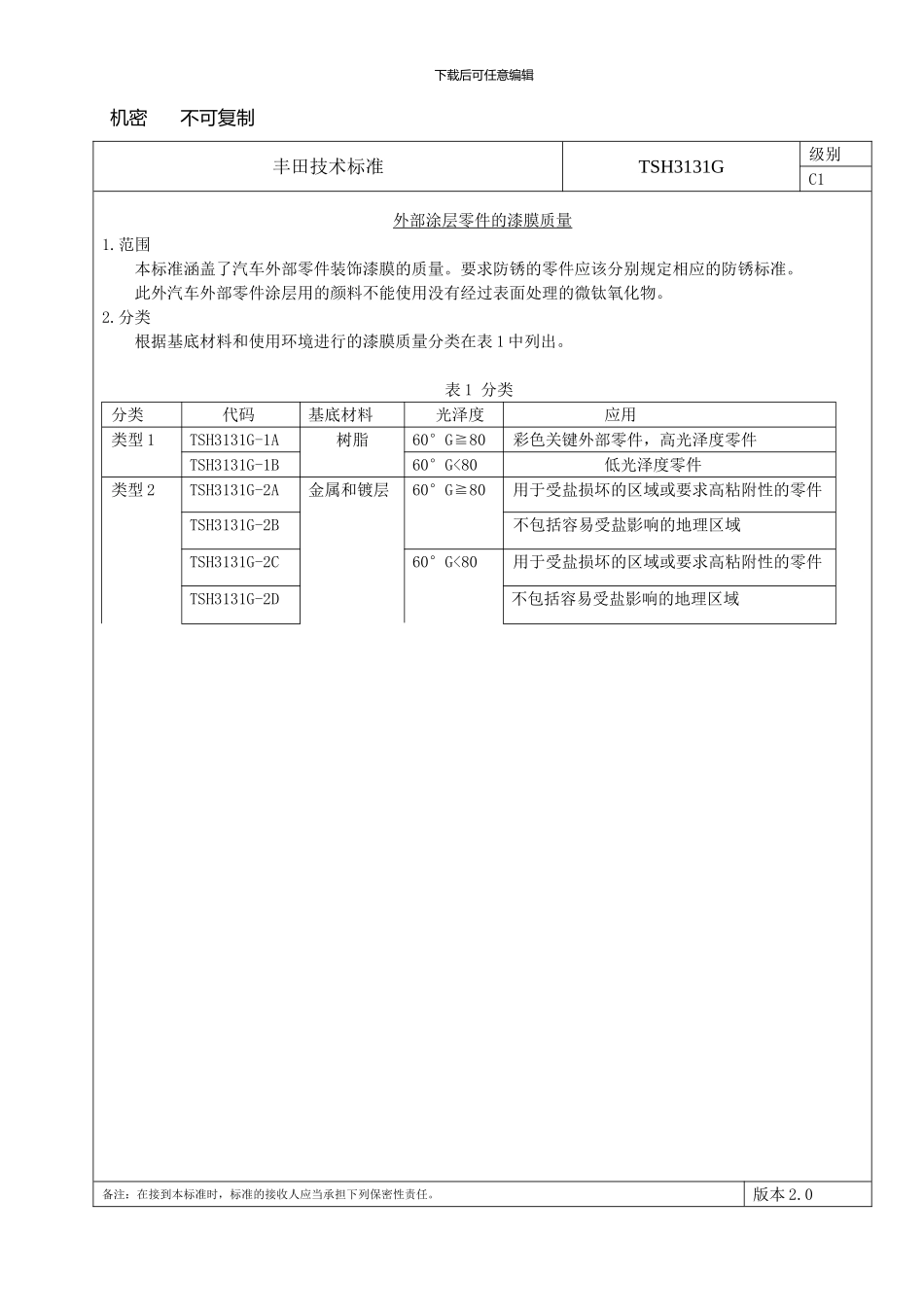

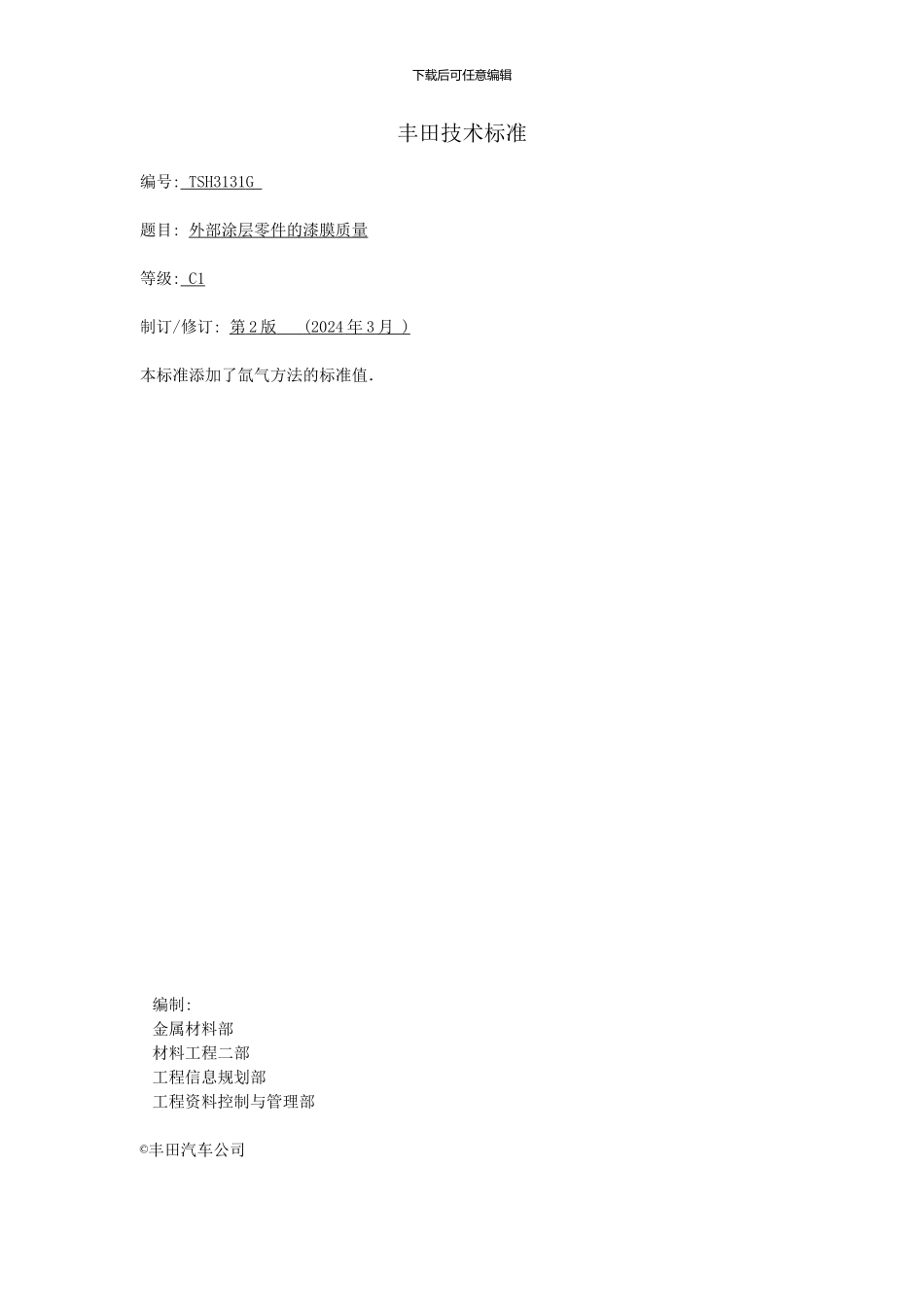

下载后可任意编辑丰田技术标准编号: TSH 3131 G 题目: 外部涂层零件的漆膜质量等级: C1制订/修订: 第 2 版 (2024 年 3 月 ) 本标准添加了氙气方法的标准值．编制:金属材料部材料工程二部工程信息规划部工程资料控制与管理部©丰田汽车公司下载后可任意编辑机密 不可复制丰田技术标准TSH3131G级别C1外部涂层零件的漆膜质量1.范围本标准涵盖了汽车外部零件装饰漆膜的质量。要求防锈的零件应该分别规定相应的防锈标准。 此外汽车外部零件涂层用的颜料不能使用没有经过表面处理的微钛氧化物。2.分类根据基底材料和使用环境进行的漆膜质量分类在表 1 中列出。表 1 分类分类代码基底材料光泽度应用类型 1TSH3131G-1A树脂60°G≧80彩色关键外部零件，高光泽度零件TSH3131G-1B60°G<80低光泽度零件类型 2TSH3131G-2A金属和镀层60°G≧80用于受盐损坏的区域或要求高粘附性的零件TSH3131G-2B不包括容易受盐影响的地理区域TSH3131G-2C60°G<80用于受盐损坏的区域或要求高粘附性的零件TSH3131G-2D不包括容易受盐影响的地理区域备注：在接到本标准时，标准的接收人应当承担下列保密性责任。 版本 2.0 下载后可任意编辑·假如接收人因为相关施工结束，或者现有版本标准修正等原因，不再使用本标准，应当使用碎纸机破裂、火焰焚烧等方式销毁，或者返还给丰田汽车公司。·本标准及相关的技术信息为丰田汽车公司所有，并只能由本公司控制。在没有丰田汽车公司的书面许可的情况下，不得向任何第三方泄露其全部或部分内容。2024 年 3 月1/8机密 不可复制 丰田技术标准 TSH3131G级别C13.质量漆膜的质量要求在表 2 中给出。表 2 品质项目1A1B漆膜外观（表面配置）每限制样本色调每限制彩色样本板漆膜厚度报告（在各相关方讨论后决定）镜面光泽每限制彩色样本板硬度HB 或更硬；假如材料硬度为 B 或更软，涂层硬度应该等于或大于材料硬度耐冲击性在等于或者大于 2.94N/m2 的作用力下无开裂或剥落漆膜阻力无明显 cloth trace抗粘附性0/100防水性（40oCx240h）240h 测试后涂层表面无褶皱、断裂、起泡、剥落、光泽度降低或变色抗水变色性最大色差△E*0.8，没有涂层表面异常抗碱变色性最大色差△E*2.0，没有涂层表面异常抗酸变色性耐汽油性无褶皱、开裂、起泡或剥落耐磨性400 次循环后基底材料表面无暴露透光率最大 1.5%抗加速风化性氙氙方法 B氙方法 A项目500MJ/m2750MJ/m2项目250MJ/m2650MJ/m2冷热循环前△E*≤3.0GR≥80不...
