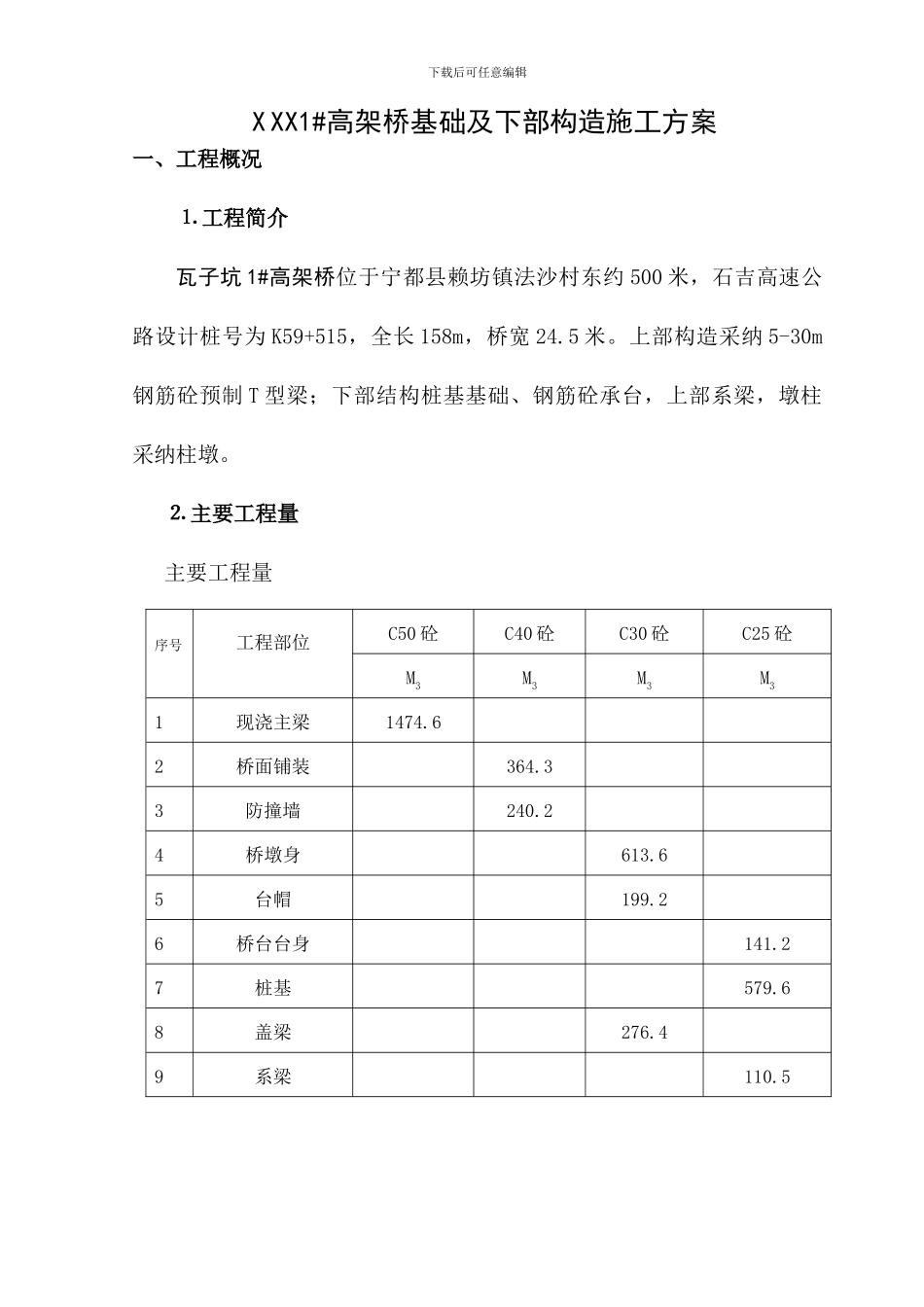

下载后可任意编辑 X XX1#高架桥基础及下部构造施工方案一、工程概况 ⒈ 工程简介瓦子坑 1#高架桥位于宁都县赖坊镇法沙村东约 500 米，石吉高速公路设计桩号为 K59+515，全长 158m，桥宽 24.5 米。上部构造采纳 5-30m钢筋砼预制 T 型梁；下部结构桩基基础、钢筋砼承台，上部系梁，墩柱采纳柱墩。 ⒉ 主要工程量主要工程量序号工程部位C50 砼C40 砼C30 砼C25 砼M3M3M3M31现浇主梁1474.62桥面铺装364.33防撞墙240.24桥墩身613.65台帽199.26桥台台身141.27 桩基579.6 8盖梁276.49系梁110.5下载后可任意编辑⒊ 自然条件⑴ 地形、地貌立交区地貌单元属丘陵山地凹地，地形地貌比较简单桥位区域为丘陵山间穿过凹地中穿过。顺沟谷方向分布一条常年流水小溪，两桥台均位于风化侵蚀低山地丘陵；附近 150m 内有农民居住,施工人员直接可租住当地民房,桥台处约 300m2的空地可用于搭设钢筋、水泥库棚和值班室及基础砼拌和站。⑵ 地质条件根据现场地质调绘及钻探资料揭露，桥位区出露底层为侏罗系下统林山组粉砂岩、细砂岩、泥质粉砂岩。未揭露断层、褶皱等地质构造痕迹，桥位处于构造稳定区。⑶ 水文地质条件桥位区地表水、地下水水量丰富，但地下水受地表水的影响较大，其水位随地表水水位变化，区内地下水为基岩裂隙水，埋藏较深，对砼无侵蚀作用。⒋ 沿线筑路材料本工程主材由业主供应或业主组织联合招标确定供应商。砂石料等地材由业主推举确定，主要结构物用砂采纳河砂；块片石、碎石采纳固下载后可任意编辑村镇料场⒌ 现场环境的调查资料① 进场便道：区域有一条的乡村土路。路基宽度＜3.0m，路面结构强度低，基本无会车处，属乡村机耕便道，需整修加固后作为立交区施工进场便道。② 立交区施工场地狭窄，周围为山地和水田。③ 施工区远离省道，水电缺乏。 ⒍ 工程特点、重难点分析及施工组织的总体思路和对策桥梁施工的重点：一是人工挖孔桩施工，二是预制梁施工。合理选择桩基和预制梁施工方案、施工工艺是工程顺利完成的关键。二、施工组织计划1、施工组织原则⑴ 满足江西省石吉高速公路招标文件、设计文件及技术法律规范要求。满足江西省石吉高速公路土建工程监理实施办法及江西省公路工程建设精品工程大纲的要求。⑵ 满足瓦子坑 1#高架桥工程施工进度、质量要求及连续施工的资源配置。2、施工劳动组织下载后可任意编辑根据本桥设计特点及工程量及本合同段总工期要求，配备 1 个施工经验丰富的专业化施工作业...
