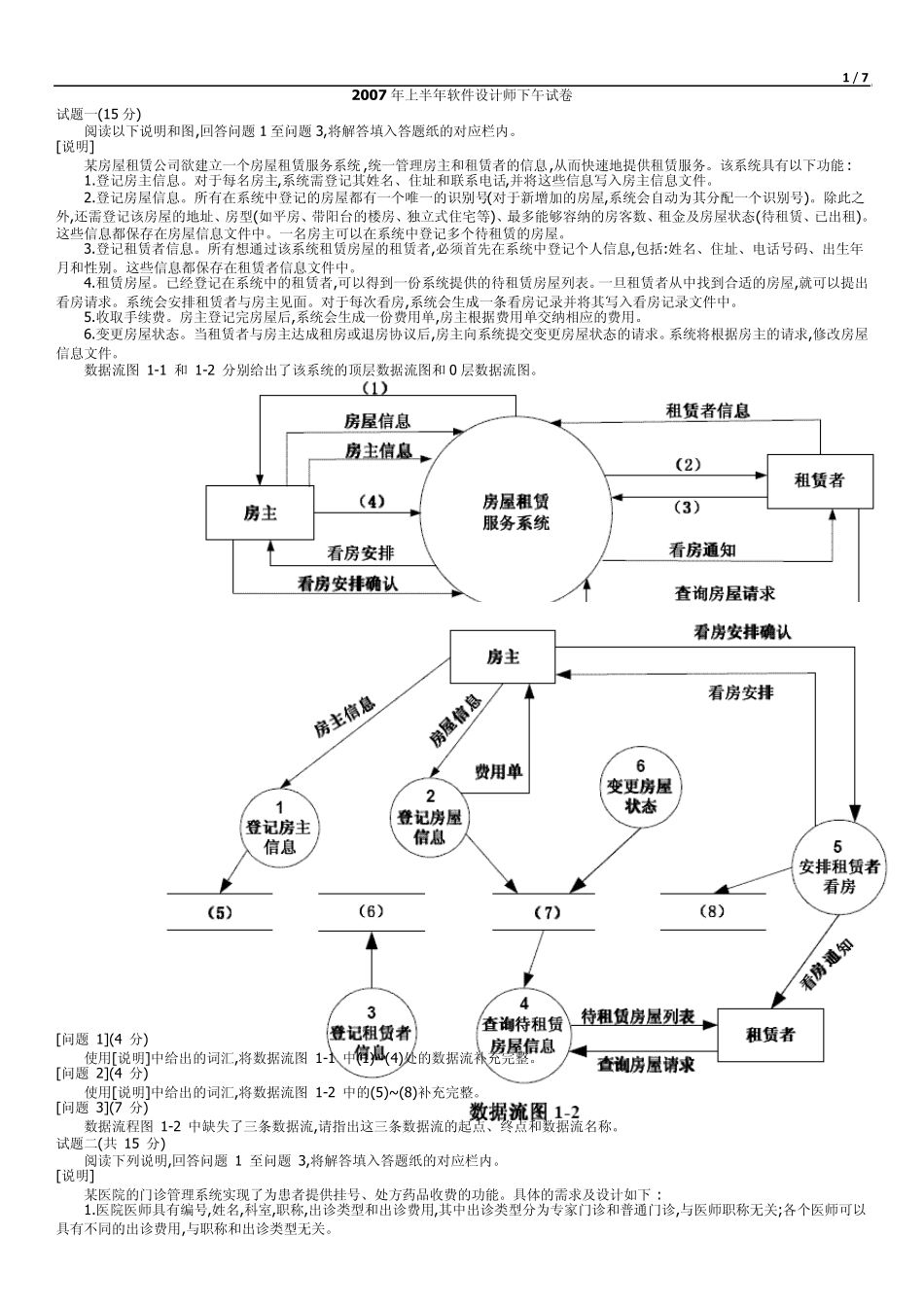

1 / 7 2007 年上半年软件设计师下午试卷 试题一(15 分) 阅读以下说明和图,回答问题1 至问题3,将解答填入答题纸的对应栏内。 [说明] 某房屋租赁公司欲建立一个房屋租赁服务系统,统一管理房主和租赁者的信息,从而快速地提供租赁服务。该系统具有以下功能: 1.登记房主信息。对于每名房主,系统需登记其姓名、住址和联系电话,并将这些信息写入房主信息文件。 2.登记房屋信息。所有在系统中登记的房屋都有一个唯一的识别号(对于新增加的房屋,系统会自动为其分配一个识别号)。除此之外,还需登记该房屋的地址、房型(如平房、带阳台的楼房、独立式住宅等)、最多能够容纳的房客数、租金及房屋状态(待租赁、已出租)。这些信息都保存在房屋信息文件中。一名房主可以在系统中登记多个待租赁的房屋。 3.登记租赁者信息。所有想通过该系统租赁房屋的租赁者,必须首先在系统中登记个人信息,包括:姓名、住址、电话号码、出生年月和性别。这些信息都保存在租赁者信息文件中。 4.租赁房屋。已经登记在系统中的租赁者,可以得到一份系统提供的待租赁房屋列表。一旦租赁者从中找到合适的房屋,就可以提出看房请求。系统会安排租赁者与房主见面。对于每次看房,系统会生成一条看房记录并将其写入看房记录文件中。 5.收取手续费。房主登记完房屋后,系统会生成一份费用单,房主根据费用单交纳相应的费用。 6.变更房屋状态。当租赁者与房主达成租房或退房协议后,房主向系统提交变更房屋状态的请求。系统将根据房主的请求,修改房屋信息文件。 数据流图 1-1 和 1-2 分别给出了该系统的顶层数据流图和0 层数据流图。 [问题 1](4 分) 使用[说明]中给出的词汇,将数据流图 1-1 中(1)~ (4)处的数据流补充完整。 [问题 2](4 分) 使用[说明]中给出的词汇,将数据流图 1-2 中的(5)~ (8)补充完整。 [问题 3](7 分) 数据流程图 1-2 中缺失了三条数据流,请指出这三条数据流的起点、终点和数据流名称。 试题二(共 15 分) 阅读下列说明,回答问题 1 至问题 3,将解答填入答题纸的对应栏内。 [说明] 某医院的门诊管理系统实现了为患者提供挂号、处方药品收费的功能。具体的需求及设计如下: 1.医院医师具有编号,姓名,科室,职称,出诊类型和出诊费用,其中出诊类型分为专家门诊和普通门诊,与医师职称无关;各个医师可以具有不同的出诊费用,与职称和出诊类型无关。 2 / 7 2.患者首先在门诊挂号处挂号,选择科室和医师,根据选择的医师缴纳挂号费(医...
