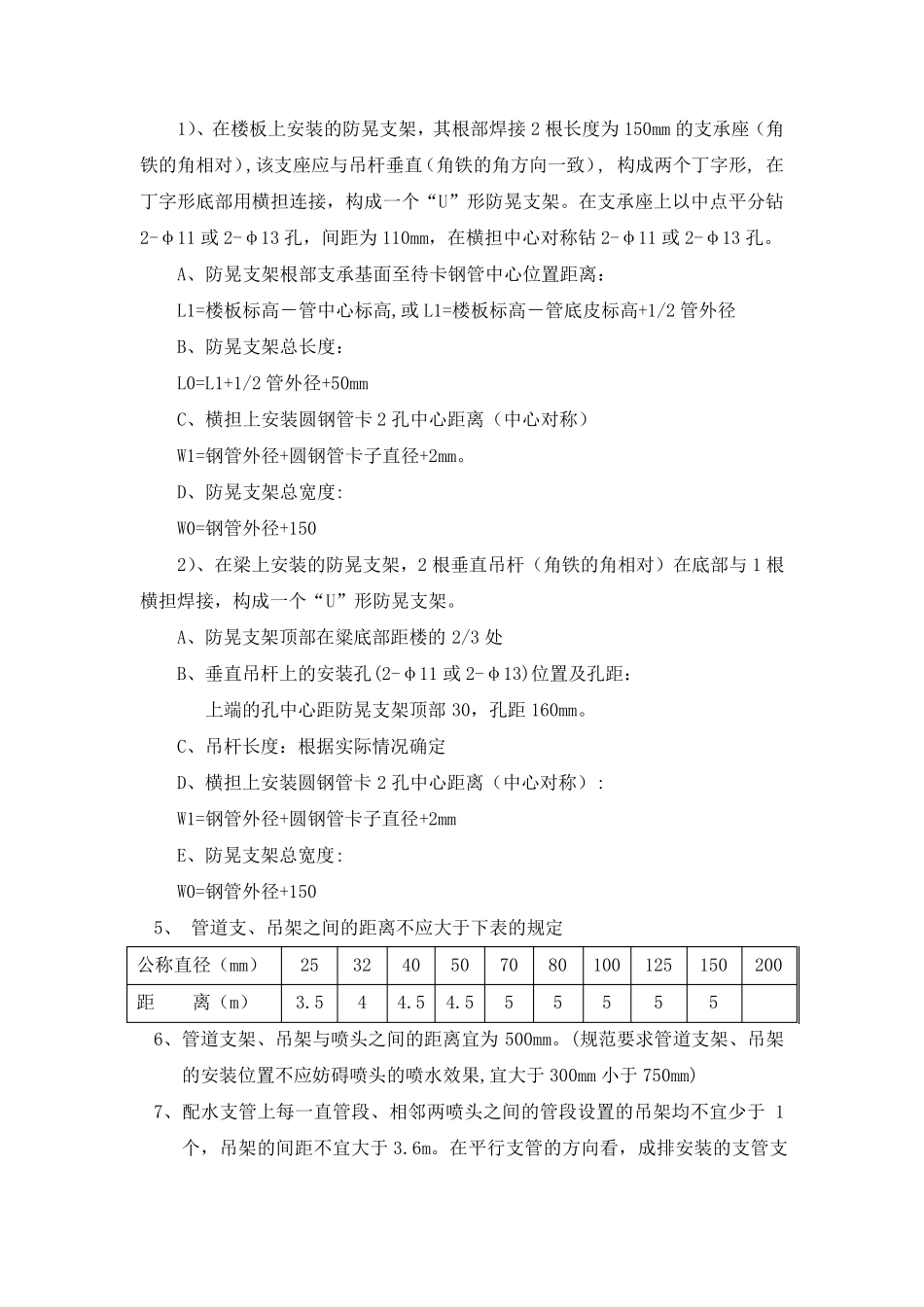

消防给水系统安装技术要求 消防给水系统包括自动喷水灭火系统、窗喷冷却系统、水炮灭火系统、消火栓灭火系统 一、套管制作与安装要求： 1、穿过楼板、墙体、基础等处，管道必须设置套管，套管管径应比穿墙、楼板的横管、立管管径大 1～2 号。 2、套管长度： 1）过墙套管长度=墙厚+墙两面抹灰厚度； 2）过楼板套管长度=楼板厚度+板底抹灰厚度+地面抹灰厚度+H（H：穿过普通楼板套管顶部高出装饰地面为 20mm，穿过卫生间、厨房楼板套管顶部高出装饰地面为 50mm。） 3、管两端平齐,打掉毛刺,管身应除锈,管内外要涂漆防腐、防锈。 4、套管安装应在横管、立管或支管安装时即时套入,放在指定位处,过楼板处宜用铁丝临时固定,待横管、立管或支管安装校正无误后,再调整至规定位置,用铁丝调正环隙后固定,并进行封堵。 5、穿楼板的套管应在套管与管子之间采用岩棉和防火泥填实。 二、管道支、吊架安装 1、横管坡度、标高的确定： 支、吊架要按设计要求给定的标高和坡度敷设，为此可先确定安装横向管道的两端的标高，中间支吊架的标高可由该两点用拉线的办 法 按支点间距 确定。 2、支、吊架使 用材 料 的规格 管径（mm） 角 钢 （mm） 膨 胀 螺 栓规格 （mm） U 型 卡 规格 （mm） DN25 L40*40*4 M8 M8 DN32 L40*40*4 M8 M8 DN40 L40*40*4 M8 M8 DN50 L40*40*4 M8 M8 DN65 L50*50*5 M10 M8 DN80 L50*50*5 M10 M8 DN100 L50*50*5 M10 M10 DN125 L50*50*5 M10 M10 DN150 L50*50*5 M10 M10 DN200 L63*63*6 M12 M12 排管安装 槽钢【100或150 M12 M12 3、吊架预制： 配水支管（DN25-DN50）的吊架,采用∠40×4 角钢制作 1）、楼板下安装吊架,其根部焊接一长度为 140mm 的支承座,该支座应与吊杆垂直（角钢的角方向一致）, 构成丁字形,在支承座上以中点平分钻 2-φ9 孔，间距为 100mm。另在吊杆下端钻 2 个φ9 孔，下孔中心距下端 15mm,明设未安装喷洒管的另一侧角铁做适当倒角，用于安装圆钢管卡,并拧紧螺母。圆钢管卡镀锌，螺纹长度应超出螺母 2～5mm。 A、吊架根部支承基面至待卡钢管中心位置距离： L1=楼板标高－管中心标高 ,或L1=楼板标高－管底皮标高 +1/2 管外径。 B、吊杆上安装圆钢管卡 2 孔中心距离（以钢管中心为对称点 ,上下布置）： L2=钢管外径+圆钢管卡子直径+2mm。 C、吊架总长度： L0=L1+L2/2+20mm 2）、在梁上安装的吊架，实际是 1...
