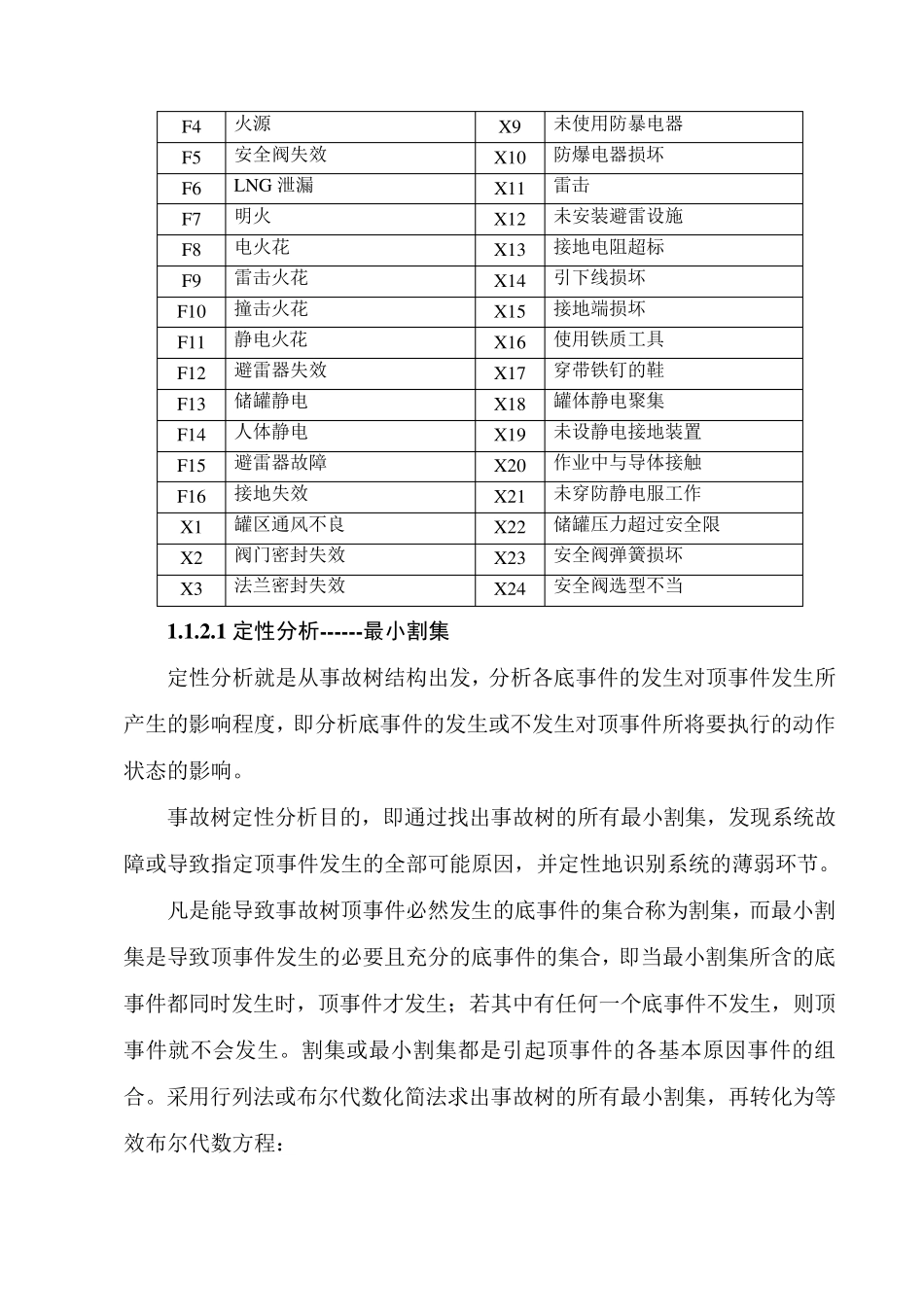

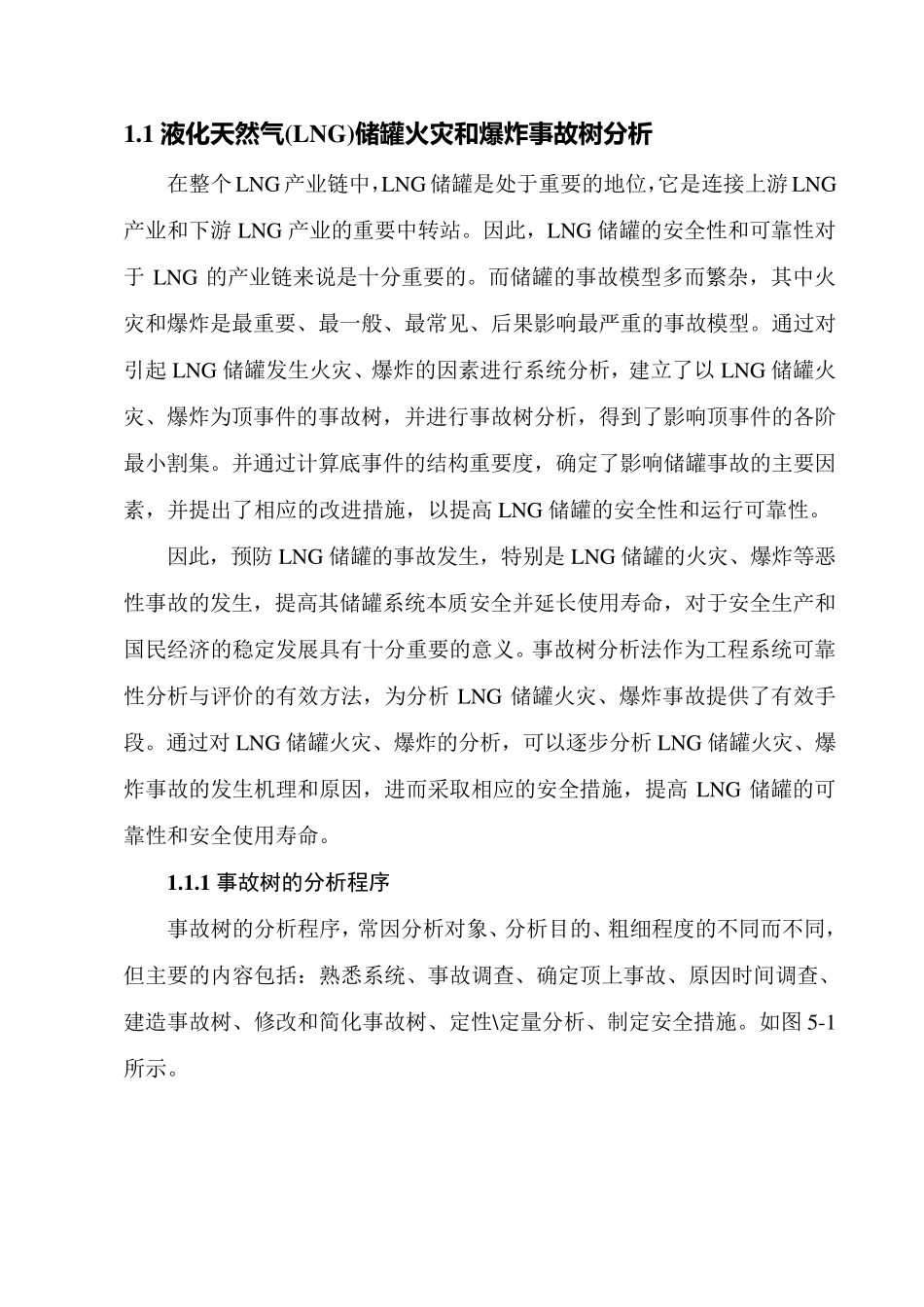

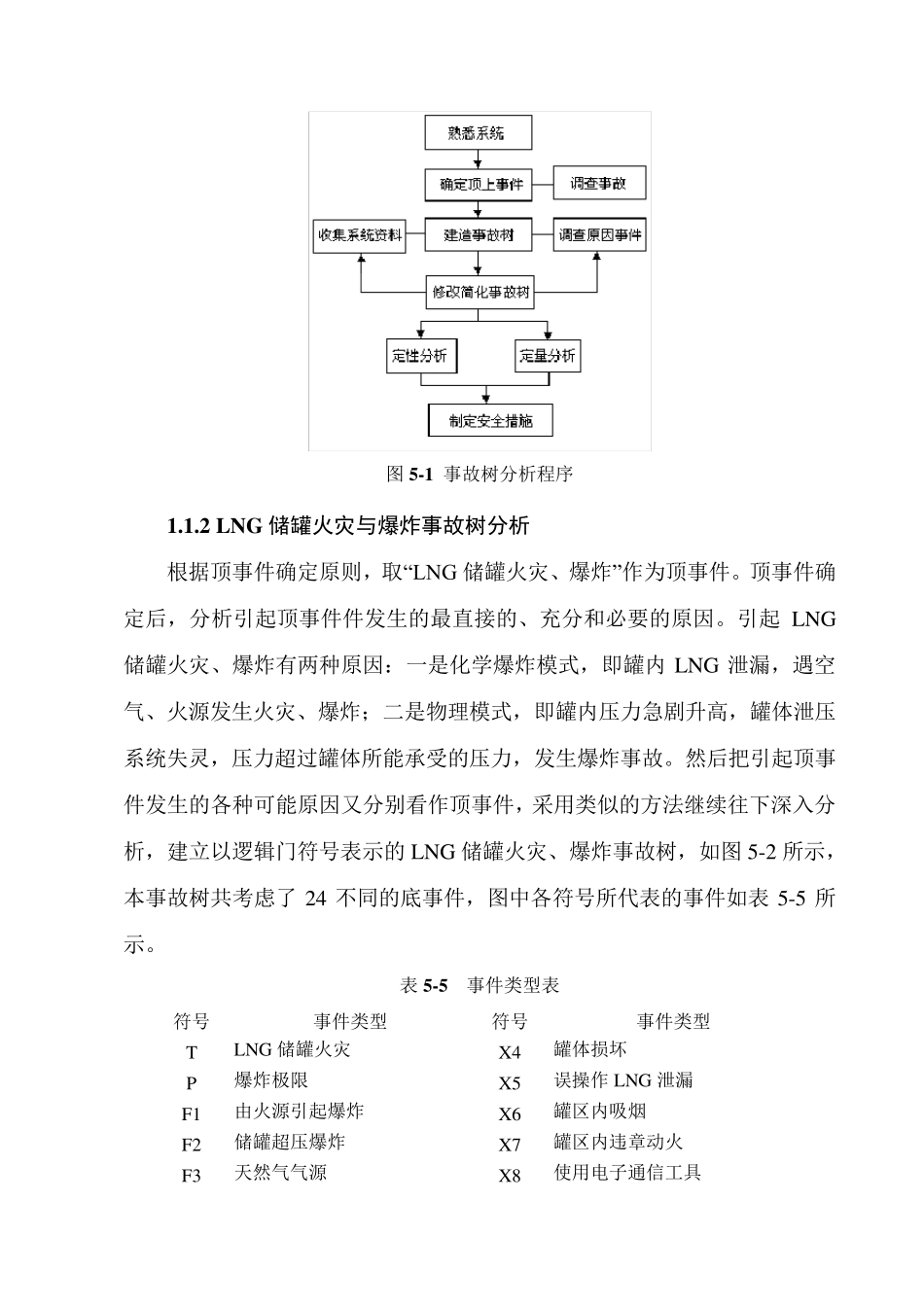

1.1 液 化 天 然 气 (LNG)储 罐 火 灾 和 爆 炸 事故树分析 在整个LNG 产业链中，LNG 储罐是处于重要的地位，它是连接上游LNG产业和下游LNG 产业的重要中转站。因此，LNG 储罐的安全性和可靠性对于LNG 的产业链来说是十分重要的。而储罐的事故模型多而繁杂，其中火灾和爆炸是最重要、最一般、最常见、后果影响最严重的事故模型。通过对引起 LNG 储罐发生火灾、爆炸的因素进行系统分析，建立了以 LNG 储罐火灾、爆炸为顶事件的事故树，并进行事故树分析，得到了影响顶事件的各阶最小割集。并通过计算底事件的结构重要度，确定了影响储罐事故的主要因素，并提出了相应的改进措施，以提高 LNG 储罐的安全性和运行可靠性。 因此，预防 LNG 储罐的事故发生，特别是LNG 储罐的火灾、爆炸等恶性事故的发生，提高其储罐系统本质安全并延长使用寿命，对于安全生产和国民经济的稳定发展具有十分重要的意义。事故树分析法作为工程系统可靠性分析与评价的有效方法，为分析 LNG 储罐火灾、爆炸事故提供了有效手段。通过对LNG 储罐火灾、爆炸的分析，可以逐步分析 LNG 储罐火灾、爆炸事故的发生机理和原因，进而采取相应的安全措施，提高 LNG 储罐的可靠性和安全使用寿命。 1.1.1 事故树的分析程序 事故树的分析程序，常因分析对象、分析目的、粗细程度的不同而不同，但主要的内容包括：熟悉系统、事故调查、确定顶上事故、原因时间调查、建造事故树、修改和简化事故树、定性\定量分析、制定安全措施。如图 5-1所示。 图5-1 事故树分析程序 1.1.2 LNG 储罐火灾与爆炸事故树分析 根据顶事件确定原则，取“LNG 储罐火灾、爆炸”作为顶事件。顶事件确定后，分析引起顶事件件发生的最直接的、充分和必要的原因。引起 LNG储罐火灾、爆炸有两种原因：一是化学爆炸模式，即罐内 LNG 泄漏，遇空气、火源发生火灾、爆炸；二是物理模式，即罐内压力急剧升高，罐体泄压系统失灵，压力超过罐体所能承受的压力，发生爆炸事故。然后把引起顶事件发生的各种可能原因又分别看作顶事件，采用类似的方法继续往下深入分析，建立以逻辑门符号表示的 LNG 储罐火灾、爆炸事故树，如图5-2 所示，本事故树共考虑了 24 不同的底事件，图中各符号所代表的事件如表 5-5 所示。 表 5-5 事件类型表 符号 事件类型 符号 事件类型 T LNG 储罐火灾 X4 罐体损坏 P 爆炸极限 X5 误操作 LNG 泄漏 F1 由火源引起爆炸 X...
