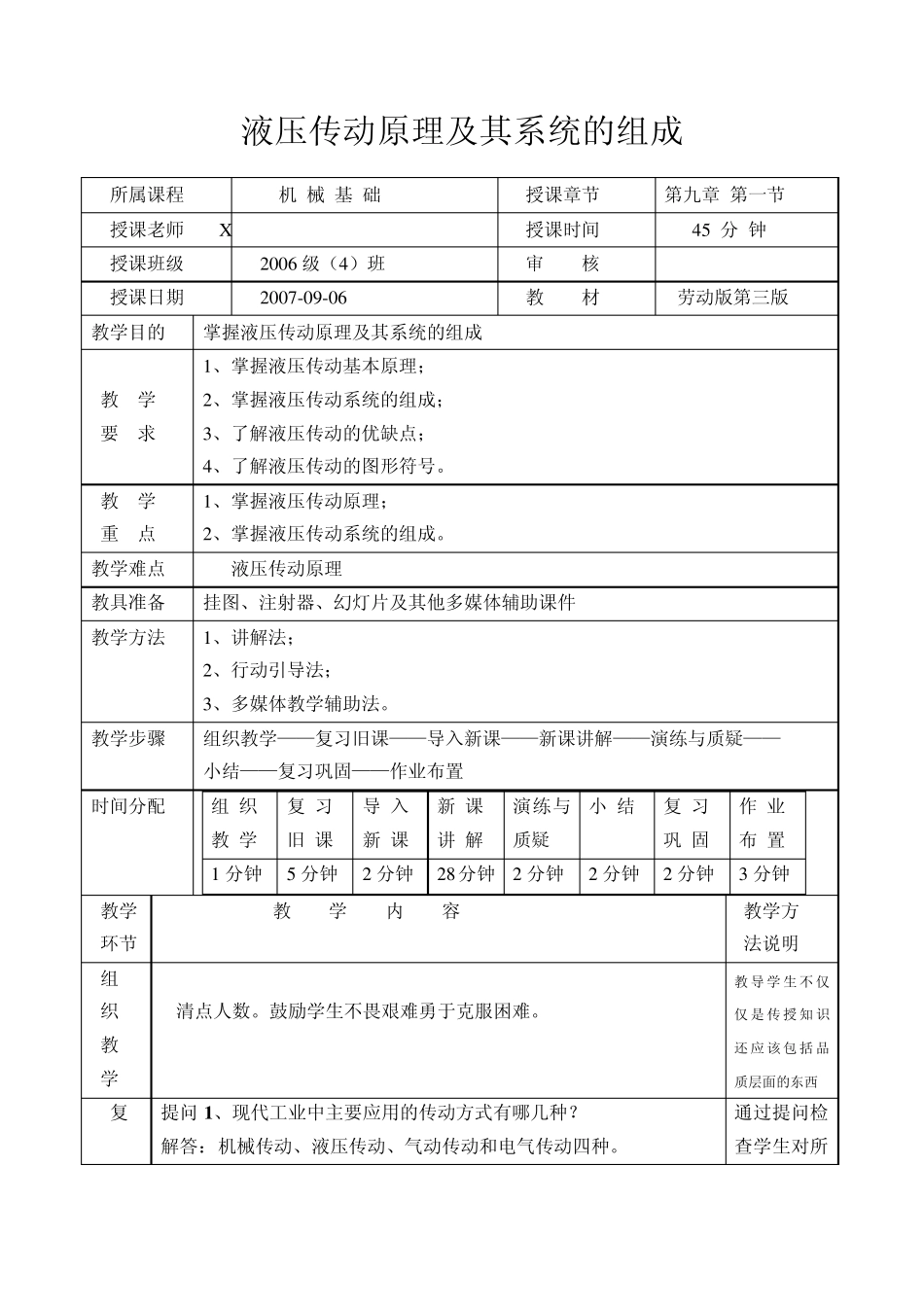

液压传动原理及其系统的组成 所属课程 机 械 基 础 授课章节 第九章 第一节 授课老师 X 授课时间 45 分 钟 授课班级 2006 级（4）班 审 核 授课日期 2007-09-06 教 材 劳动版第三版 教学目的 掌握液压传动原理及其系统的组成 教 学 要 求 1、掌握液压传动基本原理； 2、掌握液压传动系统的组成； 3、了解液压传动的优缺点； 4、了解液压传动的图形符号。 教 学 重 点 1、掌握液压传动原理； 2、掌握液压传动系统的组成。 教学难点 液压传动原理 教具准备 挂图、注射器、幻灯片及其他多媒体辅助课件 教学方法 1、讲解法； 2、行动引导法； 3、多媒体教学辅助法。 教学步骤 组织教学——复习旧课——导入新课——新课讲解——演练与质疑—— 小结——复习巩固——作业布置 时间分配 组 织 教 学 复 习 旧 课 导 入 新 课 新 课 讲 解 演练与质疑 小 结 复 习 巩 固 作 业 布 置 1 分钟 5 分钟 2 分钟 28分钟 2 分钟 2 分钟 2 分钟 3 分钟 教学 环节 教 学 内 容 教学方 法说明 组 织 教 学 清点人数。鼓励学生不畏艰难勇于克服困难。 教导学生 不 仅仅 是 传授知 识还 应 该 包 括 品质层面的东西 复 提问 1 、现代工业中主要应用的传动方式有哪几种？ 解答：机械传动、液压传动、气动传动和电气传动四种。 通过提问检查学生对所 1 习 旧 课 提问2 、机械传动的分类任何？ 解答：机械传动分摩擦传动和啮合传动两大类。 学知识的掌握情况，并给出问题解答起到复习的作用。 导 入 新 课 液压传动属于流体力学，其工作原理与机械传动有着本质的不同。随着液压传动技术的发展，在机床、工程机械、汽车、船舶等行业得到了广泛应用。 通过简单的举例，引入新课。 新 课 内 容 新 一、概述 1、液压传动：以液体作为工作介质，利用液体压力来传递动力和进行控制的一种传动方式。 2、优点： a、 易于在较大的速度范围内实现无极变速； b、 易于获得很大的力和转矩，承载能力大； c、 在功率相同的情况下，液压传动体积小、质量轻，动作灵敏，惯性小； d、 传动平稳，吸振能力强，便于实现频繁换向和过载保护； e、 操纵简便，易于采用电气、液压联合控制实现自动化； f、 采用油液为工作介质，零（部）件之间能自行润滑，使用寿命长； g、 液压元件易于实现系列化、标准化、通用化，便于...
