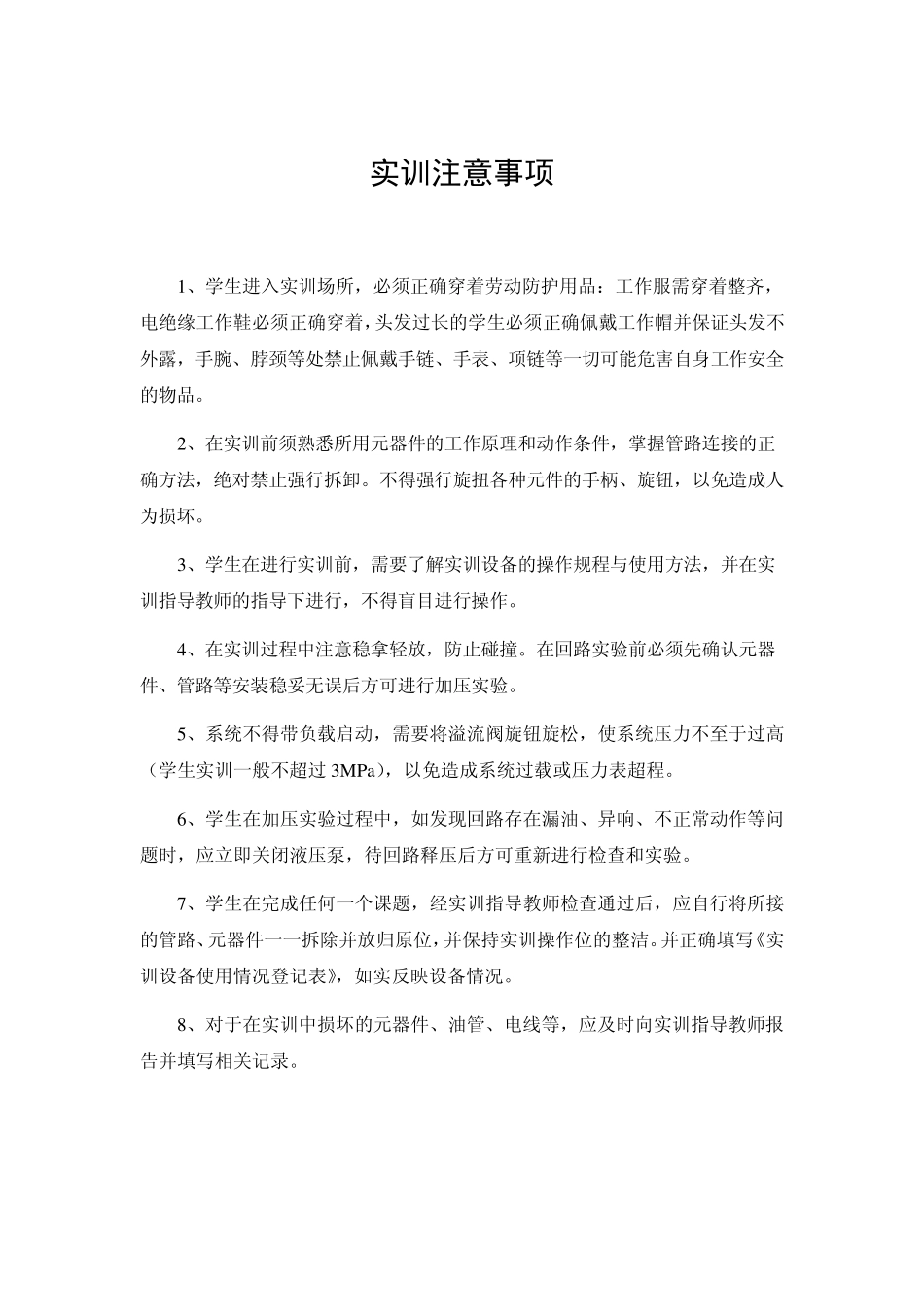

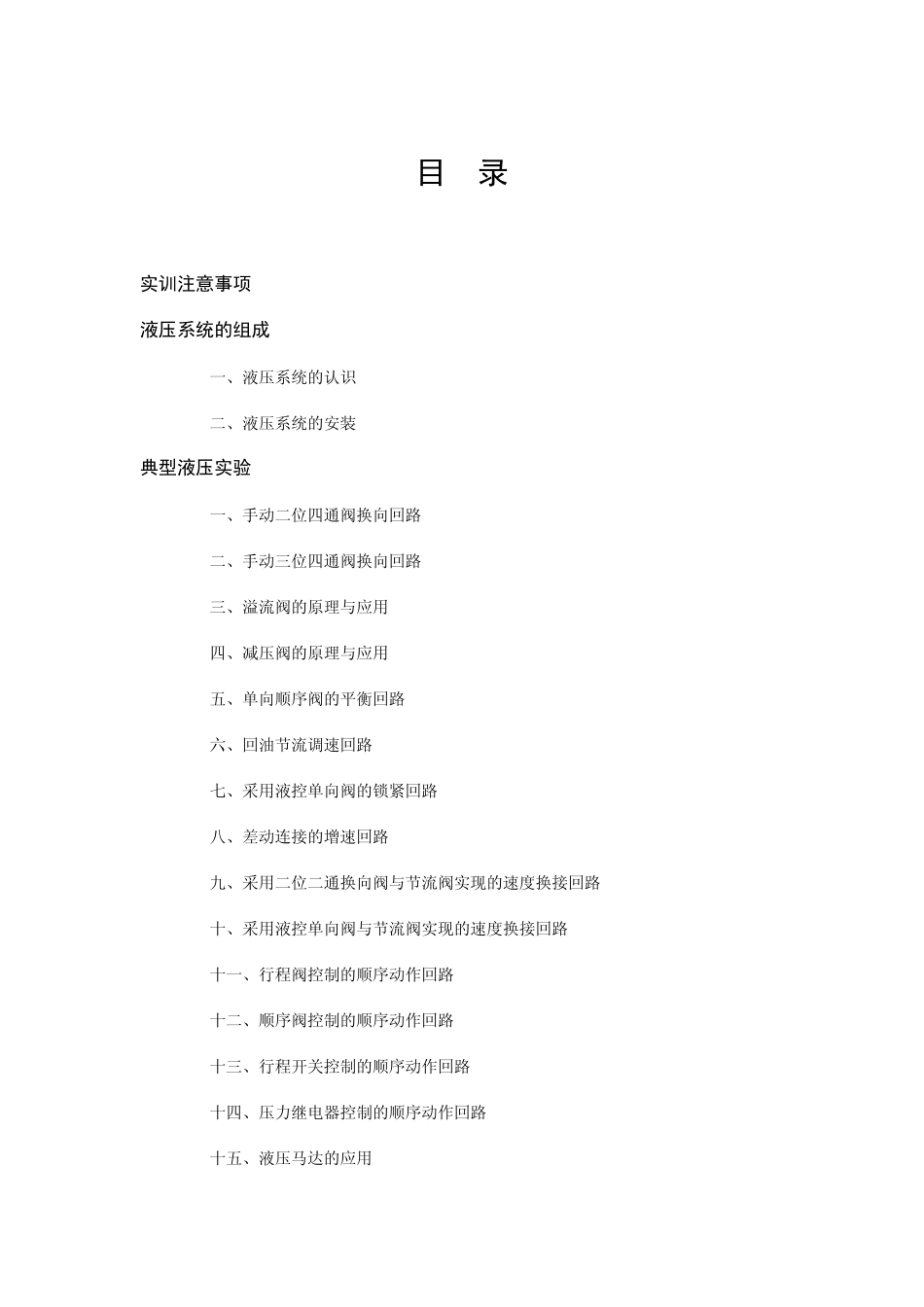

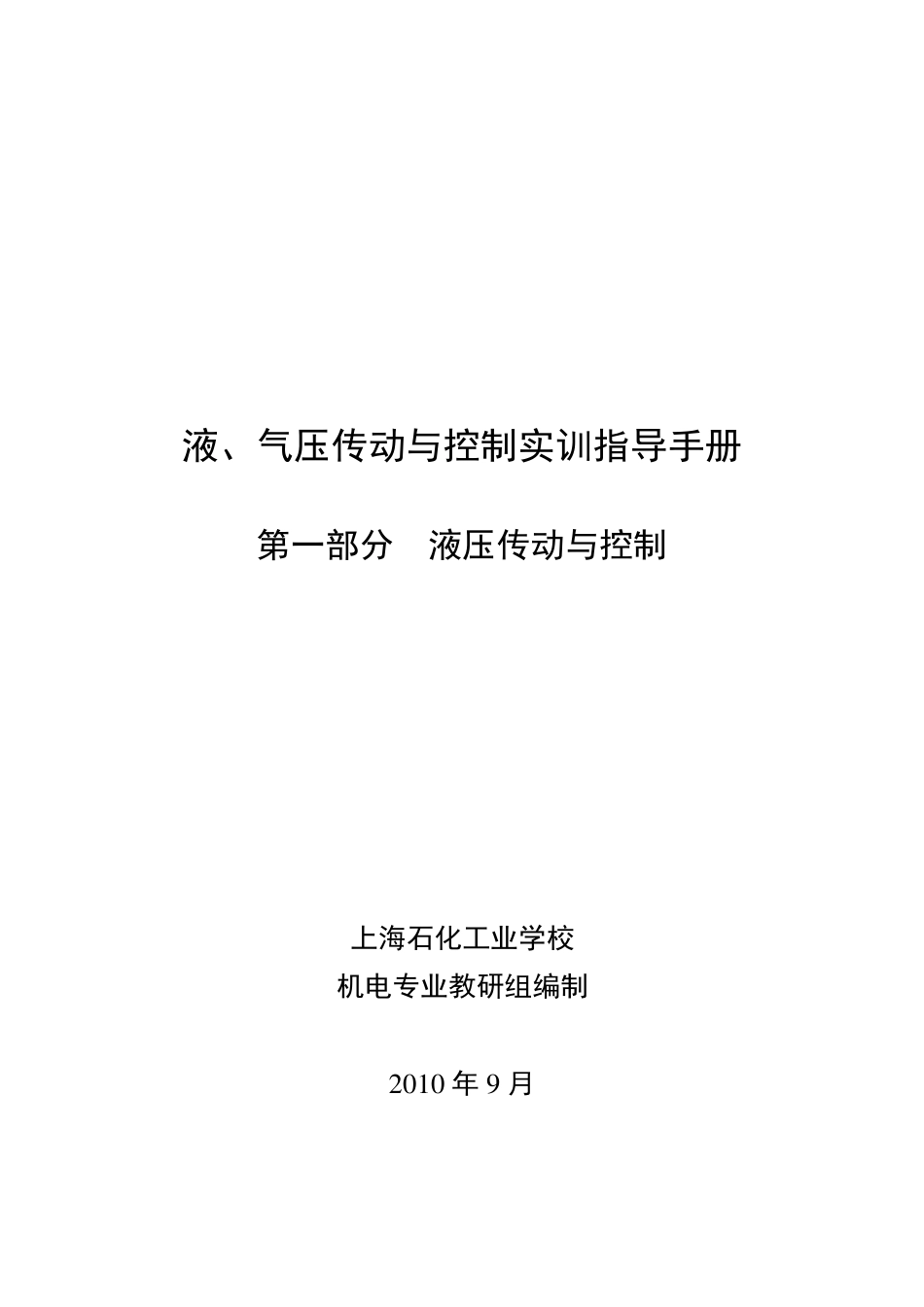

液、气压传动与控制实训指导手册 第一部分 液压传动与控制 上海石化工业学校 机电专业教研组编制 2 0 1 0 年 9 月 目 录 实训注意事项 液压系统的组成 一、液压系统的认识 二、液压系统的安装 典型液压实验 一、手动二位四通阀换向回路 二、手动三位四通阀换向回路 三、溢流阀的原理与应用 四、减压阀的原理与应用 五、单向顺序阀的平衡回路 六、回油节流调速回路 七、采用液控单向阀的锁紧回路 八、差动连接的增速回路 九、采用二位二通换向阀与节流阀实现的速度换接回路 十、采用液控单向阀与节流阀实现的速度换接回路 十一、行程阀控制的顺序动作回路 十二、顺序阀控制的顺序动作回路 十三、行程开关控制的顺序动作回路 十四、压力继电器控制的顺序动作回路 十五、液压马达的应用 实训注意事项 1、学生进入实训场所，必须正确穿着劳动防护用品：工作服需穿着整齐，电绝缘工作鞋必须正确穿着，头发过长的学生必须正确佩戴工作帽并保证头发不外露，手腕、脖颈等处禁止佩戴手链、手表、项链等一切可能危害自身工作安全的物品。 2、在实训前须熟悉所用元器件的工作原理和动作条件，掌握管路连接的正确方法，绝对禁止强行拆卸。不得强行旋扭各种元件的手柄、旋钮，以免造成人为损坏。 3、学生在进行实训前，需要了解实训设备的操作规程与使用方法，并在实训指导教师的指导下进行，不得盲目进行操作。 4、在实训过程中注意稳拿轻放，防止碰撞。在回路实验前必须先确认元器件、管路等安装稳妥无误后方可进行加压实验。 5、系统不得带负载启动，需要将溢流阀旋钮旋松，使系统压力不至于过高（学生实训一般不超过 3MPa），以免造成系统过载或压力表超程。 6、学生在加压实验过程中，如发现回路存在漏油、异响、不正常动作等问题时，应立即关闭液压泵，待回路释压后方可重新进行检查和实验。 7、学生在完成任何一个课题，经实训指导教师检查通过后，应自行将所接的管路、元器件一一拆除并放归原位，并保持实训操作位的整洁。并正确填写《实训设备使用情况登记表》，如实反映设备情况。 8、对于在实训中损坏的元器件、油管、电线等，应及时向实训指导教师报告并填写相关记录。 液压系统的组成 一、液压系统的认识 通过实训装置认识以下部分： 1、驱动部分：把机械能转化成液体压力能的装置，常见的是液压泵。 2、执行部分：把液体压力能转化成机械能的装置，一般常见的形式是液压缸和液压马达。 3、控制...
