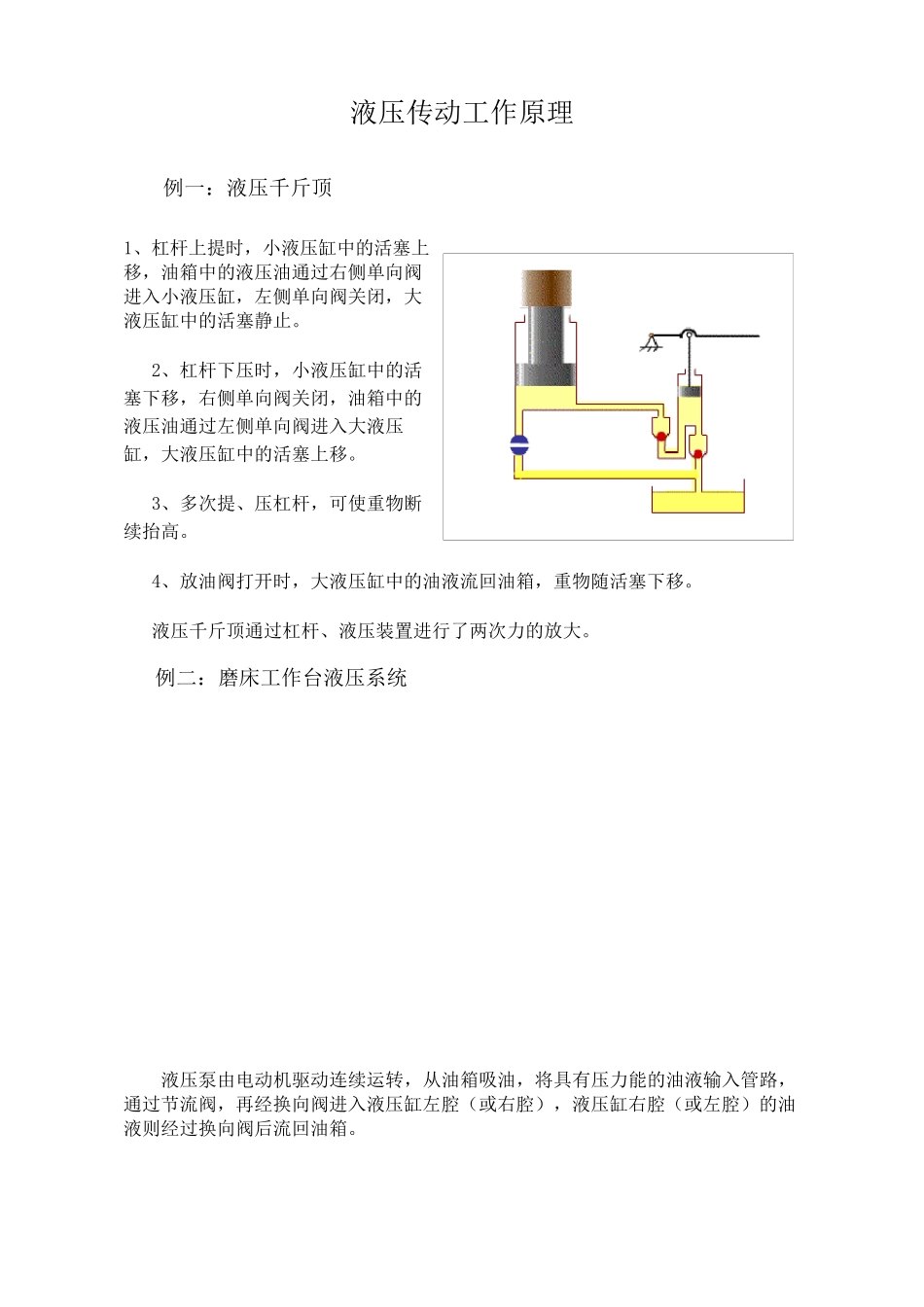

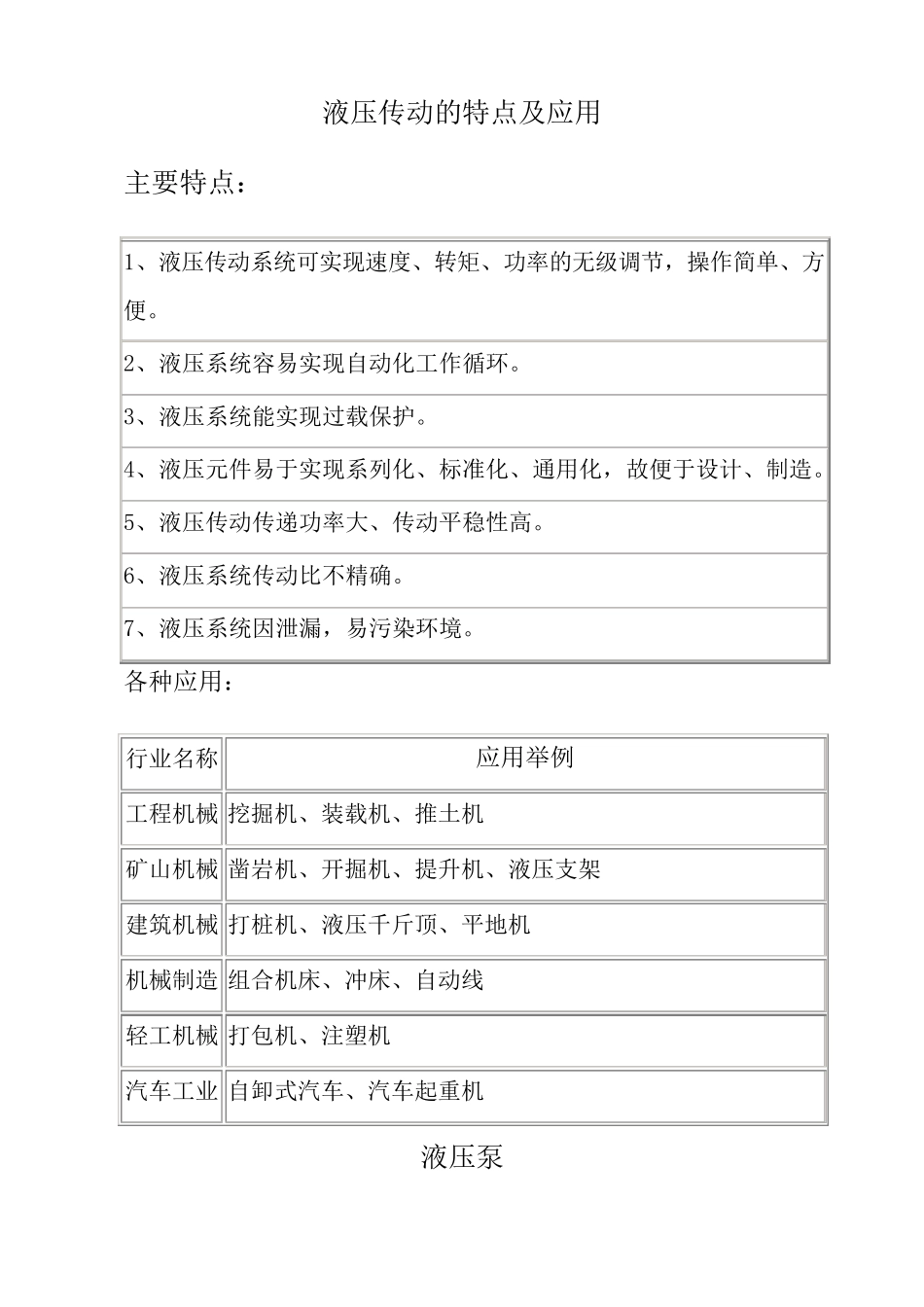

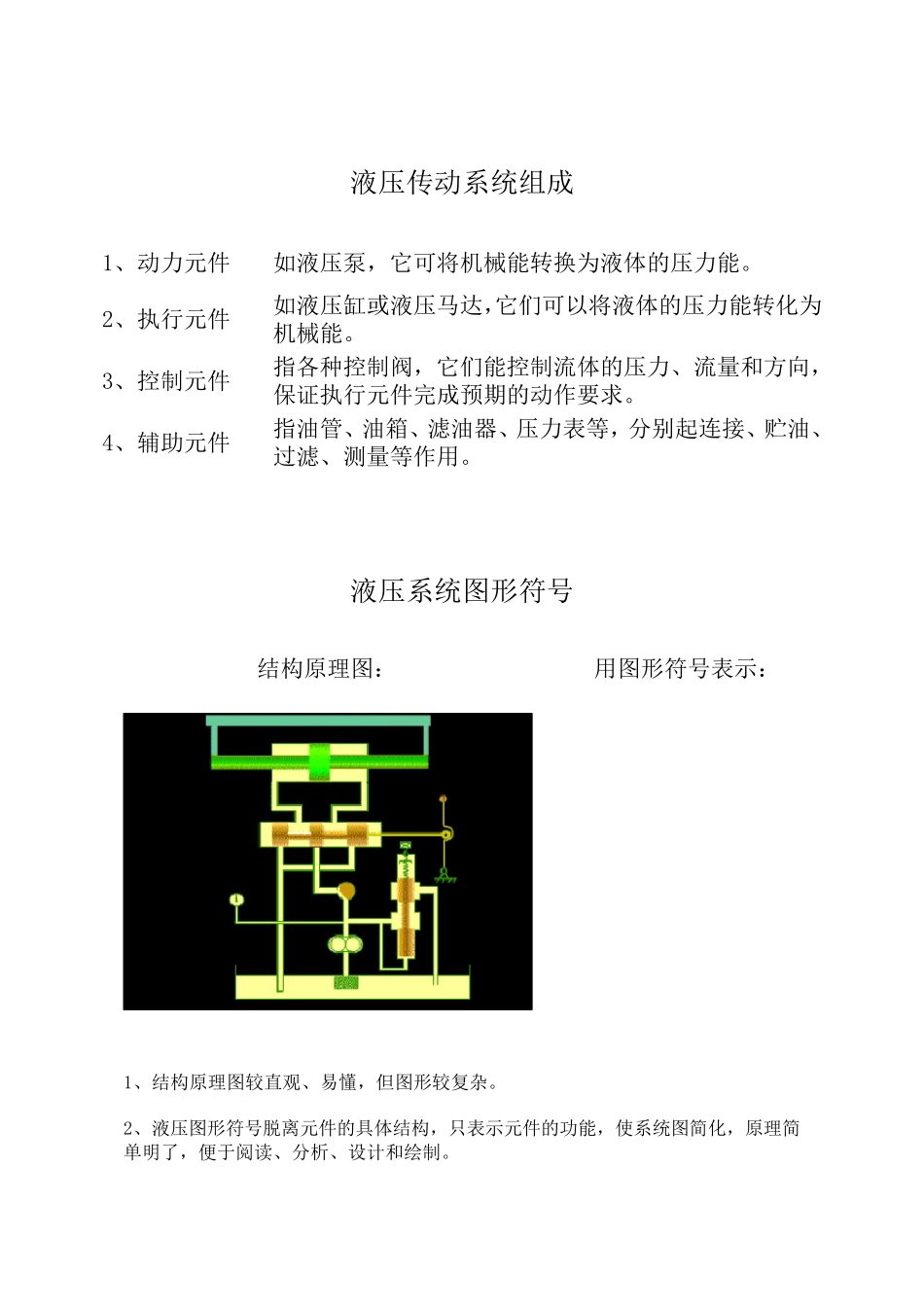

液压传动工作原理 例一：液压千斤顶 1、杠杆上提时，小液压缸中的活塞上移，油箱中的液压油通过右侧单向阀进入小液压缸，左侧单向阀关闭，大液压缸中的活塞静止。 2、杠杆下压时，小液压缸中的活塞下移，右侧单向阀关闭，油箱中的液压油通过左侧单向阀进入大液压缸，大液压缸中的活塞上移。 3、多次提、压杠杆，可使重物断续抬高。 4、放油阀打开时，大液压缸中的油液流回油箱，重物随活塞下移。 液压千斤顶通过杠杆、液压装置进行了两次力的放大。 例二：磨床工作台液压系统 液压泵由电动机驱动连续运转，从油箱吸油，将具有压力能的油液输入管路，通过节流阀，再经换向阀进入液压缸左腔（或右腔），液压缸右腔（或左腔）的油液则经过换向阀后流回油箱。 液压传动系统组成 1、动力元件 如液压泵，它可将机械能转换为液体的压力能。 2、执行元件 如液压缸或液压马达，它们可以将液体的压力能转化为机械能。 3、控制元件 指各种控制阀，它们能控制流体的压力、流量和方向，保证执行元件完成预期的动作要求。 4、辅助元件 指油管、油箱、滤油器、压力表等，分别起连接、贮油、过滤、测量等作用。 液压系统图形符号 结构原理图： 用图形符号表示： 1、结构原理图较直观、易懂，但图形较复杂。 2、液压图形符号脱离元件的具体结构，只表示元件的功能，使系统图简化，原理简单明了，便于阅读、分析、设计和绘制。 液压传动的特点及应用 主要特点： 各种应用： 行业名称 应用举例 工程机械 挖掘机、装载机、推土机 矿山机械 凿岩机、开掘机、提升机、液压支架 建筑机械 打桩机、液压千斤顶、平地机 机械制造 组合机床、冲床、自动线 轻工机械 打包机、注塑机 汽车工业 自卸式汽车、汽车起重机 液压泵 1、液压传动系统可实现速度、转矩、功率的无级调节，操作简单、方便。 2、液压系统容易实现自动化工作循环。 3、液压系统能实现过载保护。 4、液压元件易于实现系列化、标准化、通用化，故便于设计、制造。 5、液压传动传递功率大、传动平稳性高。 6、液压系统传动比不精确。 7、液压系统因泄漏，易污染环境。 液 压 泵 是 将 电 动 机 输 出 的 机 械 能 转 换 为 液 体 压 力 能 的 能 量 转 换 装 置 。 液 压 泵 的 正 常 工 作 条 件 是 ： 1、 应 具 有 密 封 容 积 ； 2、 密 封 容 积 可 以 变 化 ； 3、 应 有 配 流 装 ...
