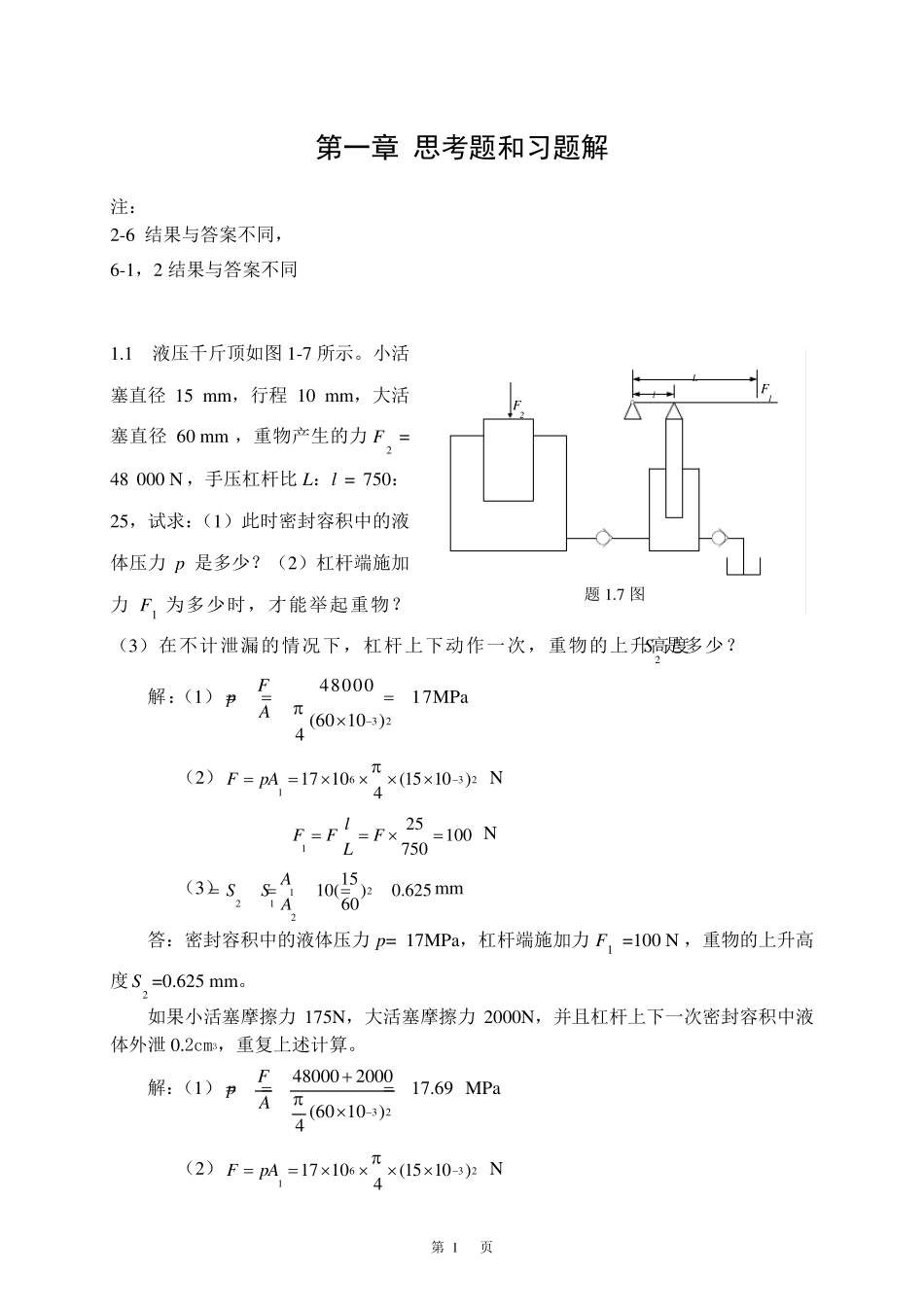

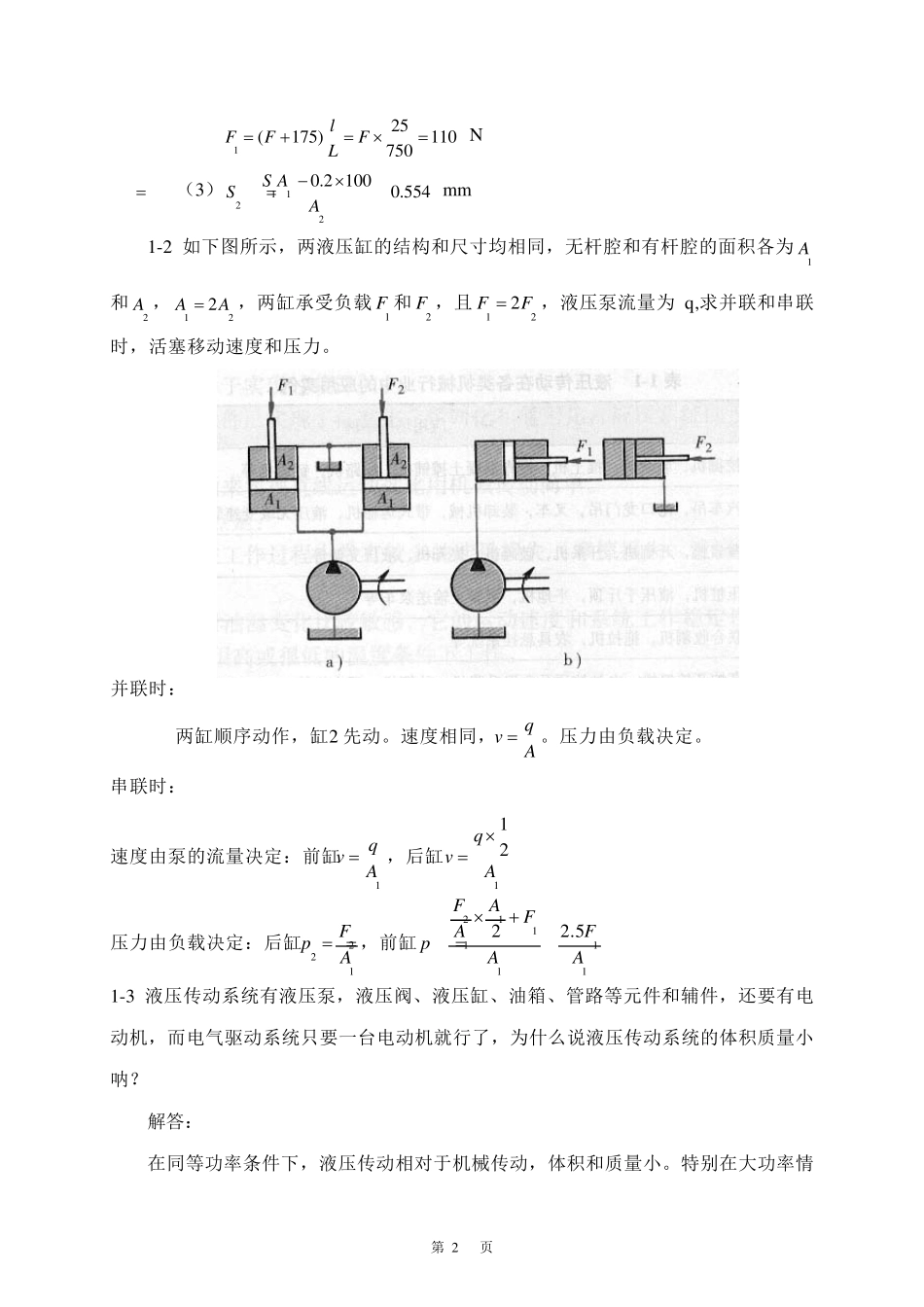

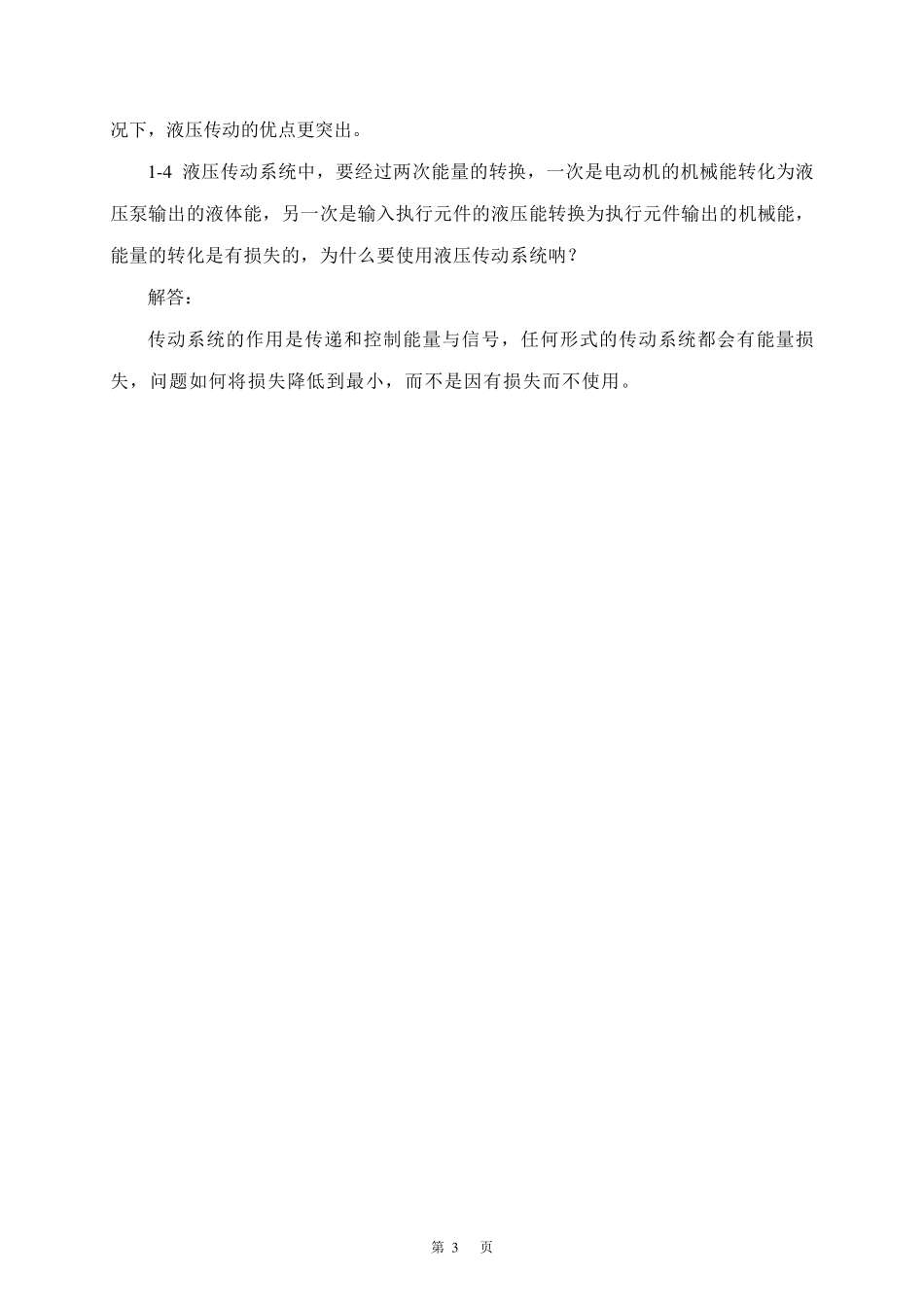

第 1 页 第一章 思考题和习题解 注： 2-6 结果与答案不同， 6-1，2 结果与答案不同 1.1 液压千斤顶如图1-7 所示。小活塞直径 15 m m ，行程 10 m m ，大活塞直径 60 m m ，重物产生的力 F2 = 48 000 N ，手压杠杆比 L：l = 750：25，试求：（1）此时密封容积中的液体压力 p 是多少？（2）杠杆端施加力 F1 为多少时，才能举起重物？（3）在不计泄漏的情况下，杠杆上下动作一次，重物的上升高度2S 是多少？ 解：（1）3 24800017(60 10 )4FpAπ−===×MPa （2）632117 10(15 10 )4Fp Aπ−==×××× N 125100750lFFFL==×= N （3）212121510()0.62560ASS A===m m 答：密封容积中的液体压力 p = 17MPa，杠杆端施加力 F1 =100 N ，重物的上升高度2S =0.625 m m 。 如果小活塞摩擦力 175N，大活塞摩擦力 2000N，并且杠杆上下一次密封容积中液体外泄 0.2cm3，重复上述计算。 解：（1）3 248000200017.69(60 10 )4FpAπ−+===× MPa （2）632117 10(15 10 )4Fp Aπ−==×××× N LlF1F2 题 1.7 图 第 2 页 125(175)110750lFFFL=+=×= N （3）11220.2 1000.554S ASA−×== mm 1-2 如下图所示，两液压缸的结构和尺寸均相同，无杆腔和有杆腔的面积各为1A和2A ，122AA=，两缸承受负载1F 和2F ，且122FF=，液压泵流量为q,求并联和串联时，活塞移动速度和压力。 并联时： 两缸顺序动作，缸2 先动。速度相同，qvA=。压力由负载决定。 串联时： 速度由泵的流量决定：前缸1qvA=，后缸112qvA×= 压力由负载决定：后缸221FpA=，前缸211111122.5FAFAFpAA×+== 1-3 液压传动系统有液压泵，液压阀、液压缸、油箱、管路等元件和辅件，还要有电动机，而电气驱动系统只要一台电动机就行了，为什么说液压传动系统的体积质量小呐？ 解答： 在同等功率条件下，液压传动相对于机械传动，体积和质量小。特别在大功率情第 3 页 况下，液压传动的优点更突出。 1 -4 液压传动系统中，要经过两次能量的转换，一次是电动机的机械能转化为液压泵输出的液体能，另一次是输入执行元件的液压能转换为执行元件输出的机械能，能量的转化是有损失的，为什么要使用液压传动系统呐？ 解答： 传动系统的作用是传递和控制能量与信号，任何形式的传动系统都会有能量损失，问题如何将损失降低到最小，而不是因有损失而不使用。 第 4 页 第二章 思考题和习题解 2-1 ...
