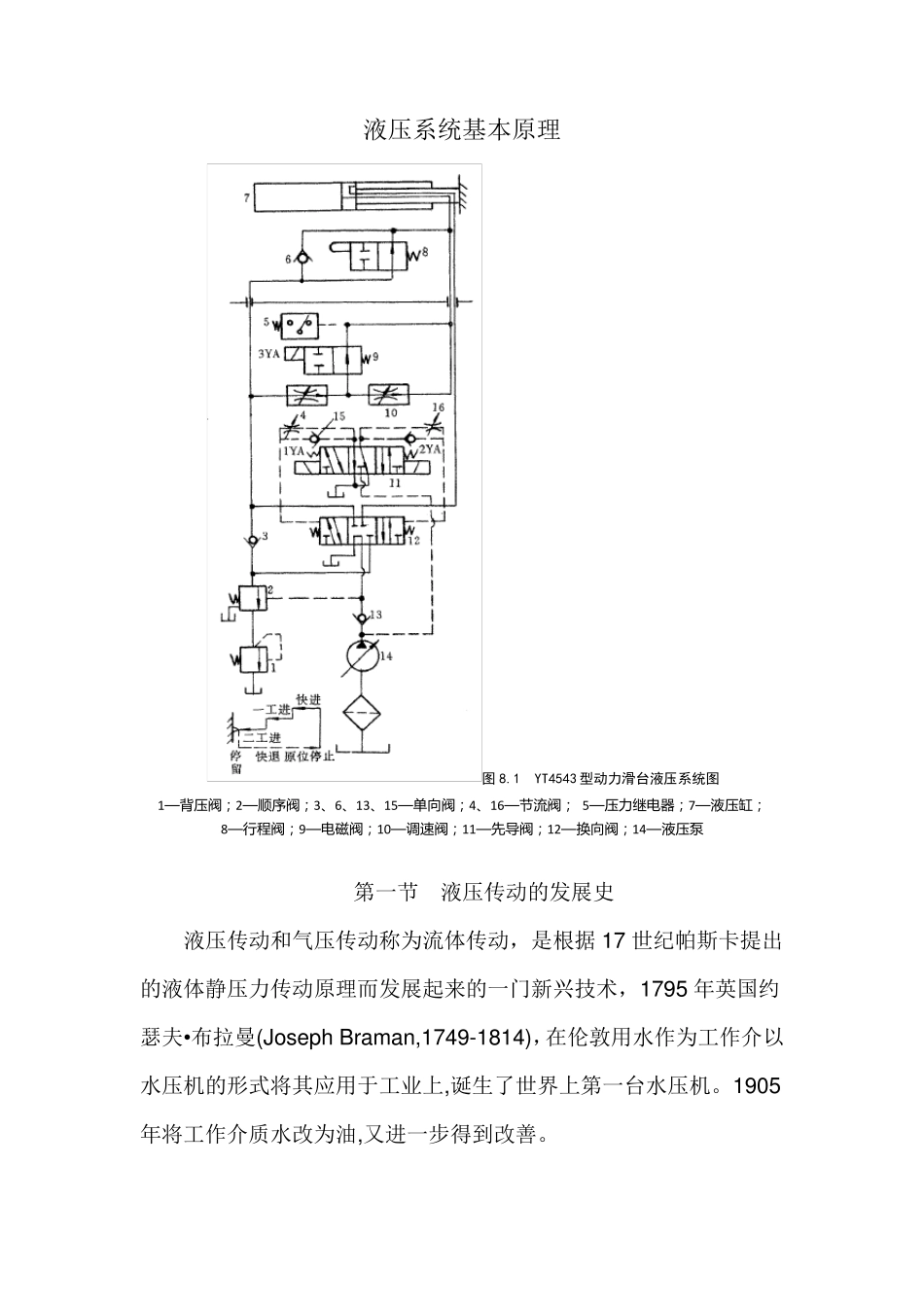

液压系统基本原理 图8.1 YT4543 型动力滑台液压系统图 1—背 压 阀 ； 2—顺 序 阀 ； 3、6、13、15—单向阀 ； 4、16—节流阀 ； 5—压 力继电器； 7—液压 缸； 8—行程阀 ； 9—电磁阀 ； 10—调速阀 ； 11—先导阀 ； 12—换向阀 ； 14—液压 泵 第一节 液压传动的发展史 液压传动和气压传动称为流体传动，是根据17 世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，1795 年英国约瑟夫•布拉曼(Jos eph Braman,1749-1814)，在伦敦用水作为工作介以水压机的形式将其应用于工业上,诞生了世界上第一台水压机。1905年将工作介质水改为油,又进一步得到改善。 第一次世界大战(1914-1918)后液压传动广泛应用,特别是1920 年以后,发展更为迅速。液压元件大约在 19 世纪末 20 世纪初的20年间,才开始进入正规的工业生产阶段。1925 年维克斯(F.Vikers)发明了压力平衡式叶片泵,为近代液压元件工业或液压传动 的逐步建立奠定了基础。20 世纪初康斯坦丁•尼斯克(G•Constantimsco)对能量波动传递所进行的理论及实际研究;1910 年对液力传动(液力联轴节、液力变矩器等)方面的贡献，使这两方面领域得到了发展。 第二次世界大战(1941-1945)期间,在美国机床中有 30%应用了液压传动。应该指出,日本液压传动的发展较欧美等国家晚了近 20 多年。在 1955 年前后 , 日本迅速发展液压传动,1956 年成立了“液压工业会”。近20~30 年间，日本液压传动发展之快，居世界领先地位。 液压传动有许多突出的优点，因此它的应用非常广泛，如一般工。业用的塑料加工机械、压力机械、机床等；行走机械中的工程机械、建筑机械、农业机械、汽车等；钢铁工业用的冶金机械、提升装置、轧辊调整装置等；土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等；发电厂涡轮机调速装置、核发电厂等等；船舶用的甲板起重机械（绞车）、船头门、舱壁阀、船尾推进器等；特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等；军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。 第二节 液压系统地组成 一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件和液压油。 一、 动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。液压泵的结构形式一般有齿轮泵、叶片泵和柱...
