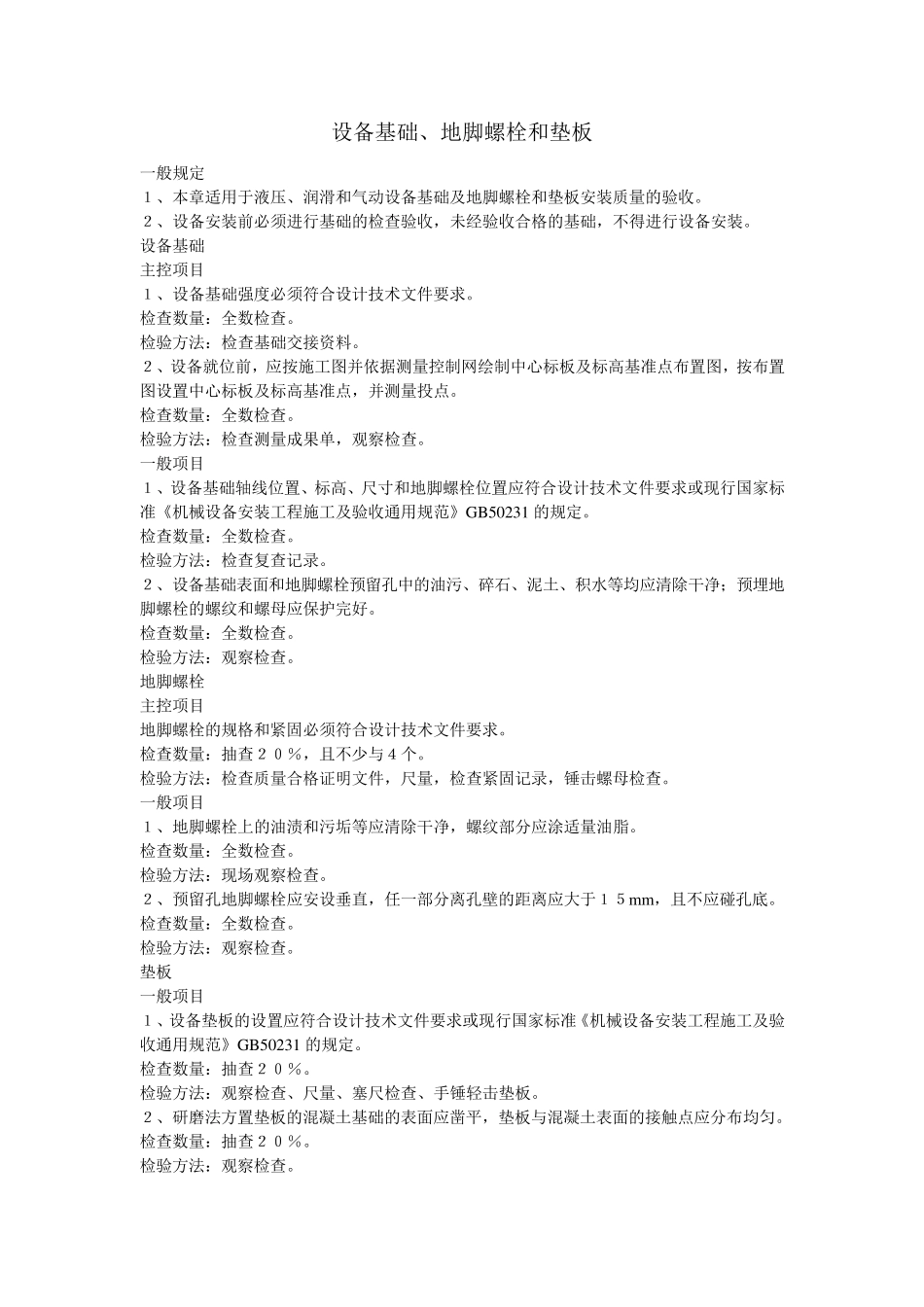

设备基础、地脚螺栓和垫板 一般规定 １、本章适用于液压、润滑和气动设备基础及地脚螺栓和垫板安装质量的验收。 ２、设备安装前必须进行基础的检查验收，未经验收合格的基础，不得进行设备安装。 设备基础 主控项目 １、设备基础强度必须符合设计技术文件要求。 检查数量：全数检查。 检验方法：检查基础交接资料。 ２、设备就位前，应按施工图并依据测量控制网绘制中心标板及标高基准点布置图，按布置图设置中心标板及标高基准点，并测量投点。 检查数量：全数检查。 检验方法：检查测量成果单，观察检查。 一般项目 １、设备基础轴线位置、标高、尺寸和地脚螺栓位置应符合设计技术文件要求或现行国家标准《机械设备安装工程施工及验收通用规范》GB50231 的规定。 检查数量：全数检查。 检验方法：检查复查记录。 ２、设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好。 检查数量：全数检查。 检验方法：观察检查。 地脚螺栓 主控项目 地脚螺栓的规格和紧固必须符合设计技术文件要求。 检查数量：抽查２０％，且不少与４个。 检验方法：检查质量合格证明文件，尺量，检查紧固记录，锤击螺母检查。 一般项目 １、地脚螺栓上的油渍和污垢等应清除干净，螺纹部分应涂适量油脂。 检查数量：全数检查。 检验方法：现场观察检查。 ２、预留孔地脚螺栓应安设垂直，任一部分离孔壁的距离应大于１５mm，且不应碰孔底。 检查数量：全数检查。 检验方法：观察检查。 垫板 一般项目 １、设备垫板的设置应符合设计技术文件要求或现行国家标准《机械设备安装工程施工及验收通用规范》GB50231 的规定。 检查数量：抽查２０％。 检验方法：观察检查、尺量、塞尺检查、手锤轻击垫板。 ２、研磨法方置垫板的混凝土基础的表面应凿平，垫板与混凝土表面的接触点应分布均匀。 检查数量：抽查２０％。 检验方法：观察检查。 设备和材料进场 一般规定 １、本章适用于液压、润滑和气动设备工程安装设备和材料的进场验收。 ２、设备搬运和吊装时，吊装点应在设备或包装箱的标识位置，应有保护措施，不应因搬运和吊装而造成设备损伤。 ３、设备和元件安装前，应进行开箱检查，形成检验记录，设备开箱后应注意保护，并及时进行安装。 ４、原材料进入现场，应按规格堆放整齐，并有防损伤措施。 设备 主控项目 设备和元件的型号、规格、质量、数量必须符合设计技...
