深基坑开挖及支护方案VIP免费

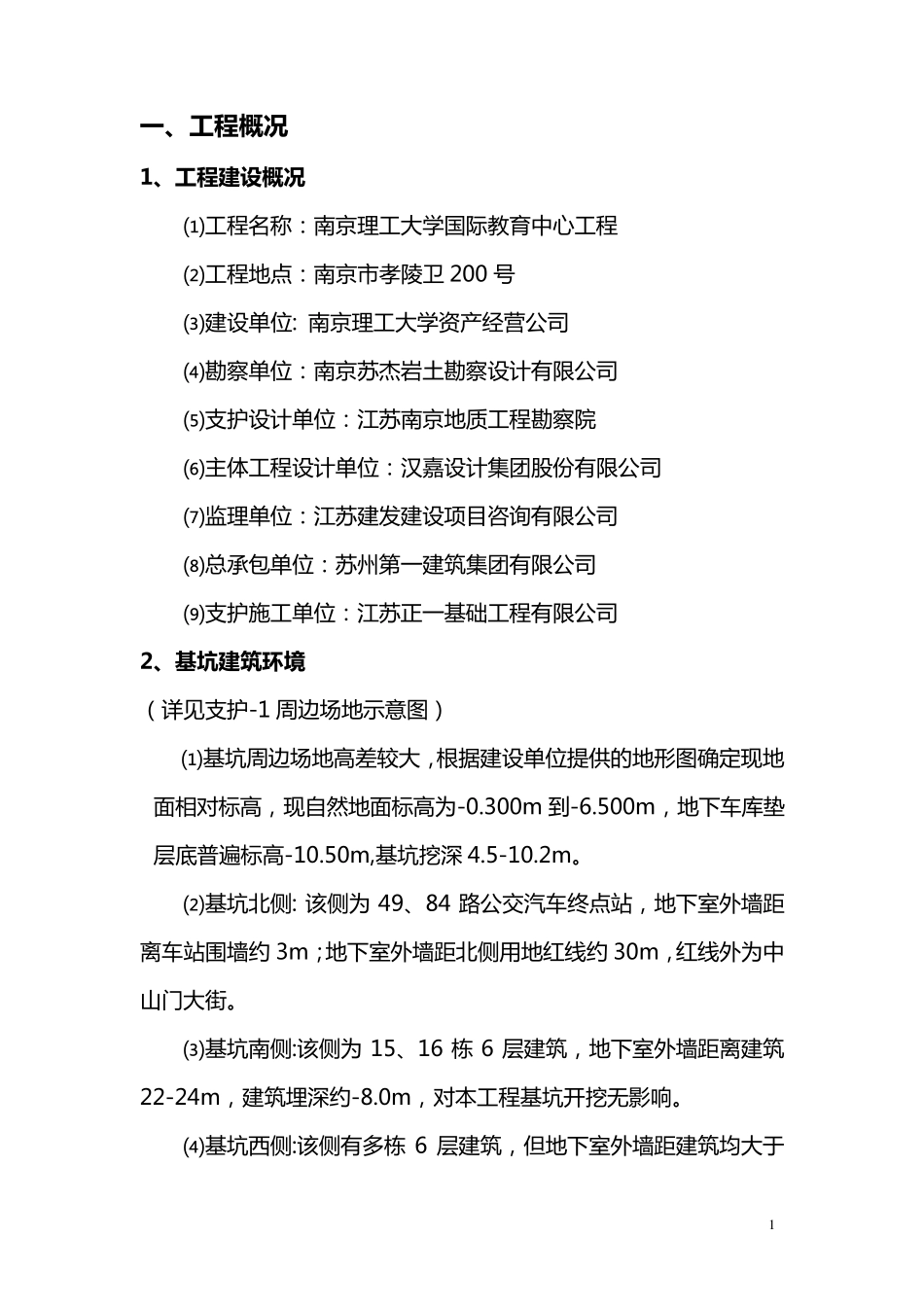

1 一 、工程概况 1、工程建设概况 ⑴工程名称：南京理工大学国际教育中心工程 ⑵工程地点：南京市孝陵卫 200 号 ⑶建设单位: 南京理工大学资产经营公司 ⑷勘察单位：南京苏杰岩土勘察设计有限公司 ⑸支护设计单位：江苏南京地质工程勘察院 ⑹主体工程设计单位：汉嘉设计集团股份有限公司 ⑺监理单位：江苏建发建设项目咨询有限公司 ⑻总承包单位：苏州第一建筑集团有限公司 ⑼支护施工单位：江苏正一基础工程有限公司 2、基坑建筑环境 （详见支护-1 周边场地示意图） ⑴基坑周边场地高差较大，根据建设单位提供的地形图确定现地面相对标高，现自然地面标高为-0.300m 到-6.500m，地下车库垫层底普遍标高-10.50m,基坑挖深 4.5-10.2m。 ⑵基坑北侧: 该侧为 49、84 路公交汽车终点站，地下室外墙距离车站围墙约 3m；地下室外墙距北侧用地红线约 30m，红线外为中山门大街。 ⑶基坑南侧:该侧为 15、16 栋 6 层建筑，地下室外墙距离建筑22-24m，建筑埋深约-8.0m，对本工程基坑开挖无影响。 ⑷基坑西侧:该侧有多栋 6 层建筑，但地下室外墙距建筑均大于 2 24m， 对 本 工 程 无 影 响 。 ⑸ 基 坑 东 侧 ： 该 侧 临 近 地 下 室 外 墙 有 一 已 建 泵 房 及 生 活 用 水 池 ，水 池 及 泵 房 埋 深 约 5m， 距 地 下 结 构 外 墙 最 近 处 仅 7.0m,是 本 工 程 考虑 的 重 点 。 3、基础施工阶段平面布置图 （ 详 见 结 施 -02 地 下 室 底 板 配 筋 图 ） 4、工程地质与水文地质条件 ⑴土层条件： 地 基 土层上部除填土外 主要为粉质粘土、下 部为强风化泥岩-泥质粉砂岩， 现将钻探揭示在基 坑 开挖影 响 深 度范围内土层自上而下 分述如下 ： 1-1 层杂填土:杂色,主要由混凝土块、碎石、砖块及 混凝土地 坪组成， 松散,填龄小于 10 年。 场地 内普遍分布。 层厚 0.30～3.00m，层顶标高 14.01～20.07m。 1-2 层素填土:灰 黄 色～灰 色,由可 塑 状 粉质粘土组成,局 部软 塑 ，混有 碎石、碎砖等 建 筑 垃 圾 ， 结 构 松散,硬 质含 量 约 5～15%， 填龄大于 10 年。 层厚 0.20～5.20m， 层顶标高 13.55～21.19m。 3-1 层粉质粘土:黄 褐 色,可 塑 ， 稍 有 光 泽 ， 无 摇 震 反 应 ,干 强度中等 ,韧 性 中 等 ， 含 有 少 量 铁 锰 氧 ...
