混凝土圆管计算程序(修正3)VIP免费

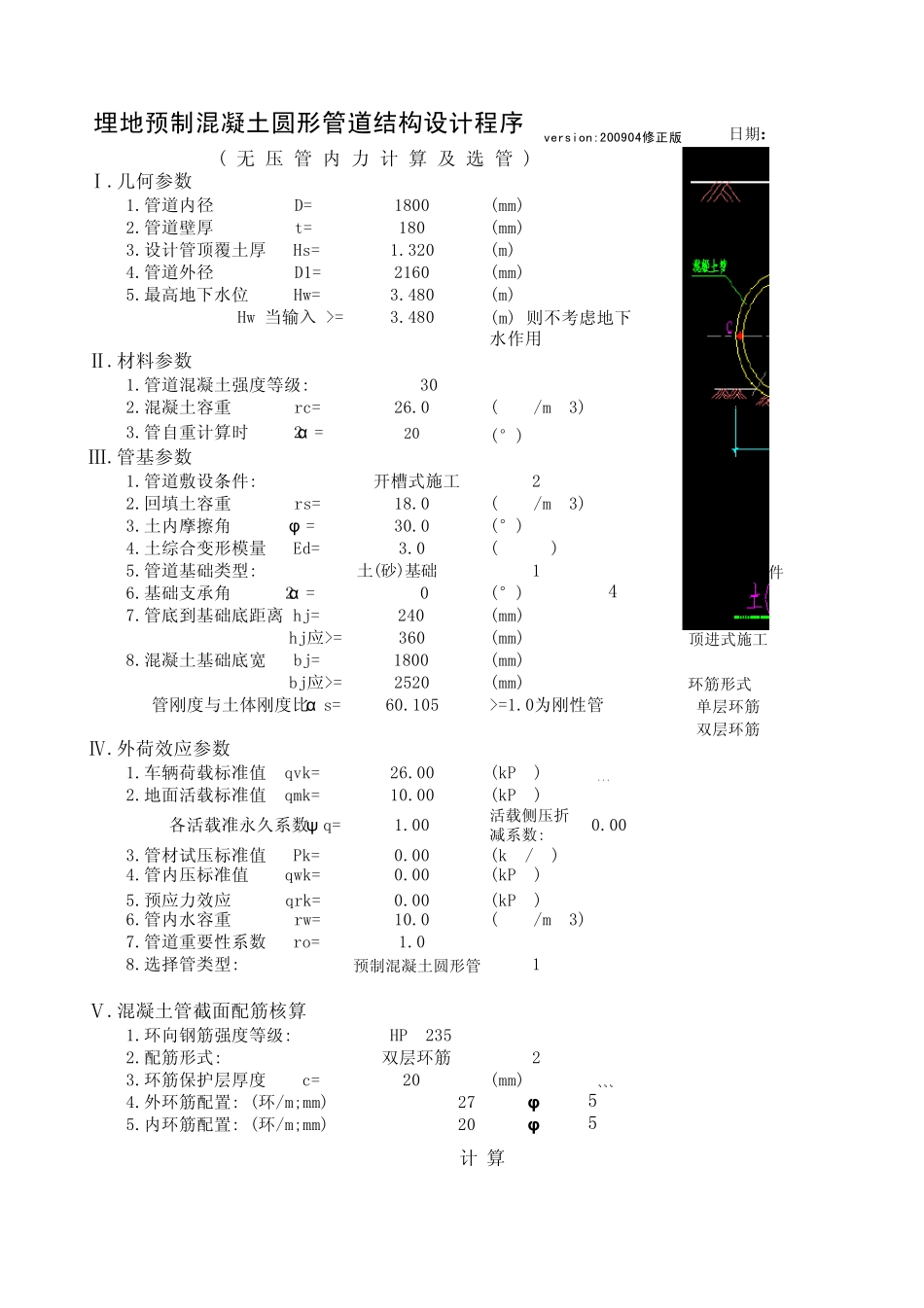

日期:混凝土Ⅰ.几何参数C151.管道内径 D=1800(mm)C202.管道壁厚 t=180(mm)C253.设计管顶覆土厚 Hs=1.320(m)C304.管道外径 D1=2160(mm)C355.最高地下水位 Hw=3.480(m)C40Hw 当输入 >=3.480C45C50Ⅱ.材料参数C551.管道混凝土强度等级:C30C602.混凝土容重 rc=26.0(KN/m^3)C653.管自重计算时 2α =20(°)C70Ⅲ.管基参数C751.管道敷设条件:开槽式施工2C802.回填土容重 rs=18.0(KN/m^3)钢3.土内摩擦角 φ =30.0(°)4.土综合变形模量 Ed=3.0(Mpa)5.管道基础类型:1管道敷设条件6.基础支承角 2α =90(°)4填埋式施工7.管底到基础底距离 hj=240(mm)开槽式施工hj应>=360(mm)顶进式施工8.混凝土基础底宽 bj=1800(mm)bj应>=2520(mm)环筋形式管刚度与土体刚度比α s=60.105>=1.0为刚性管单层环筋双层环筋Ⅳ.外荷效应参数1.车辆荷载标准值 qvk=26.00(kPa)2.地面活载标准值 qmk=10.00(kPa)各活载准永久系数ψ q=1.00活载侧压折减系数:0.003.管材试压标准值 Pk=0.00(kN/M)4.管内压标准值 qwk=0.00(kPa)5.预应力效应 qrk=0.00(kPa)6.管内水容重 rw=10.0(KN/m^3)7.管道重要性系数 ro=1.08.选择管类型:预制混凝土圆形管 1Ⅴ.混凝土管截面配筋核算1.环向钢筋强度等级:HPB2352.配筋形式:双层环筋23.环筋保护层厚度 c=20(mm)4.外环筋配置: (环/m;mm)27φ55.内环筋配置: (环/m;mm)20φ5埋地预制混凝土圆形管道结构设计程序 version:200904修正版(m) 则不考虑地下水作用( 无 压 管 内 力 计 算 及 选 管 )计 算土(砂)基础.........Ⅵ.计算结果1.最大内力结果弯矩标准组合控制值 Mk=27.463(kN.M/m)相应的Nk=35.087(kN/m)对应工况号:15内力位置A点弯矩基本组合控制值 Mo=36.778(kN.M/m)相应的No=41.453(kN/m)对应工况号:34内力位置A点2.各工况组合内力值查询A点 弯矩值 M=62.300(kN.M/m)N=131.285(kN/m)B点 弯矩值 M=46.445(kN.M/m)N=36.379(kN/m)C点 弯矩值 M=-48.810(kN.M/m)N=196.485(kN/m)3.选管结果II级预制混凝土管 D=1800 ，t=180[Mk]=33.47 >= Mk= 27.46满足设计要求！4.混凝土管抗浮验算浮力 F=0.000(kN/M)抗浮力 R=84.438(kN/M)抗浮安全系数 k=999.00>=1.05抗浮满足5.混凝土材料统计管混凝土 V=1.120(M^3/m)管基础混凝土 VF=0.423(M^3/m)1-1.0管自重+1.0集中力试验荷载2-1.0管自重+1.0管内满水3-1.0管自重+1.0管内满水+1.0管内压力4-1.0管自重+1.0管内满水+1.0外土荷载34-1.2管自重+1.27管内满水+1....
