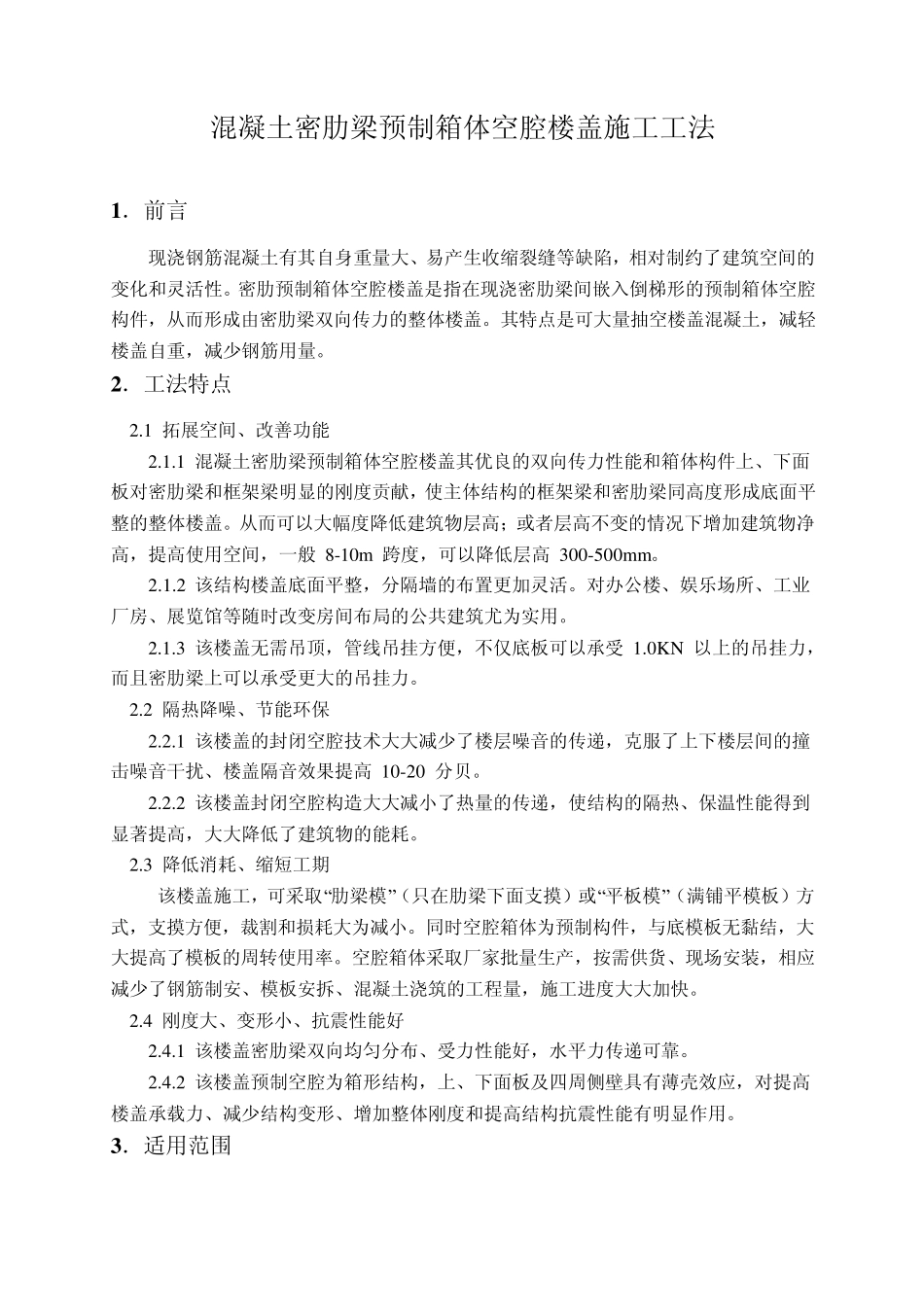

混凝土密肋梁预制箱体空腔楼盖施工工法 1 .前言 现浇钢筋混凝土有其自身重量大、易产生收缩裂缝等缺陷,相对制约了建筑空间的变化和灵活性。密肋预制箱体空腔楼盖是指在现浇密肋梁间嵌入倒梯形的预制箱体空腔构件,从而形成由密肋梁双向传力的整体楼盖。其特点是可大量抽空楼盖混凝土,减轻楼盖自重,减少钢筋用量。 2 .工法特点 2.1 拓展空间、改善功能 2.1.1 混凝土密肋梁预制箱体空腔楼盖其优良的双向传力性能和箱体构件上、下面板对密肋梁和框架梁明显的刚度贡献,使主体结构的框架梁和密肋梁同高度形成底面平整的整体楼盖。从而可以大幅度降低建筑物层高;或者层高不变的情况下增加建筑物净高,提高使用空间,一般 8-10m 跨度,可以降低层高 300-500mm。 2.1.2 该结构楼盖底面平整,分隔墙的布置更加灵活。对办公楼、娱乐场所、工业厂房、展览馆等随时改变房间布局的公共建筑尤为实用。 2.1.3 该楼盖无需吊顶,管线吊挂方便,不仅底板可以承受 1.0KN 以上的吊挂力,而且密肋梁上可以承受更大的吊挂力。 2.2 隔热降噪、节能环保 2.2.1 该楼盖的封闭空腔技术大大减少了楼层噪音的传递,克服了上下楼层间的撞击噪音干扰、楼盖隔音效果提高 10-20 分贝。 2.2.2 该楼盖封闭空腔构造大大减小了热量的传递,使结构的隔热、保温性能得到显著提高,大大降低了建筑物的能耗。 2.3 降低消耗、缩短工期 该楼盖施工,可采取“肋梁模”(只在肋梁下面支摸)或“平板模”(满铺平模板)方式,支摸方便,裁割和损耗大为减小。同时空腔箱体为预制构件,与底模板无黏结,大大提高了模板的周转使用率。空腔箱体采取厂家批量生产,按需供货、现场安装,相应减少了钢筋制安、模板安拆、混凝土浇筑的工程量,施工进度大大加快。 2.4 刚度大、变形小、抗震性能好 2.4.1 该楼盖密肋梁双向均匀分布、受力性能好,水平力传递可靠。 2.4.2 该楼盖预制空腔为箱形结构,上、下面板及四周侧壁具有薄壳效应,对提高楼盖承载力、减少结构变形、增加整体刚度和提高结构抗震性能有明显作用。 3 .适用范围 适用于隔音效果、保温、隔热要求较高的图书馆、教学楼、住宅、医院以及科研办公楼、停车库等各类工业与民用建筑。 4 .工艺原理 4.0.1 混凝土密肋梁预制箱体空腔楼盖是由预制空腔箱体、现浇钢筋混凝土密肋梁和框架梁构成的整体结构。如下图: 现浇混凝土密肋预制箱体空腔楼盖平面示意图 说明:图中 A、B、C、D 分别代表预...
