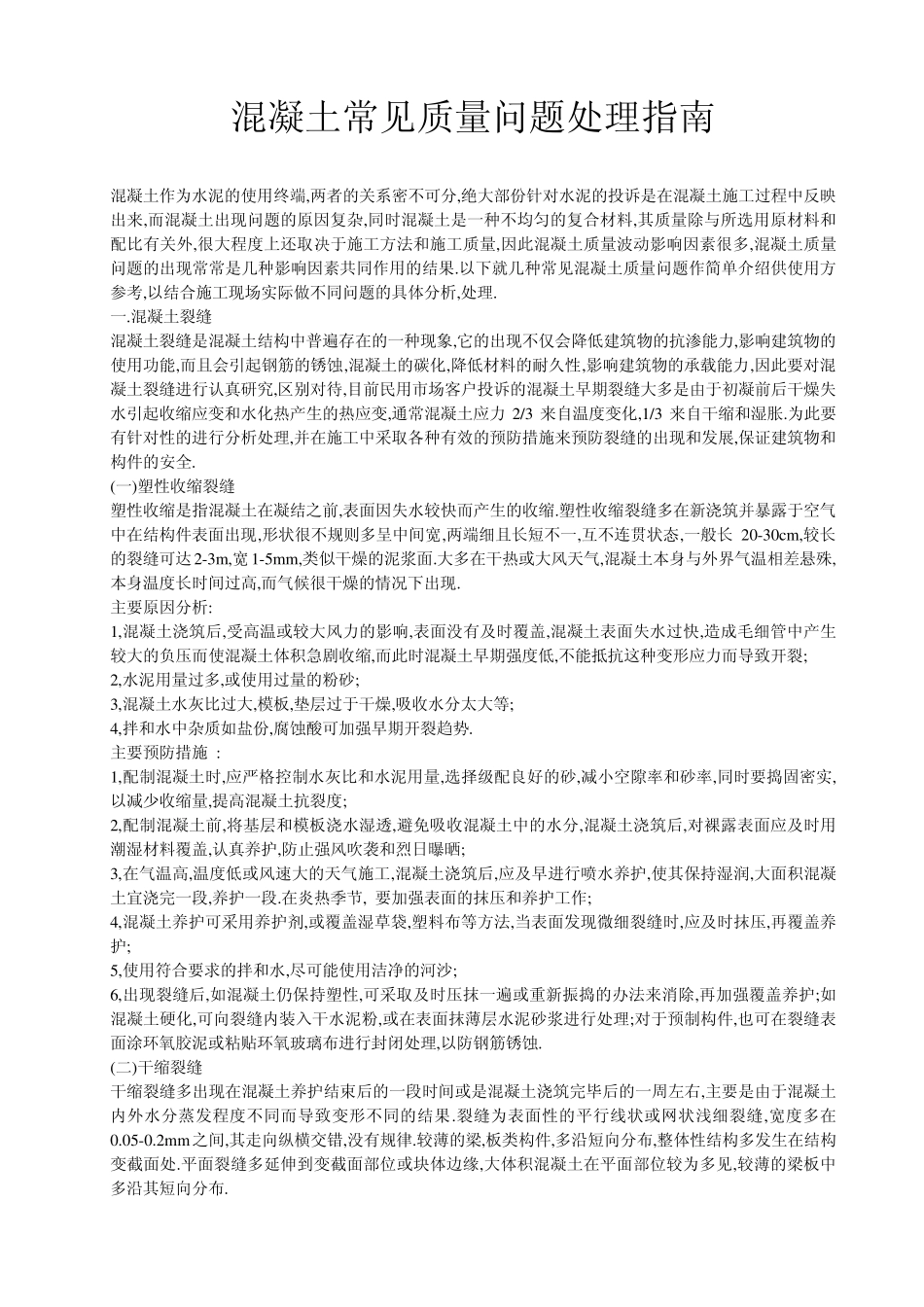

混凝土常见质量问题处理指南 混凝土作为水泥的使用终端,两者的关系密不可分,绝大部份针对水泥的投诉是在混凝土施工过程中反映出来,而混凝土出现问题的原因复杂,同时混凝土是一种不均匀的复合材料,其质量除与所选用原材料和配比有关外,很大程度上还取决于施工方法和施工质量,因此混凝土质量波动影响因素很多,混凝土质量问题的出现常常是几种影响因素共同作用的结果.以下就几种常见混凝土质量问题作简单介绍供使用方参考,以结合施工现场实际做不同问题的具体分析,处理. 一.混凝土裂缝 混凝土裂缝是混凝土结构中普遍存在的一种现象,它的出现不仅会降低建筑物的抗渗能力,影响建筑物的使用功能,而且会引起钢筋的锈蚀,混凝土的碳化,降低材料的耐久性,影响建筑物的承载能力,因此要对混凝土裂缝进行认真研究,区别对待,目前民用市场客户投诉的混凝土早期裂缝大多是由于初凝前后干燥失水引起收缩应变和水化热产生的热应变,通常混凝土应力 2/3 来自温度变化,1/3 来自干缩和湿胀.为此要有针对性的进行分析处理,并在施工中采取各种有效的预防措施来预防裂缝的出现和发展,保证建筑物和构件的安全. (一)塑性收缩裂缝 塑性收缩是指混凝土在凝结之前,表面因失水较快而产生的收缩.塑性收缩裂缝多在新浇筑并暴露于空气中在结构件表面出现,形状很不规则多呈中间宽,两端细且长短不一,互不连贯状态,一般长 20-30cm ,较长的裂缝可达2-3m ,宽 1-5m m ,类似干燥的泥浆面.大多在干热或大风天气,混凝土本身与外界气温相差悬殊,本身温度长时间过高,而气候很干燥的情况下出现. 主要原因分析: 1,混凝土浇筑后,受高温或较大风力的影响,表面没有及时覆盖,混凝土表面失水过快,造成毛细管中产生较大的负压而使混凝土体积急剧收缩,而此时混凝土早期强度低,不能抵抗这种变形应力而导致开裂; 2,水泥用量过多,或使用过量的粉砂; 3,混凝土水灰比过大,模板,垫层过于干燥,吸收水分太大等; 4,拌和水中杂质如盐份,腐蚀酸可加强早期开裂趋势. 主要预防措施 : 1,配制混凝土时,应严格控制水灰比和水泥用量,选择级配良好的砂,减小空隙率和砂率,同时要捣固密实,以减少收缩量,提高混凝土抗裂度; 2,配制混凝土前,将基层和模板浇水湿透,避免吸收混凝土中的水分,混凝土浇筑后,对裸露表面应及时用潮湿材料覆盖,认真养护,防止强风吹袭和烈日曝晒; 3,在气温高,温度低或风速大的天气施工,混凝土浇筑后,应及早进行喷水养护,使其保持湿润,大面积混凝土宜浇完一段,养护一段.在炎热季节,...
