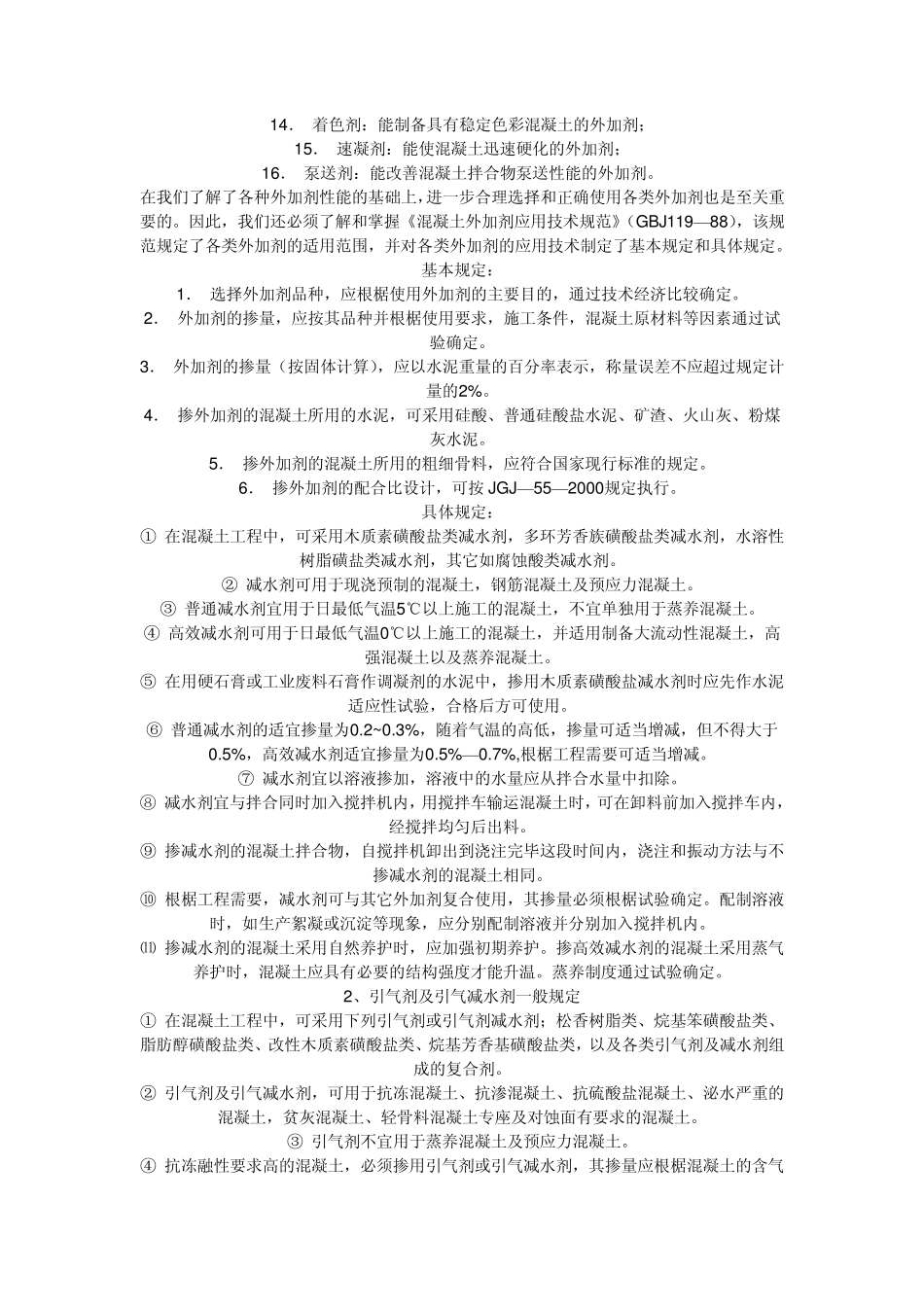

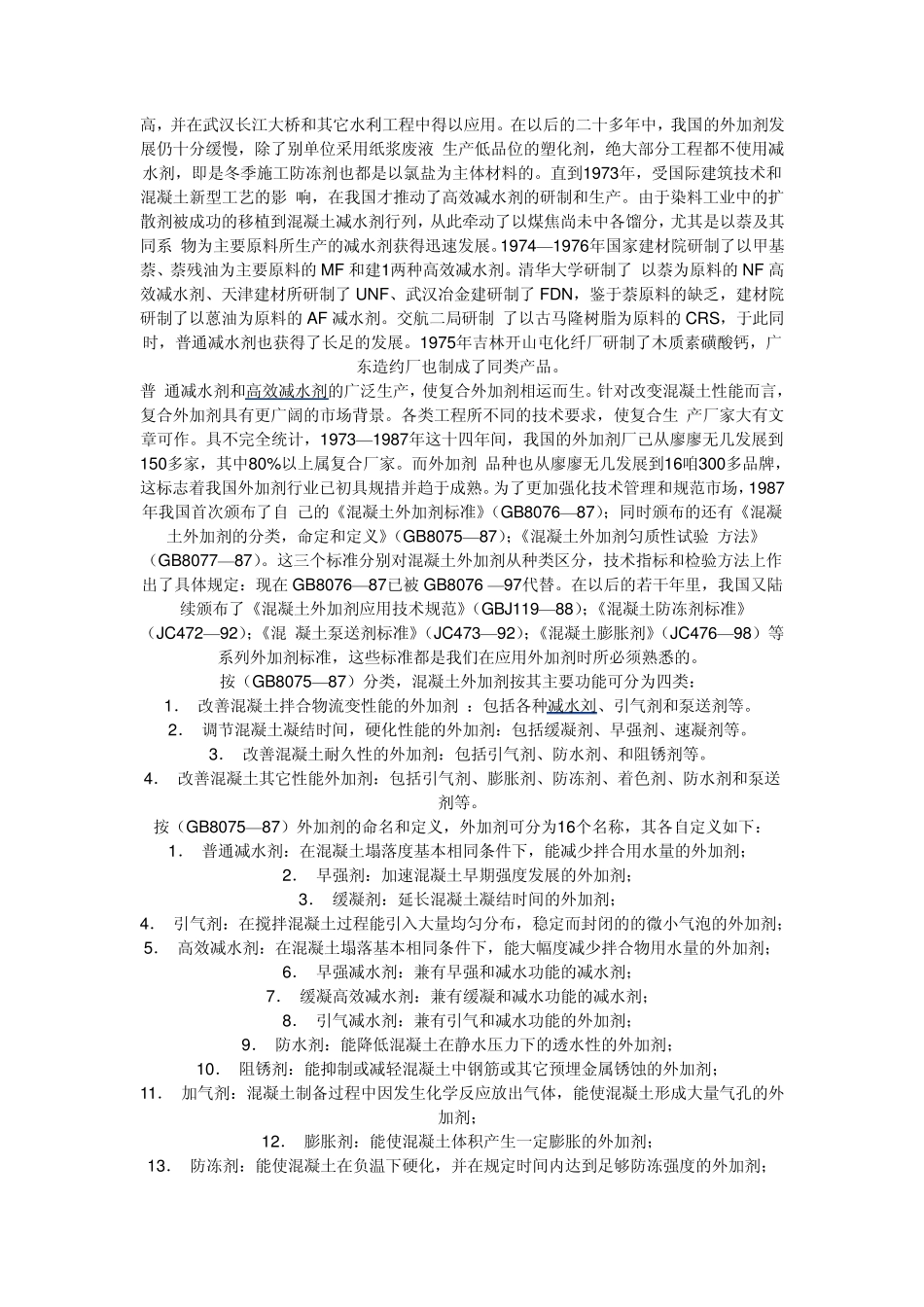

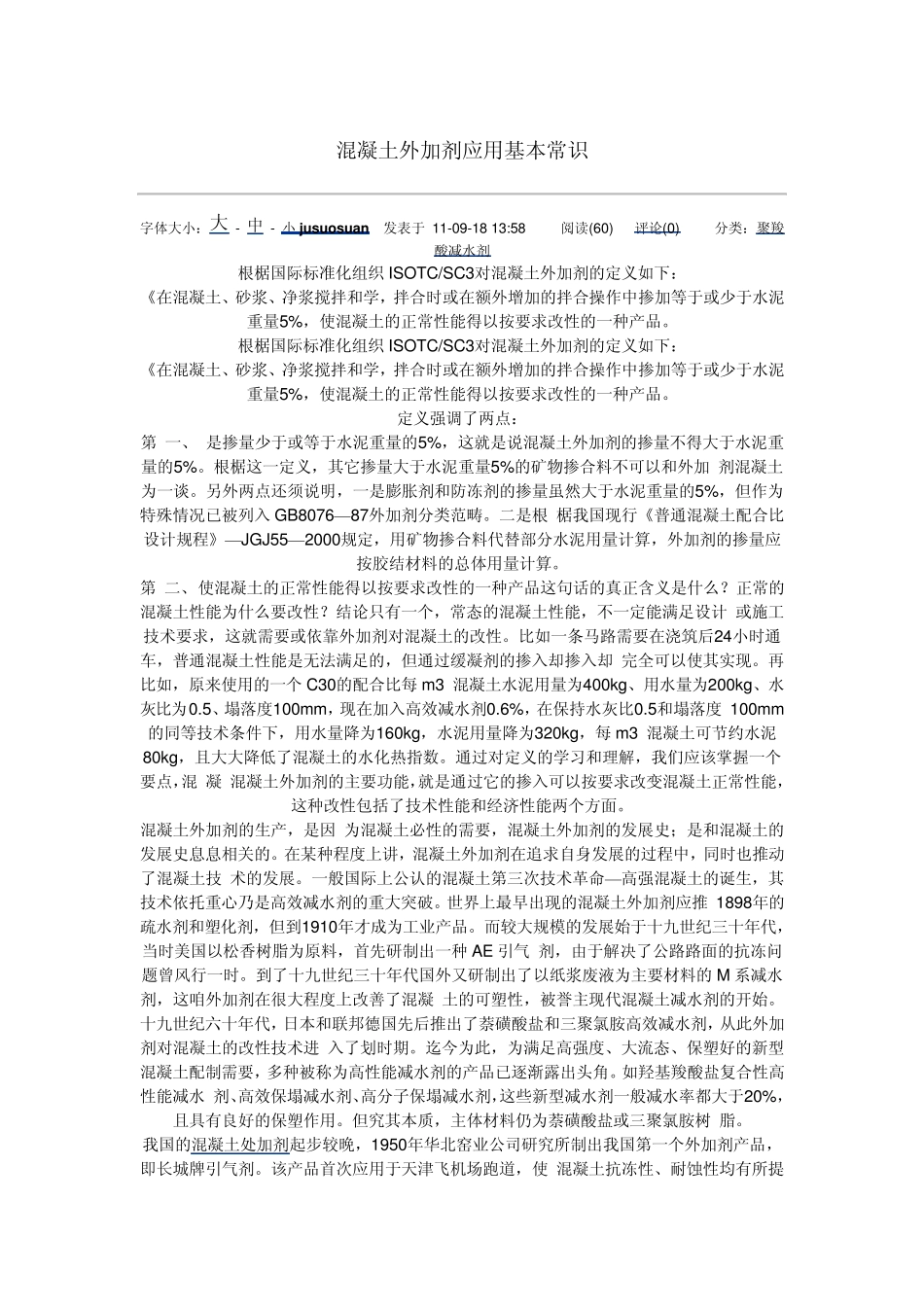

混凝土外加剂应用基本常识 字体大小：大 - 中 - 小jusuosuan 发表于 11-09-18 13:58 阅读(60) 评论(0) 分类：聚羧酸减水剂 根椐国际标准化组织ISOTC/SC3对混凝土外加剂的定义如下： 《在混凝土、砂浆、净浆搅拌和学，拌合时或在额外增加的拌合操作中掺加等于或少于水泥重量5%，使混凝土的正常性能得以按要求改性的一种产品。 根椐国际标准化组织ISOTC/SC3对混凝土外加剂的定义如下： 《在混凝土、砂浆、净浆搅拌和学，拌合时或在额外增加的拌合操作中掺加等于或少于水泥重量5%，使混凝土的正常性能得以按要求改性的一种产品。 定义强调了两点： 第 一、 是掺量少于或等于水泥重量的5%，这就是说混凝土外加剂的掺量不得大于水泥重量的5%。根椐这一定义，其它掺量大于水泥重量5%的矿物掺合料不可以和外加 剂混凝土为一谈。另外两点还须说明，一是膨胀剂和防冻剂的掺量虽然大于水泥重量的5%，但作为特殊情况已被列入 GB8076—87外加剂分类范畴。二是根 椐我国现行《普通混凝土配合比设计规程》—JGJ55—2000规定，用矿物掺合料代替部分水泥用量计算，外加剂的掺量应按胶结材料的总体用量计算。 第 二、 使混凝土的正常性能得以按要求改性的一种产品这句话的真正含义是什么？正常的混凝土性能为什么要改性？结论只有一个，常态的混凝土性能，不一定能满足设计 或施工技术要求，这就需要或依靠外加剂对混凝土的改性。比如一条马路需要在浇筑后24小时通车，普通混凝土性能是无法满足的，但通过缓凝剂的掺入却掺入却 完全可以使其实现。再比如，原来使用的一个 C30的配合比每 m 3 混凝土水泥用量为400kg、用水量为200kg、水灰比为0.5、塌落度100m m ，现在加入高效减水剂0.6%，在保持水灰比0.5和塌落度 100m m的同等技术条件下，用水量降为160kg，水泥用量降为320kg，每 m 3 混凝土可节约水泥80kg，且大大降低了混凝土的水化热指数。通过对定义的学习和理解，我们应该掌握一个要点，混 凝 混凝土外加剂的主要功能，就是通过它的掺入可以按要求改变混凝土正常性能，这种改性包括了技术性能和经济性能两个方面。 混凝土外加剂的生产，是因 为混凝土必性的需要，混凝土外加剂的发展史；是和混凝土的发展史息息相关的。在某种程度上讲，混凝土外加剂在追求自身发展的过程中，同时也推动了混凝土技 术的发展。一般国际上公认的混凝土第三次技术革命—高强混凝土的诞生，其技术依托重心乃是高效减水剂的重大突破。世...
