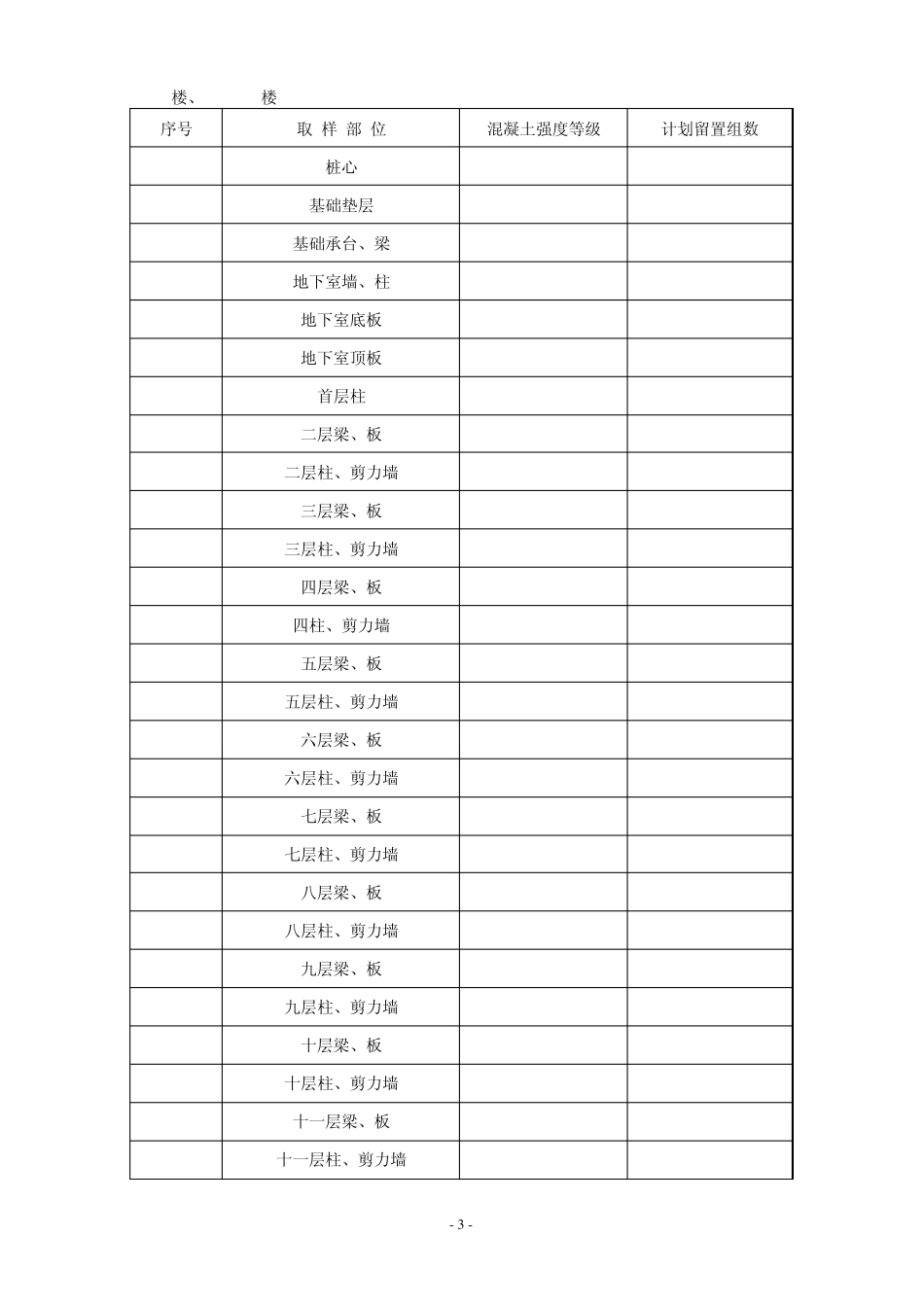

- 1 - 大信芊翠家园D、E区工程 结构实体检测方案 编 制： 审 核： 批 准： 潮阳第二建筑工程公司中山分公司 二○一○年九月 - 2 - 混凝土结构实体检测专项方案 大信芊翠家园D、E区工程由中山市大信置业有限公司投资兴建，位于中山市港口镇民主村，是集文化、生活和商贸于一体的大型高尚文明的商住小区，地理条件优越，交通便利。本工程结构为地下一层，地上十一层、十六层的框架结构。建筑总面积177000m2。 一、 混凝土强度检验 1、混凝土标准养护试件的取样及留置规定 （1）当连续浇筑超过 1000 m3时，同一配合比的混凝土每 200m3取样不得少于一次； （2）每一楼层、同一配合比的混凝土，取样不得少于一次； （3）每次应至少留置一组标标准养护试件，指导模板拆除的同条件养护试件的留置组数应根据实际需要确定。 2、同条件养护试件的留置方式和取样数量 同条件养护试件的留置方式： （1）同条件养护试件所对应的结构构件或结构部位应由监理（建设）施工等各方共同选定； （2）对混凝土结构工程中的各混凝土强度等级均应留置同条件养护试件； （3）同一强度等级的同条件养护试件其留置的数量，应根据混凝土工程量和重要性确定，不宜少于 10组，且不应少于 3组； （4）同条件养护试件拆模后，应放置在靠近相应结构构件或结构部位的适当位置，应采取相同的养护方法； （5）结构层和屋面等重要部位必须留置同条件养护试件。 同条件养护试件的留置方式和取样数量： - 3 - D1-5#楼、D12-15#楼 序号 取 样 部 位 混凝土强度等级 计划留置组数 1 桩心 C30 1 2 基础垫层 C15 1 3 基础承台、梁 C30 1 4 地下室墙、柱 C35/S6 1 5 地下室底板 C30/S6 1 6 地下室顶板 C30/S6 1 7 首层柱 C35 1 8 二层梁、板 C30 1 9 二层柱、剪力墙 C35 1 10 三层梁、板 C30 1 11 三层柱、剪力墙 C35 1 12 四层梁、板 C30 1 13 四柱、剪力墙 C35 1 14 五层梁、板 C30 1 15 五层柱、剪力墙 C30 1 16 六层梁、板 C25 1 17 六层柱、剪力墙 C30 1 18 七层梁、板 C25 1 19 七层柱、剪力墙 C30 1 20 八层梁、板 C25 1 21 八层柱、剪力墙 C30 1 22 九层梁、板 C25 1 23 九层柱、剪力墙 C30 1 24 十层梁、板 C25 1 25 十层柱、剪力墙 C30 1 26 十一层梁、板 C25 1 27 十一层柱、剪力墙 C30 1 - 4 - 28 阁楼层梁、...
