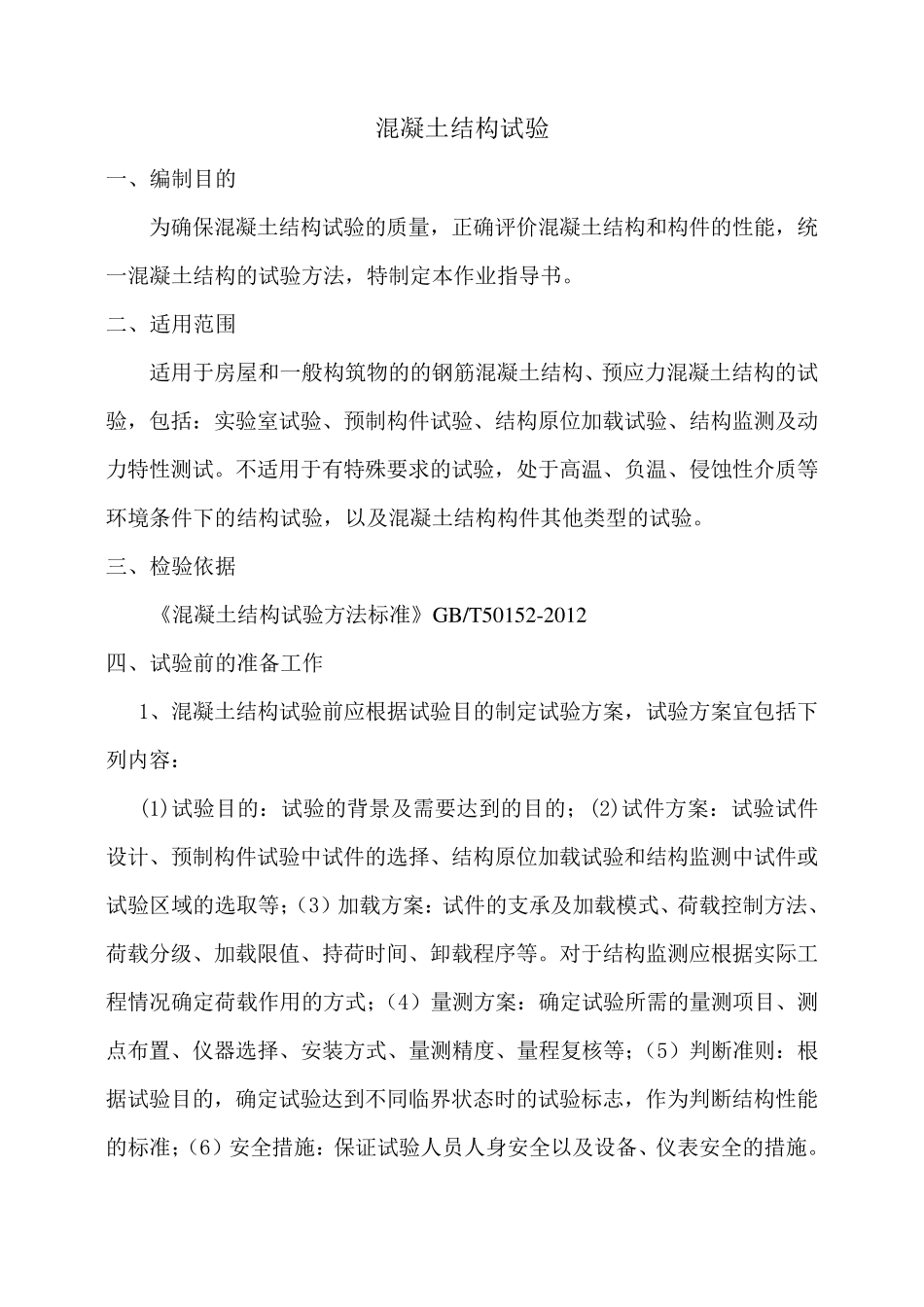

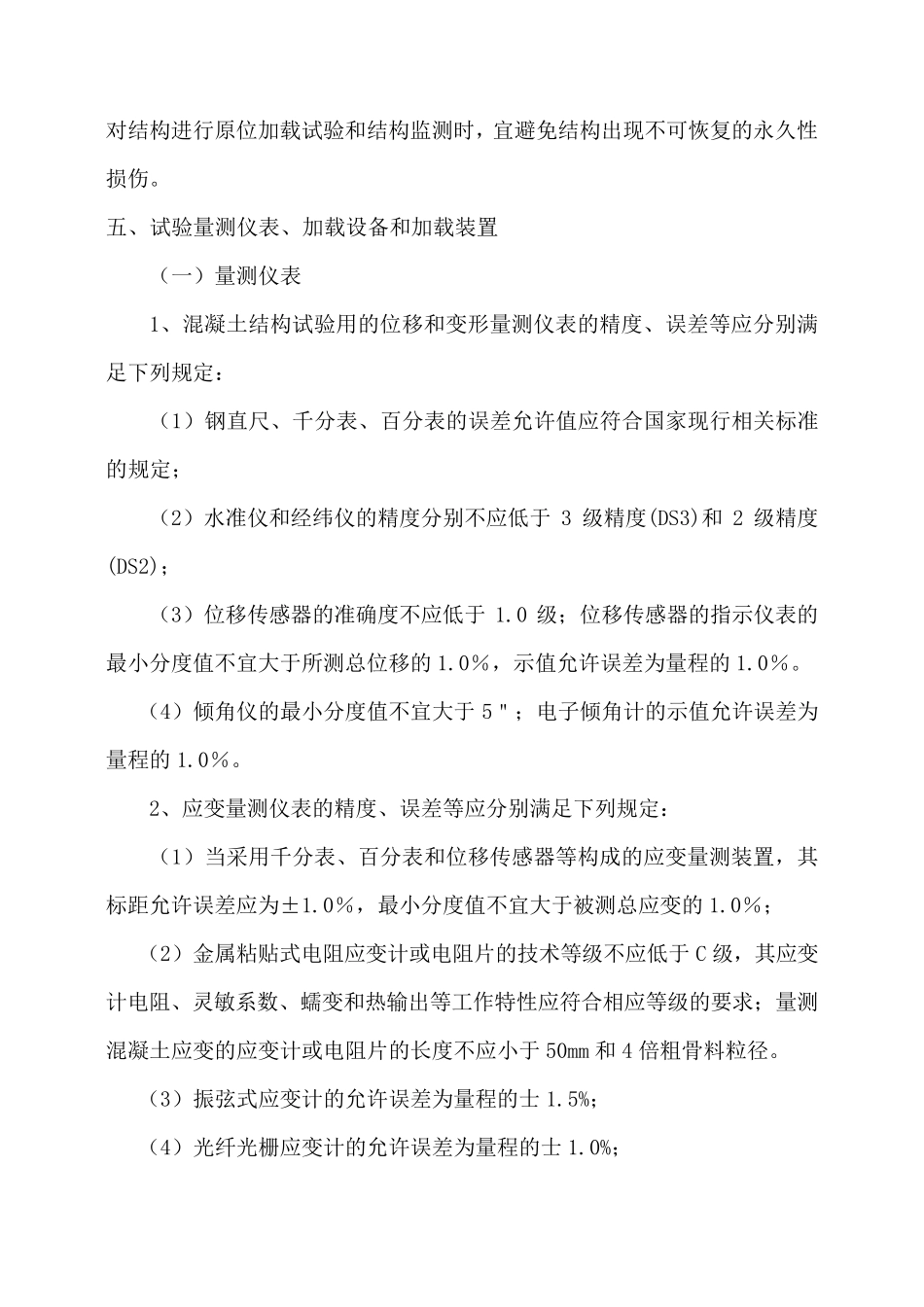

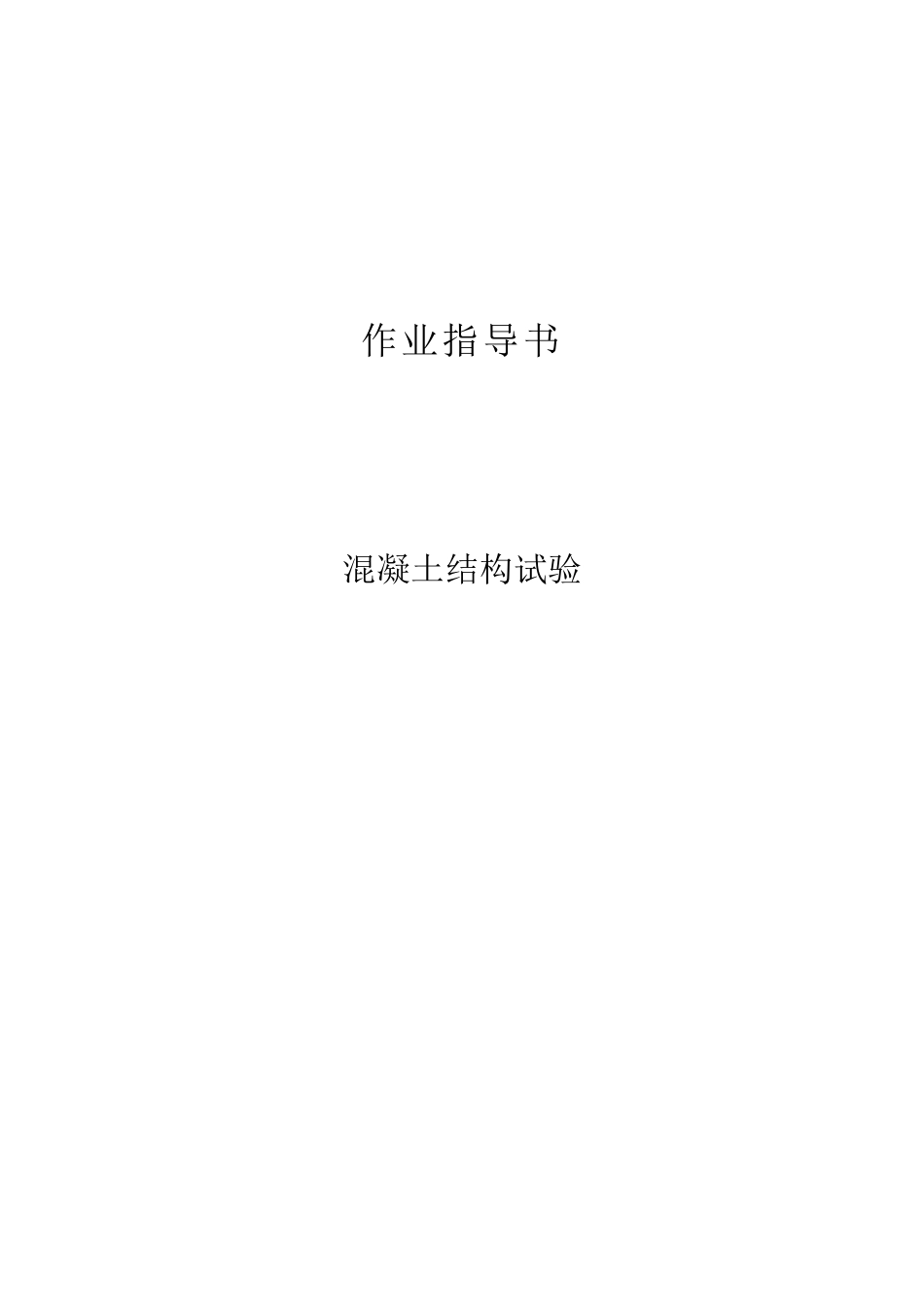

作业指导书 混凝土结构试验 混凝土结构试验 一、编制目的 为确保混凝土结构试验的质量，正确评价混凝土结构和构件的性能，统一混凝土结构的试验方法，特制定本作业指导书。 二、适用范围 适用于房屋和一般构筑物的的钢筋混凝土结构、预应力混凝土结构的试验，包括：实验室试验、预制构件试验、结构原位加载试验、结构监测及动力特性测试。不适用于有特殊要求的试验，处于高温、负温、侵蚀性介质等环境条件下的结构试验，以及混凝土结构构件其他类型的试验。 三、检验依据 《混凝土结构试验方法标准》GB/T50152-2012 四、试验前的准备工作 1、混凝土结构试验前应根据试验目的制定试验方案，试验方案宜包括下列内容： (1)试验目的：试验的背景及需要达到的目的；(2)试件方案：试验试件设计、预制构件试验中试件的选择、结构原位加载试验和结构监测中试件或试验区域的选取等；（3）加载方案：试件的支承及加载模式、荷载控制方法、荷载分级、加载限值、持荷时间、卸载程序等。对于结构监测应根据实际工程情况确定荷载作用的方式；（4）量测方案：确定试验所需的量测项目、测点布置、仪器选择、安装方式、量测精度、量程复核等；（5）判断准则：根据试验目的，确定试验达到不同 临 界 状 态 时的试验标志 ，作为判断结构性能的标准；（6）安全 措 施 ：保证 试验人 员 人 身 安全 以及设备、仪表 安全 的措 施 。对结构进行原位加载试验和结构监测时，宜避免结构出现不可恢复的永久性损伤。 五、试验量测仪表、加载设备和加载装置 （一）量测仪表 1、混凝土结构试验用的位移和变形量测仪表的精度、误差等应分别满足下列规定： （1）钢直尺、千分表、百分表的误差允许值应符合国家现行相关标准的规定； （2）水准仪和经纬仪的精度分别不应低于3 级精度(DS3)和2 级精度(DS2)； （3）位移传感器的准确度不应低于1.0 级；位移传感器的指示仪表的最小分度值不宜大于所测总位移的1.0％，示值允许误差为量程的1.0％。 （4）倾角仪的最小分度值不宜大于5＂；电子倾角计的示值允许误差为量程的1.0％。 2、应变量测仪表的精度、误差等应分别满足下列规定： （1）当采用千分表、百分表和位移传感器等构成的应变量测装置，其标距允许误差应为±1.0％，最小分度值不宜大于被测总应变的1.0％； （2）金属粘贴式电阻应变计或电阻片的技术等级不应低于C 级，其应变计电阻、灵敏系数、蠕变和热输出等工作特性应符合相应等级...
