清华大学谷源涛MATLAB通信系统仿真大作业VIP免费

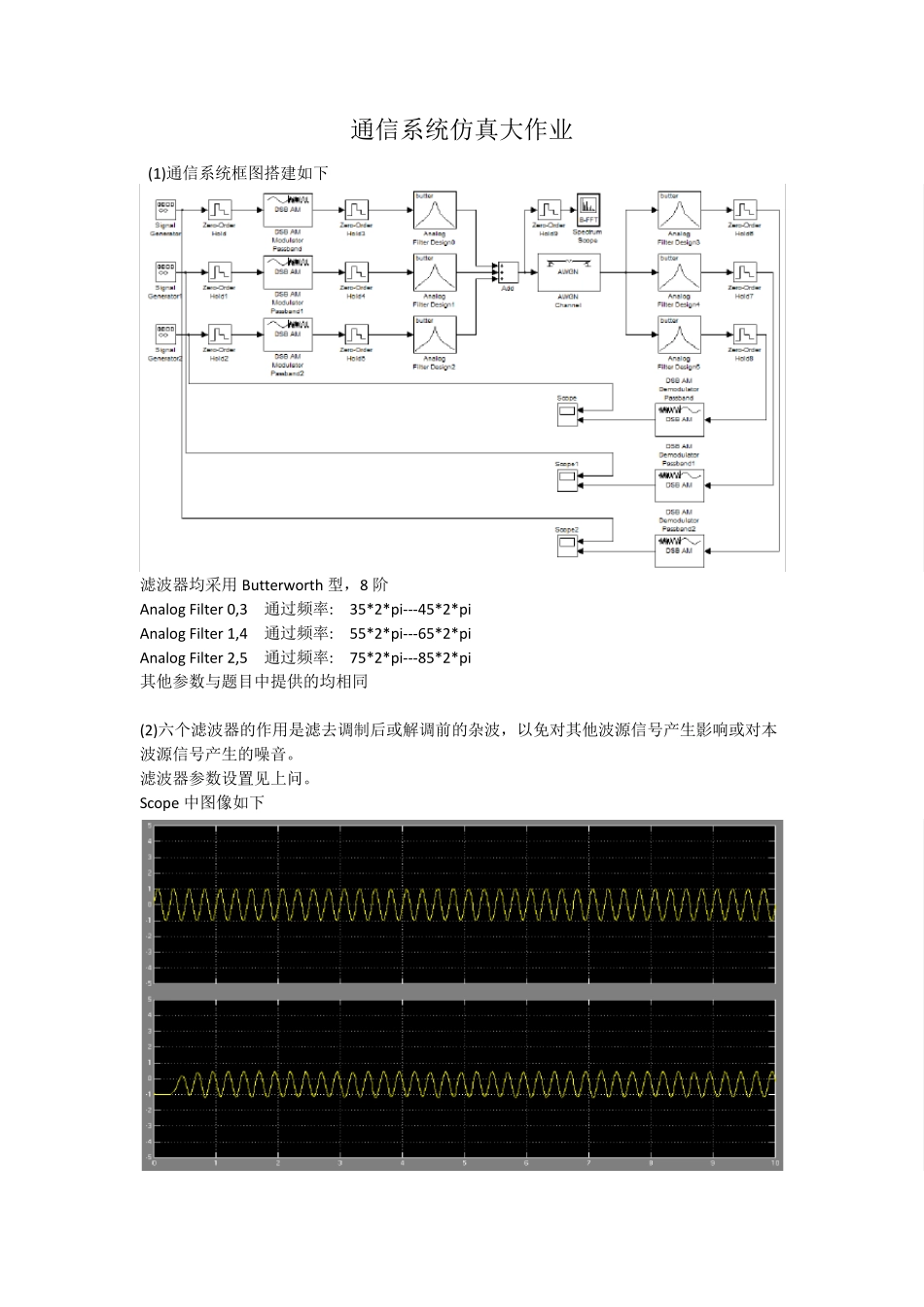

清华大学谷源涛MATLAB通信系统仿真大作业_第1页
1/11

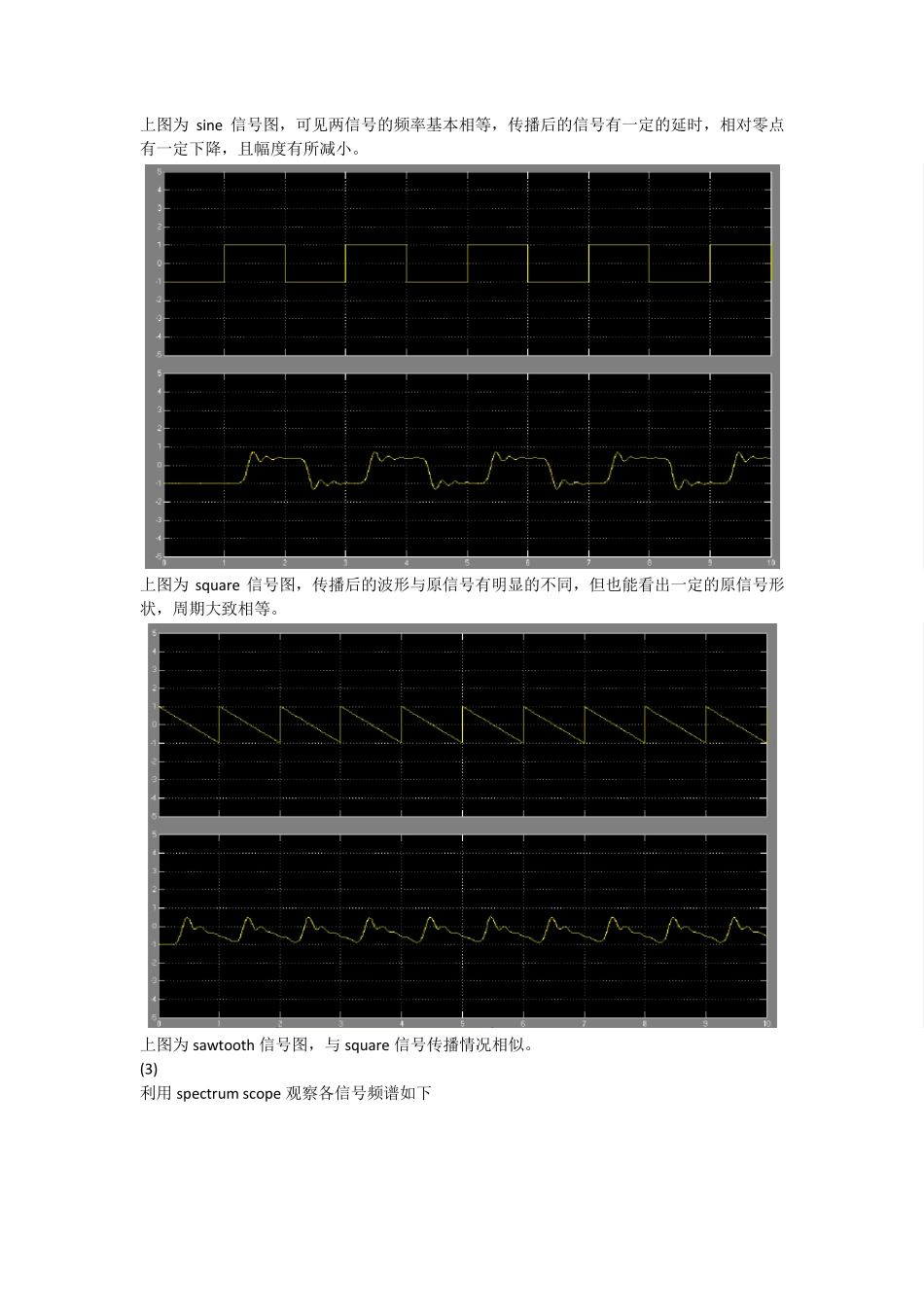

清华大学谷源涛MATLAB通信系统仿真大作业_第2页
2/11

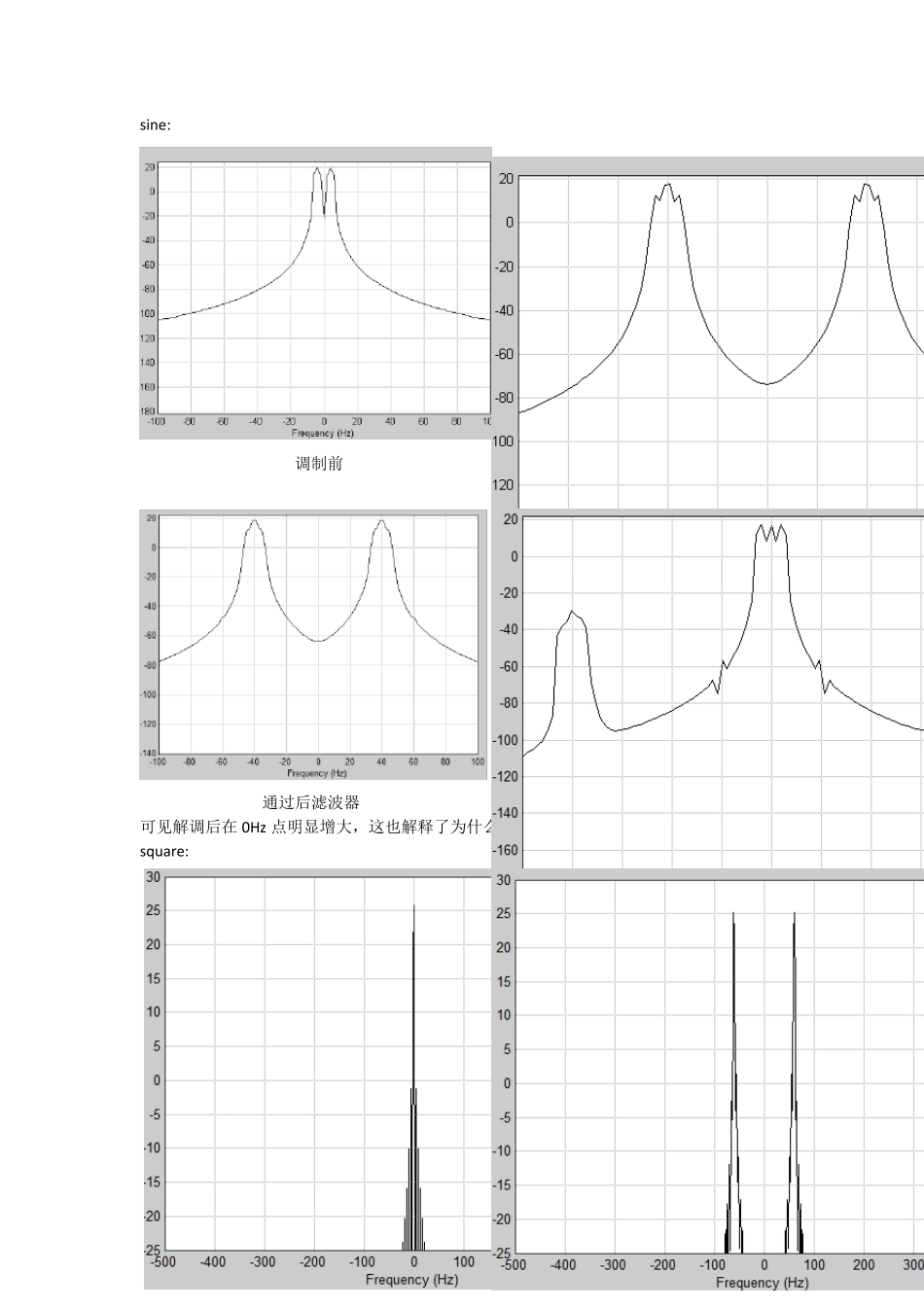

清华大学谷源涛MATLAB通信系统仿真大作业_第3页
3/11
通信系统仿真大作业 (1)通信系统框图搭建如下 滤波器均采用Butterw orth 型,8 阶 Analog Filter 0,3 通过频率: 35*2*pi---45*2*pi Analog Filter 1,4 通过频率: 55*2*pi---65*2*pi Analog Filter 2,5 通过频率: 75*2*pi---85*2*pi 其他参数与题目中提供的均相同 (2)六个滤波器的作用是滤去调制后或解调前的杂波,以免对其他波源信号产生影响或对本波源信号产生的噪音。 滤波器参数设置见上问。 Scope 中图像如下 上图为sine 信号图,可见两信号的频率基本相等,传播后的信号有一定的延时,相对零点有一定下降,且幅度有所减小。 上图为square 信号图,传播后的波形与原信号有明显的不同,但也能看出一定的原信号形状,周期大致相等。 上图为saw tooth 信号图,与 square 信号传播情况相似。 (3) 利用 spectrum scope 观察各信号频谱如下 sine: 调制前 调制后 通过后滤波器 解调后 可见解调后在0Hz点明显增大,这也解释了为什么最终波形图会有一个整体的移动。 square: 调制前 调制后 解调前 解调后 可见解调后的高频分量丢失的很厉害,这也揭示了为什么方波变形很大。 saw tooth: 调制前 调制后 解调前 解调后 由图我们可知经过传输的sawtooth 信号高频分量大量丢失,且在0Hz上有一个较大变化,一直解调信号相对原信号有一个整体移动。 adder: 过信道前叠加信号 过信道后叠加信号 由图中我们可看出信号干扰很大。 (4) 时分多址复用单元设计如下 延时单元均延时0.001s (5)时分多址接收单元的结构与复用单元完全相同,在实际工作中,接收单元的脉冲发生装置必须与复用单元相同,且开始时间要对齐或差整数个周期。 (6)各路波形如下 此图为符合后的波形 此图为最终输出波形,可见图形失真极小。 (7)仿真框图如下所示 参数设置如下 Bernoulli Binary Generator1: Sample time=0.1 Initial seed=61 Bernoulli Binary Generator2: Sample time=0.1 Initial seed=45 Bernoulli Binary Generator3: Sample time=0.1 Initial seed=85 PN Sequence Generator: Sample time=0.002=0.1/50 Relay0,1,2,3,4,5: Switch on point: 0.9, Switch off point: 0.1, Output when on: 1, Output when off: -1 Relay6,7,8: Switch on point: 0.5, Switch off point: -0.5, Output when on: 1, Output when off: -1 Digital Filte...
