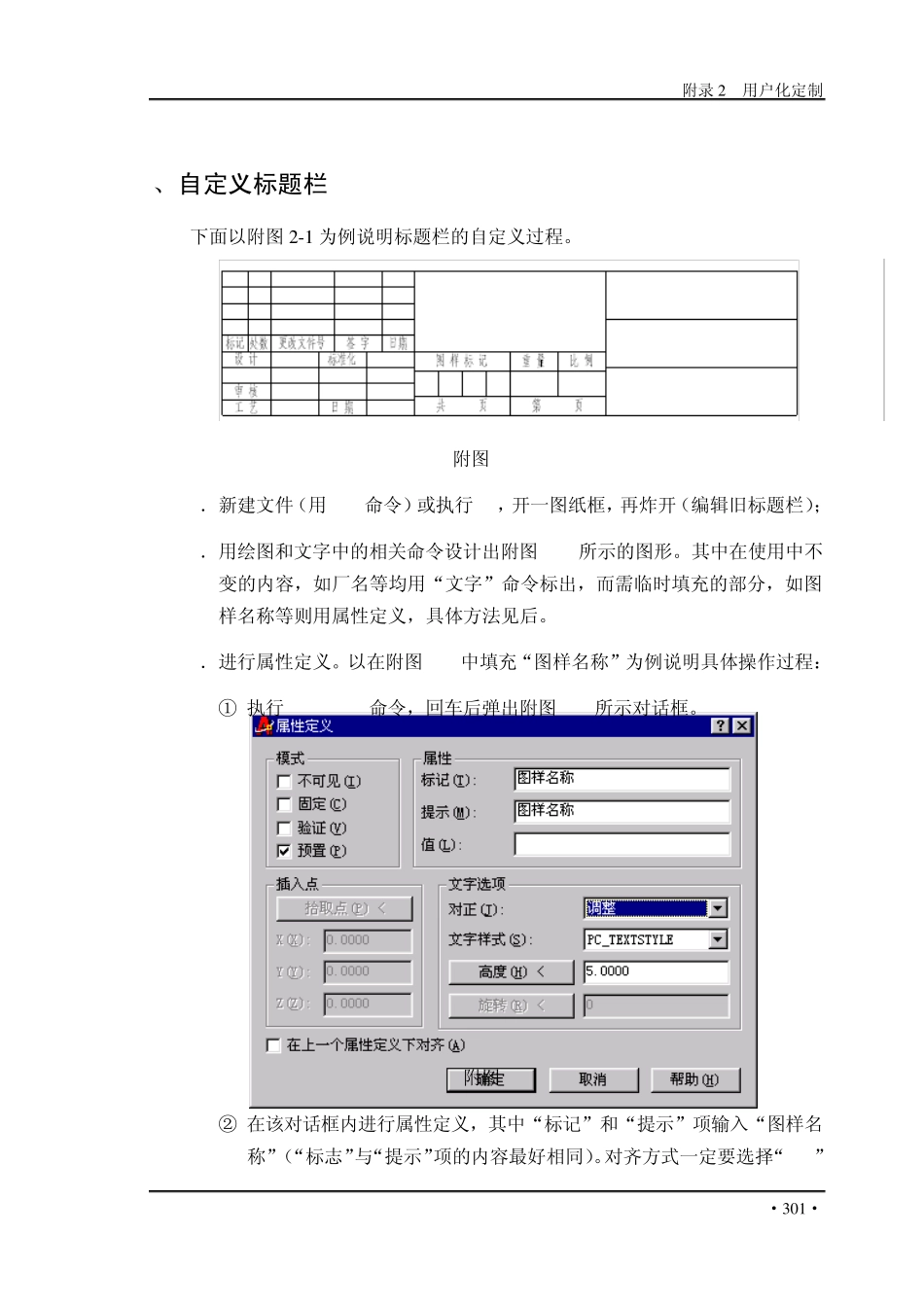

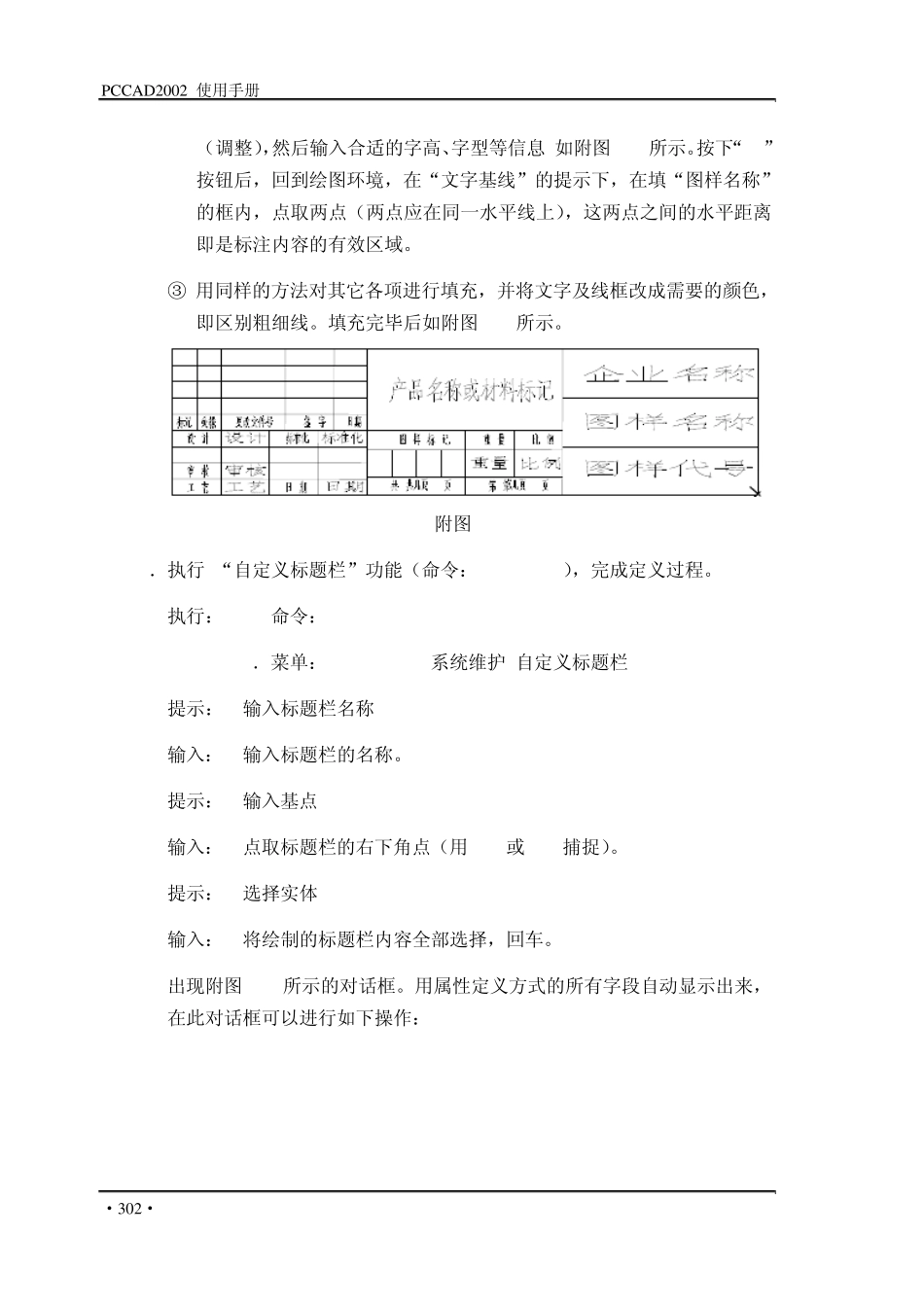

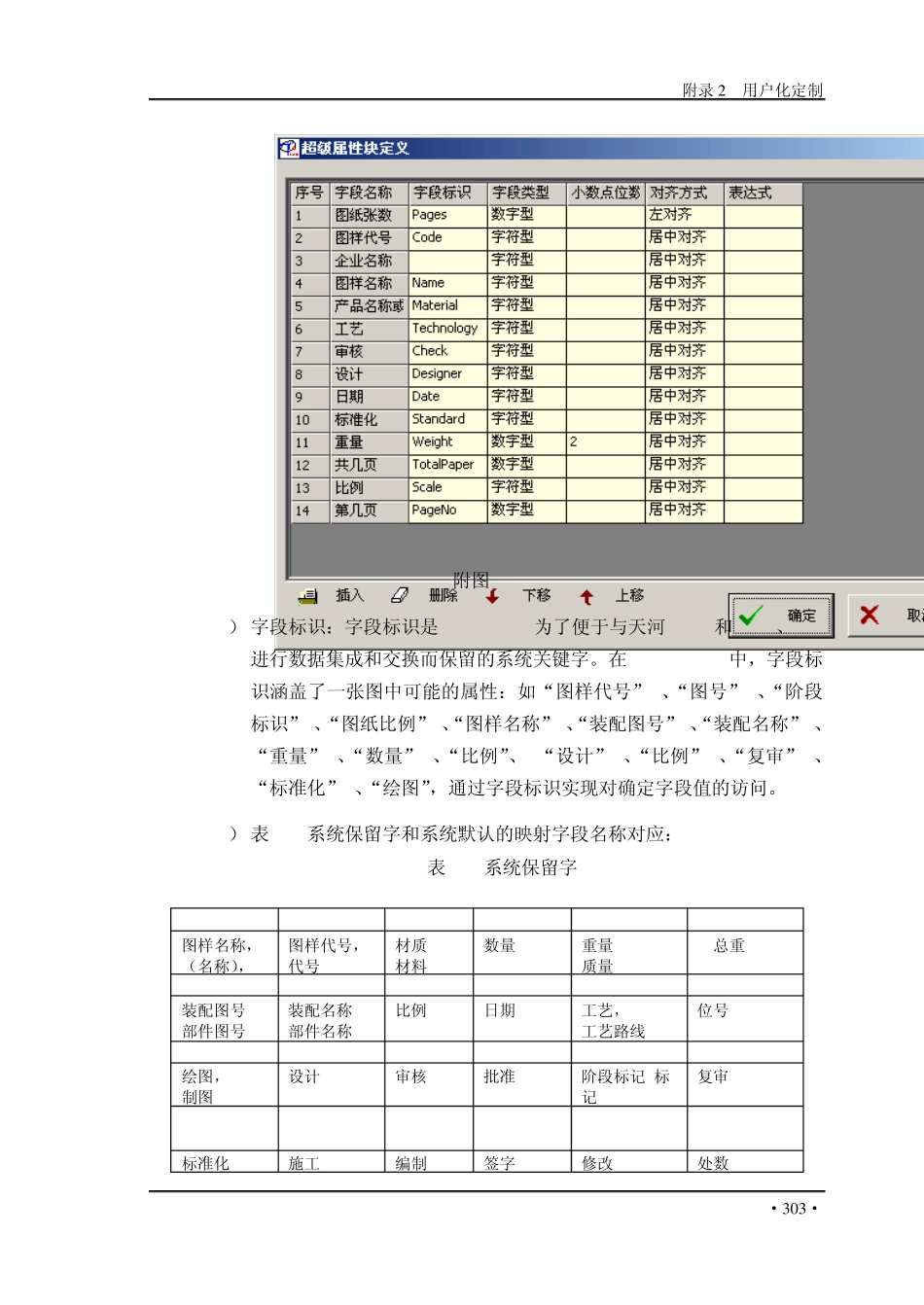

附录2 用户化定制 ·3 0 1 · 、自定义标题栏 下面以附图 2 -1 为例说明标题栏的自定义过程。 附图 2-1 1．新建文件（用New 命令）或执行 TZ，开一图纸框，再炸开（编辑旧标题栏）； 2．用绘图和文字中的相关命令设计出附图 2-1所示的图形。其中在使用中不变的内容，如厂名等均用“文字”命令标出，而需临时填充的部分，如图样名称等则用属性定义，具体方法见后。 3．进行属性定义。以在附图 2-1中填充“图样名称”为例说明具体操作过程： ① 执行 DDATTDEF命令，回车后弹出附图 2-2所示对话框。 附图 2-2 ② 在该对话框内进行属性定义，其中“标记”和“提示”项输入“图样名称”（“标志”与“提示”项的内容最好相同）。对齐方式一定要选择“Fit”PCCAD2002 使用手册 ·302· （调整），然后输入合适的字高、字型等信息,如附图 2-3所示。按下“OK”按钮后，回到绘图环境，在“文字基线”的提示下，在填“图样名称”的框内，点取两点（两点应在同一水平线上），这两点之间的水平距离即是标注内容的有效区域。 ③ 用同样的方法对其它各项进行填充，并将文字及线框改成需要的颜色，即区别粗细线。填充完毕后如附图 2-3所示。 附图 2-3 4．执行 “自定义标题栏”功能（命令：PC_BTLDEF），完成定义过程。 执行： 1. 命令： PC_BTLDEF 2．菜单： PCCAD2002-系统维护-自定义标题栏 提示： 输入标题栏名称: 输入： 输入标题栏的名称。 提示： 输入基点: 输入： 点取标题栏的右下角点（用INT或 END捕捉）。 提示： 选择实体 输入： 将绘制的标题栏内容全部选择，回车。 出现附图 2-4所示的对话框。用属性定义方式的所有字段自动显示出来，在此对话框可以进行如下操作： 附录2 用户化定制 ·3 0 3 · 附图 2-4 1） 字段标识：字段标识是 PCCAD2002为了便于与天河 EDPS和 P3DM、PDM进行数据集成和交换而保留的系统关键字。在 PCCAD2002中，字段标识涵盖了一张图中可能的属性：如“图样代号” 、“图号” 、“阶段标识” 、“图纸比例” 、“图样名称” 、“装配图号” 、“装配名称” 、“重量” 、“数量” 、“比例”、 “设计” 、“比例” 、“复审” 、“标准化” 、“绘图”，通过字段标识实现对确定字段值的访问。 2） 表 2-1系统保留字和系统默认的映射字段名称对应： 表 2-1系统保留字 Name Code Material Quantity Weight TotalWeight 图...
