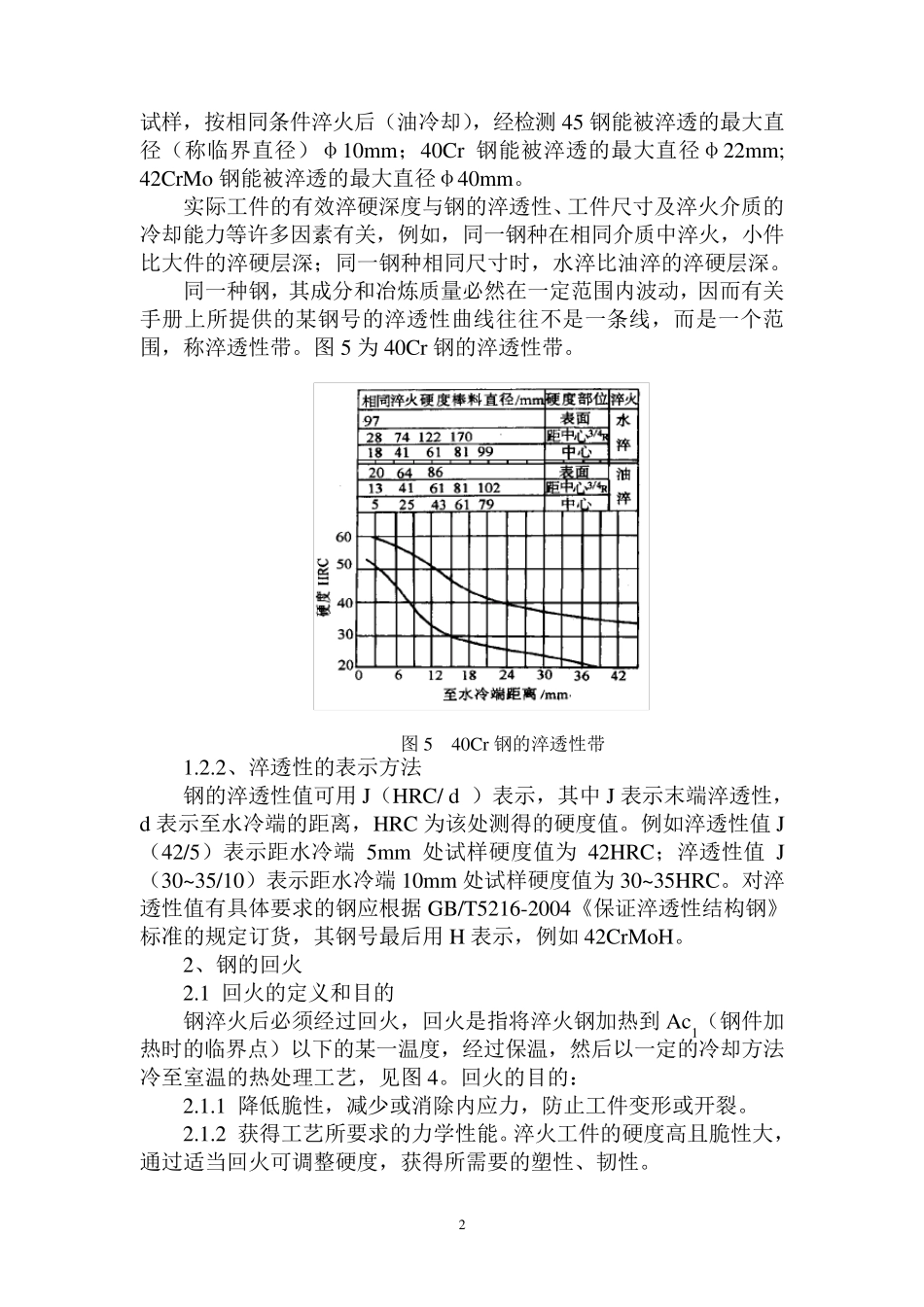

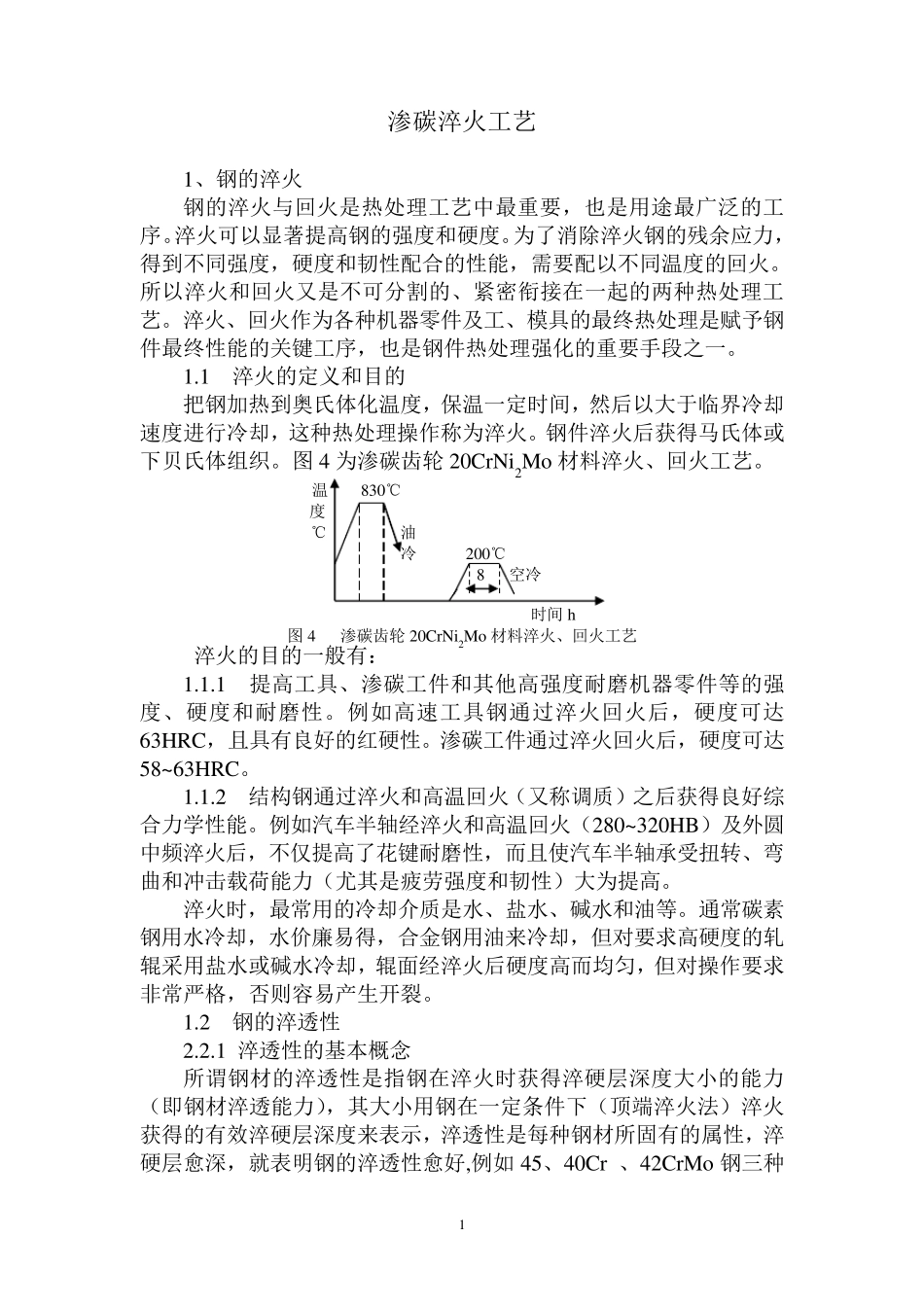

1 渗碳淬火工艺 1、钢的淬火 钢的淬火与回火是热处理工艺中最重要，也是用途最广泛的工序。淬火可以显著提高钢的强度和硬度。为了消除淬火钢的残余应力，得到不同强度，硬度和韧性配合的性能，需要配以不同温度的回火。所以淬火和回火又是不可分割的、紧密衔接在一起的两种热处理工艺。淬火、回火作为各种机器零件及工、模具的最终热处理是赋予钢件最终性能的关键工序，也是钢件热处理强化的重要手段之一。 1.1 淬火的定义和目的 把钢加热到奥氏体化温度，保温一定时间，然后以大于临界冷却速度进行冷却，这种热处理操作称为淬火。钢件淬火后获得马氏体或下贝氏体组织。图4 为渗碳齿轮20CrNi2Mo 材料淬火、回火工艺。 温 830℃ 度 ℃ 油 冷 200℃ 8 空冷 时间h 图4 渗碳齿轮20CrNi2Mo 材料淬火、回火工艺 淬火的目的一般有： 1.1.1 提高工具、渗碳工件和其他高强度耐磨机器零件等的强度、硬度和耐磨性。例如高速工具钢通过淬火回火后，硬度可达63HRC，且具有良好的红硬性。渗碳工件通过淬火回火后，硬度可达58~ 63HRC。 1.1.2 结构钢通过淬火和高温回火（又称调质）之后获得良好综合力学性能。例如汽车半轴经淬火和高温回火（280~ 320HB）及外圆中频淬火后，不仅提高了花键耐磨性，而且使汽车半轴承受扭转、弯曲和冲击载荷能力（尤其是疲劳强度和韧性）大为提高。 淬火时，最常用的冷却介质是水、盐水、碱水和油等。通常碳素钢用水冷却，水价廉易得，合金钢用油来冷却，但对要求高硬度的轧辊采用盐水或碱水冷却，辊面经淬火后硬度高而均匀，但对操作要求非常严格，否则容易产生开裂。 1.2 钢的淬透性 2.2.1 淬透性的基本概念 所谓钢材的淬透性是指钢在淬火时获得淬硬层深度大小的能力（即钢材淬透能力），其大小用钢在一定条件下（顶端淬火法）淬火获得的有效淬硬层深度来表示，淬透性是每种钢材所固有的属性，淬硬层愈深，就表明钢的淬透性愈好,例如 45、40Cr 、42CrMo 钢三种 2 试样，按相同条件淬火后（油冷却），经检测45 钢能被淬透的最大直径（称临界直径）φ10mm；40Cr 钢能被淬透的最大直径φ22mm; 42CrMo 钢能被淬透的最大直径φ40mm。 实际工件的有效淬硬深度与钢的淬透性、工件尺寸及淬火介质的冷却能力等许多因素有关，例如，同一钢种在相同介质中淬火，小件比大件的淬硬层深；同一钢种相同尺寸时，水淬比油淬的淬硬层深。 同一种钢，其成分和冶炼质量必然在一定范围内波动，因而有关手...
