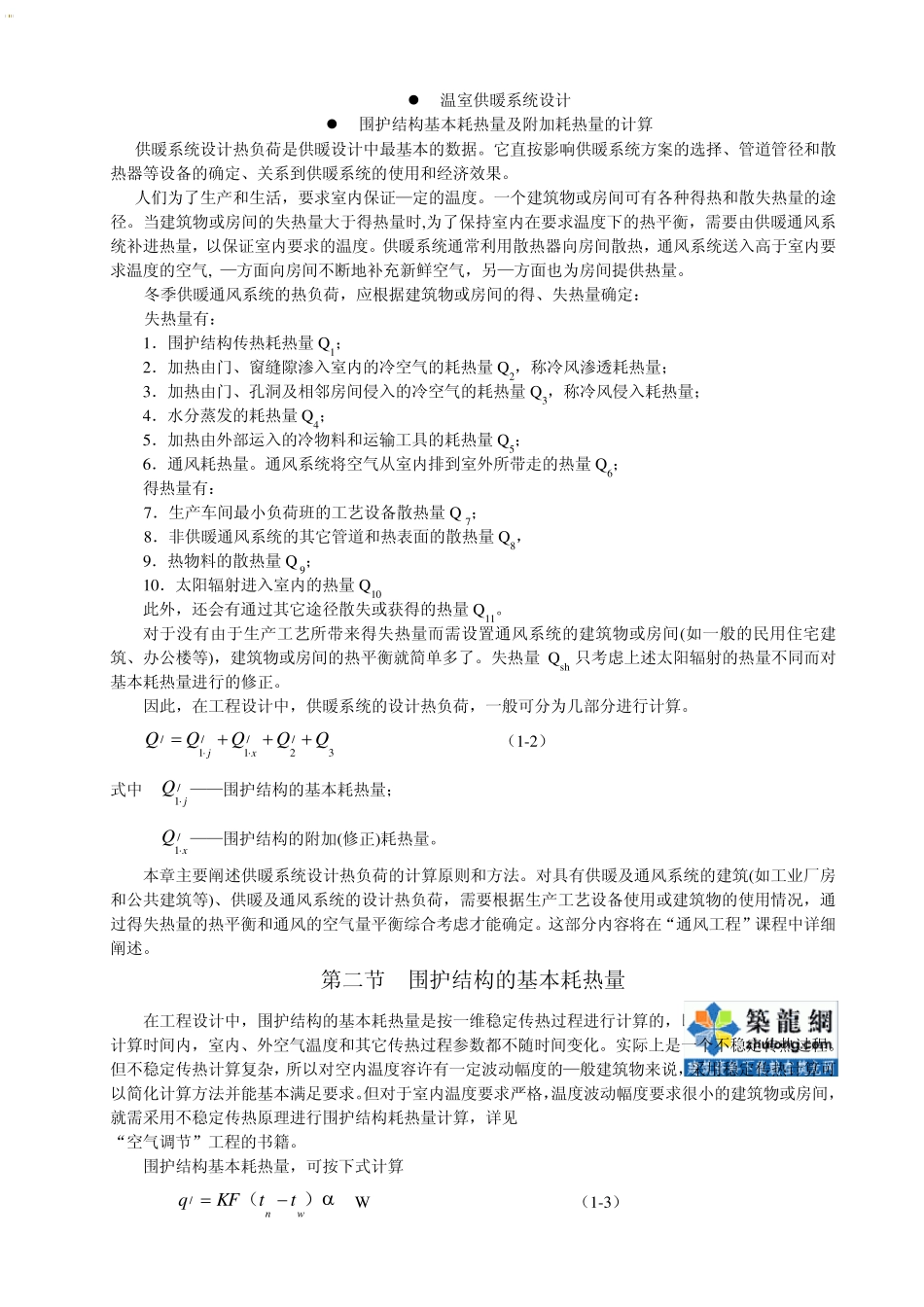

 温室供暖系统设计  围护结构基本耗热量及附加耗热量的计算 供暖系统设计热负荷是供暖设计中最基本的数据。它直按影响供暖系统方案的选择、管道管径和散热器等设备的确定、关系到供暖系统的使用和经济效果。 人们为了生产和生活，要求室内保证—定的温度。一个建筑物或房间可有各种得热和散失热量的途径。当建筑物或房间的失热量大于得热量时,为了保持室内在要求温度下的热平衡，需要由供暖通风系统补进热量，以保证室内要求的温度。供暖系统通常利用散热器向房间散热，通风系统送入高于室内要求温度的空气, —方面向房间不断地补充新鲜空气，另—方面也为房间提供热量。 冬季供暖通风系统的热负荷，应根据建筑物或房间的得、失热量确定： 失热量有： 1．围护结构传热耗热量Q1； 2．加热由门、窗缝隙渗入室内的冷空气的耗热量Q2，称冷风渗透耗热量； 3．加热由门、孔洞及相邻房间侵入的冷空气的耗热量Q3，称冷风侵入耗热量； 4．水分蒸发的耗热量Q4； 5．加热由外部运入的冷物料和运输工具的耗热量Q5； 6．通风耗热量。通风系统将空气从室内排到室外所带走的热量Q6； 得热量有： 7．生产车间最小负荷班的工艺设备散热量Q 7； 8．非供暖通风系统的其它管道和热表面的散热量Q8， 9．热物料的散热量Q 9； 10．太阳辐射进入室内的热量Q10 此外，还会有通过其它途径散失或获得的热量Q11。 对于没有由于生产工艺所带来得失热量而需设置通风系统的建筑物或房间(如一般的民用住宅建筑、办公楼等)，建筑物或房间的热平衡就简单多了。失热量Qsh 只考虑上述太阳辐射的热量不同而对基本耗热量进行的修正。 因此，在工程设计中，供暖系统的设计热负荷，一般可分为几部分进行计算。 3/2/1/1/QQQQQxj （1-2） 式中 /1 jQ ——围护结构的基本耗热量； /1 xQ ——围护结构的附加(修正)耗热量。 本章主要阐述供暖系统设计热负荷的计算原则和方法。对具有供暖及通风系统的建筑(如工业厂房和公共建筑等)、供暖及通风系统的设计热负荷，需要根据生产工艺设备使用或建筑物的使用情况，通过得失热量的热平衡和通风的空气量平衡综合考虑才能确定。这部分内容将在“通风工程”课程中详细阐述。 第二节 围护结构的基本耗热量 在工程设计中，围护结构的基本耗热量是按一维稳定传热过程进行计算的，即假设在 计算时间内，室内、外空气温度和其它传热过程参数都不随时间变化。实际上是一个不稳定传热过程。但不稳定...
