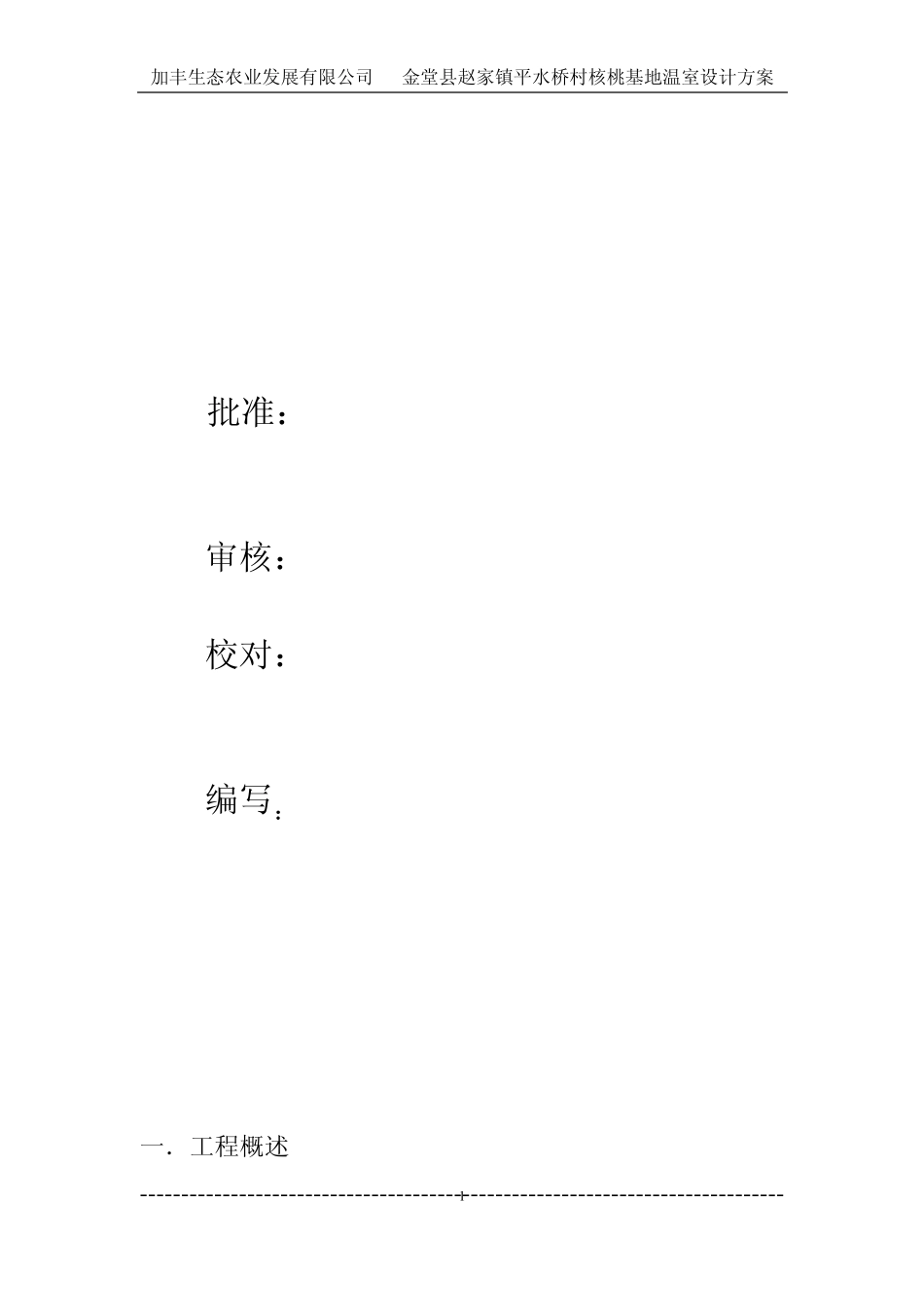

加丰生态农业发展有限公司智能温室大棚 设 计 说 明 及 造 价 书 四川省绿创现代农业开发有限公司 二〇一二年三月十三日 加丰生态农业发展有限公司 金堂县赵家镇平水桥村核桃基地温室设计方案 ------------------------------------------------------------------------------ 1 批准： 审核： 校对： 编写： 一．工程概述 加丰生态农业发展有限公司 金堂县赵家镇平水桥村核桃基地温室设计方案 ------------------------------------------------------------------------------ 2 本工程为金堂县赵家镇平水桥村核桃基地智能温室大棚设计，11 连栋,长32 米，宽88 米，大,轴线面积2816 平方米外遮阳温室， 2 栋，共5632 平方米。工程内容主要包括大棚主体设计、制作、安装 。见《连栋温室大棚布置图》。 二．温室规格 根据建筑方要求，该大棚为薄膜温室，型号为PGR-8L。大棚采用圆拱形屋面结构，跨度 8 米，肩高 3 米，脊高 4.8 米，加外遮阳系统总高度 5.3 米,墙裙高 0.3m，拱杆间距 1m，立柱 4米。大棚的两侧及顶部安装卷膜机构，并用宽1.5m 米的防虫网,门洞尺寸（宽³高）为2³2 米, 11 联栋。外遮阳连栋温室，每跨温室前端配置排风机；后端面安装降温湿帘；温室安装倒挂式微喷灌。见《连栋温室大棚端面结构图》与《连栋温室大棚侧面结构图》 加丰生态农业发展有限公司 金堂县赵家镇平水桥村核桃基地温室设计方案 ------------------------------------------------------------------------------ 3 三．大棚的结构设计 本设计参照美国«温室设计标准»和国家相关标准设计。包括« 建 筑 结构载 荷 规 范 » （ GBJ9-87 ）， « 钢 结构设计规 范»(GBJ17-88),«冷弯薄壁型钢结构技术规范»(GBJ18-87)，《建筑物最小设计荷载要求》等。 根据西南气候及本温室大棚等资料，轻钢结构，外型设计使用圆拱型，圆拱室顶比尖拱型室顶采光性高 20%，；圆拱型温室具有良好的通风性能，跨度 8 米，也具有良好的落水性能；并结构性能更好。见阳光照射示意图。 加丰生态农业发展有限公司 金堂县赵家镇平水桥村核桃基地温室设计方案 ------------------------------------------------------------------------------ 4 性能指标 风载：0.53KN/m 2 雪载：0.4KN/m 2 恒载：6.2Kg/m 2 吊挂载荷：18.3Kg/m 2 最大排雨量：150m m /h 见载荷设计示意图。 加丰生态农...
