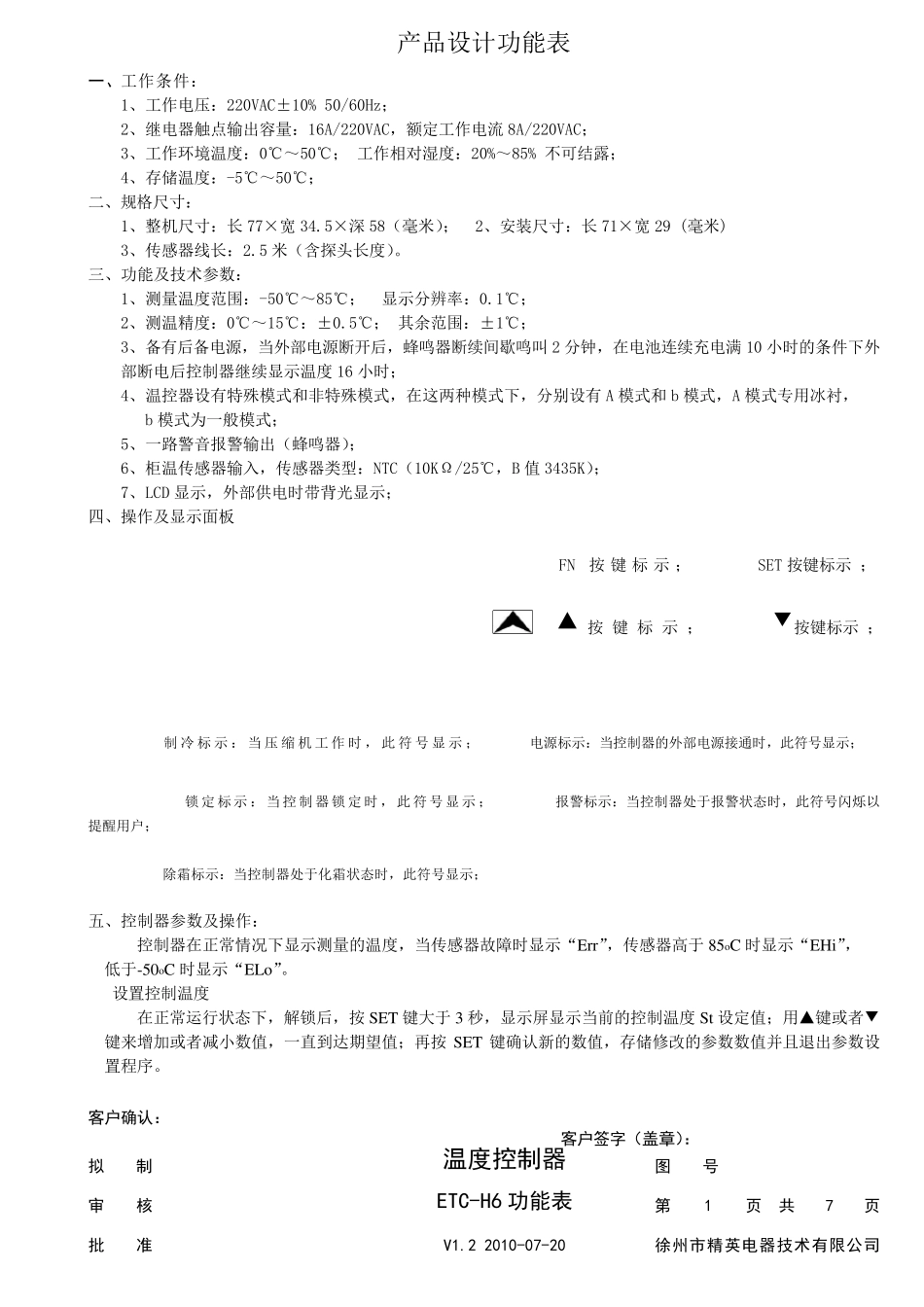

产品设计功能表 客户确认: 客户签字(盖章): 拟制 温度控制器 图号 审核 ETC-H6 功能表 第1页 共7页 批准 V1.2 2010-07-20 徐州市精英电器技术有限公司 一、工作条件: 1、工作电压:220VAC±10% 50/60Hz; 2、继电器触点输出容量:16A/220VAC,额定工作电流 8A/220VAC; 3、工作环境温度:0℃~50℃; 工作相对湿度:20%~85% 不可结露; 4、存储温度:-5℃~50℃; 二、规格尺寸: 1、整机尺寸:长 77×宽 34.5×深 58(毫米); 2、安装尺寸:长 71×宽 29 (毫米) 3、传感器线长:2.5 米(含探头长度)。 三、功能及技术参数: 1、测量温度范围:-50℃~85℃; 显示分辨率:0.1℃; 2、测温精度:0℃~15℃:±0.5℃; 其余范围:±1℃; 3、备有后备电源,当外部电源断开后,蜂鸣器断续间歇鸣叫 2 分钟,在电池连续充电满 10 小时的条件下外 部断电后控制器继续显示温度 16 小时; 4、温控器设有特殊模式和非特殊模式,在这两种模式下,分别设有 A 模式和 b 模式,A 模式专用冰衬, b 模式为一般模式; 5、一路警音报警输出(蜂鸣器); 6、柜温传感器输入,传感器类型:NTC(10KΩ/25℃,B 值3435K); 7、LCD 显示,外部供电时带背光显示; 四、操作及显示面板 FN按键标示 ; SET 按键标示 ; ▲ 按键标示 ; ▼按键标示 ; 制 冷标示 :当 压缩机 工作时 , 此符号显 示 ; 电源标示:当控制器的外部电源接通时,此符号显示; 锁定 标示 :当 控 制 器 锁定 时 , 此符号显 示 ; 报警标示:当控制器处于报警状 态 时,此符号闪 烁 以提 醒 用户 ; 除 霜 标示:当控制器处于化 霜 状 态 时,此符号显示; 五 、控制器参数及操作: 控制器在正 常 情 况 下显示测量的温度,当传感器故 障 时显示“ Err”,传感器高 于85oC 时显示“ EHi”, 低 于-50oC 时显示“ ELo”。 设置 控制温度 在正 常 运 行 状 态 下,解 锁后,按SET 键大 于3 秒 ,显示屏 显示当前 的控制温度 St 设定值;用▲键或 者 ▼键来 增 加 或 者 减 小数值,一直 到 达 期 望 值;再 按SET 键确 认 新 的数值,存储修 改 的参数数值并 且 退 出参数设置 程 序 。 产品设计功能表 客户确认: 客户签字(盖章): 拟制 温度控制器 图号 审核 ETC-H6 功能表 第2页 共7页 批准...
