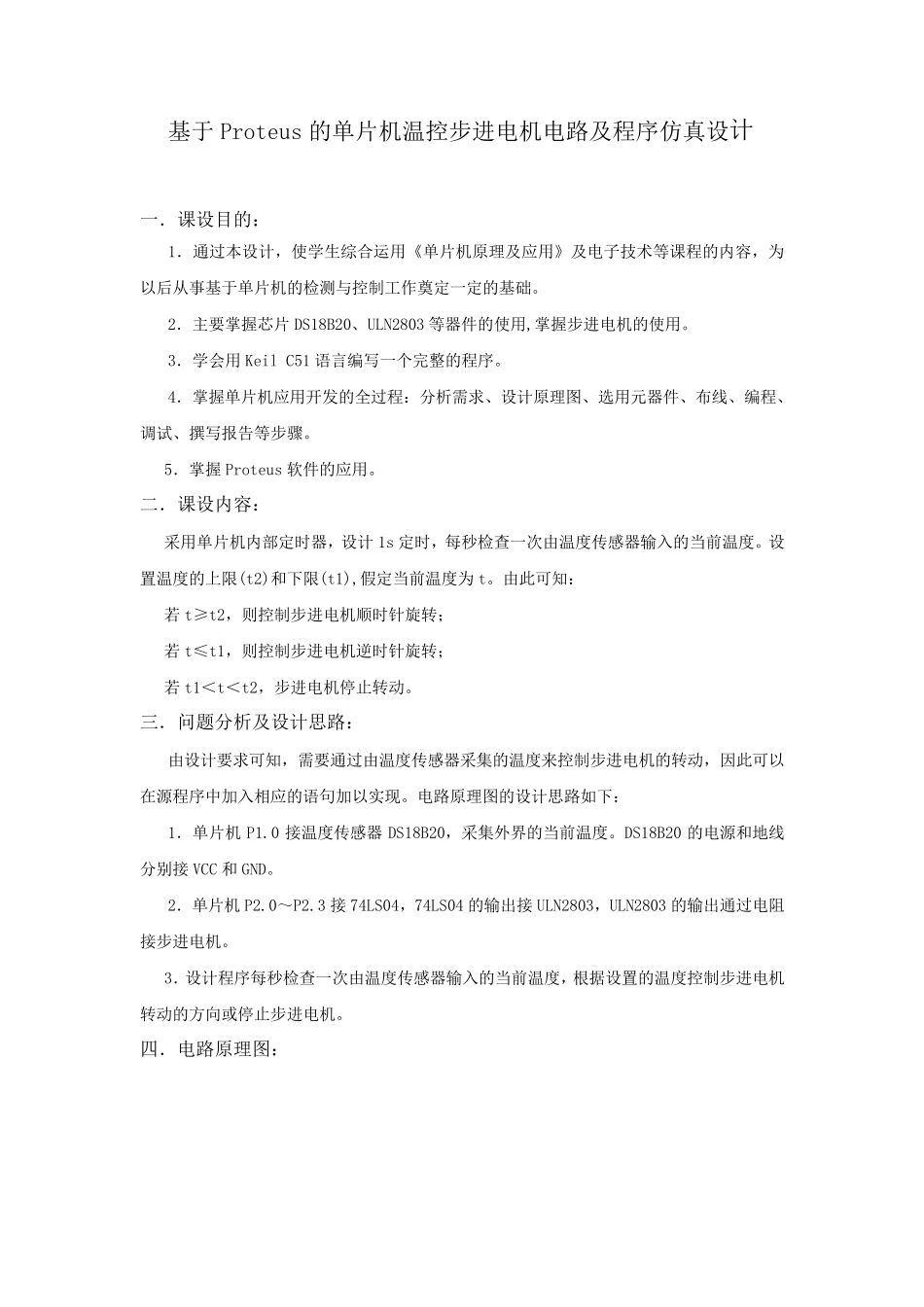

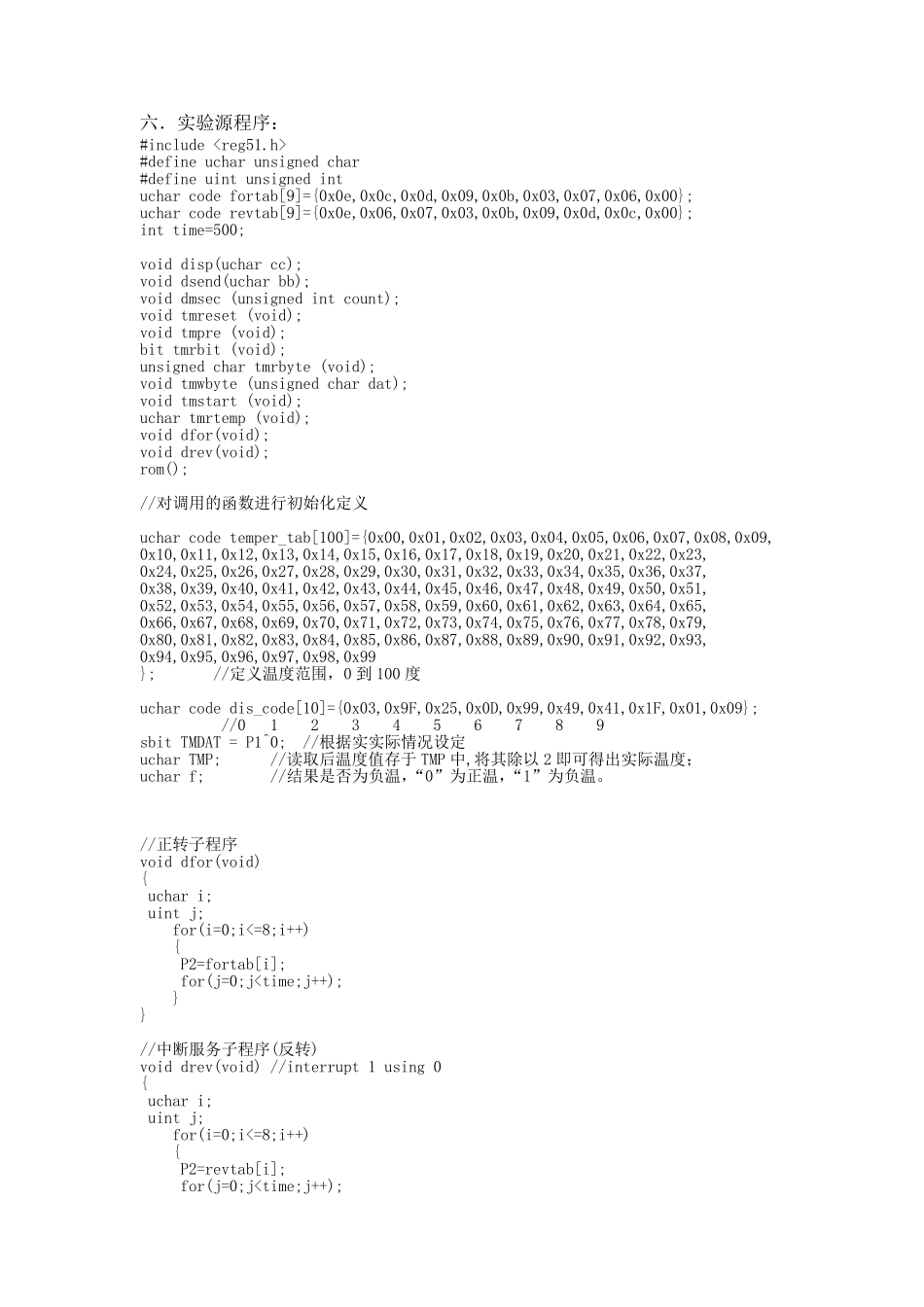

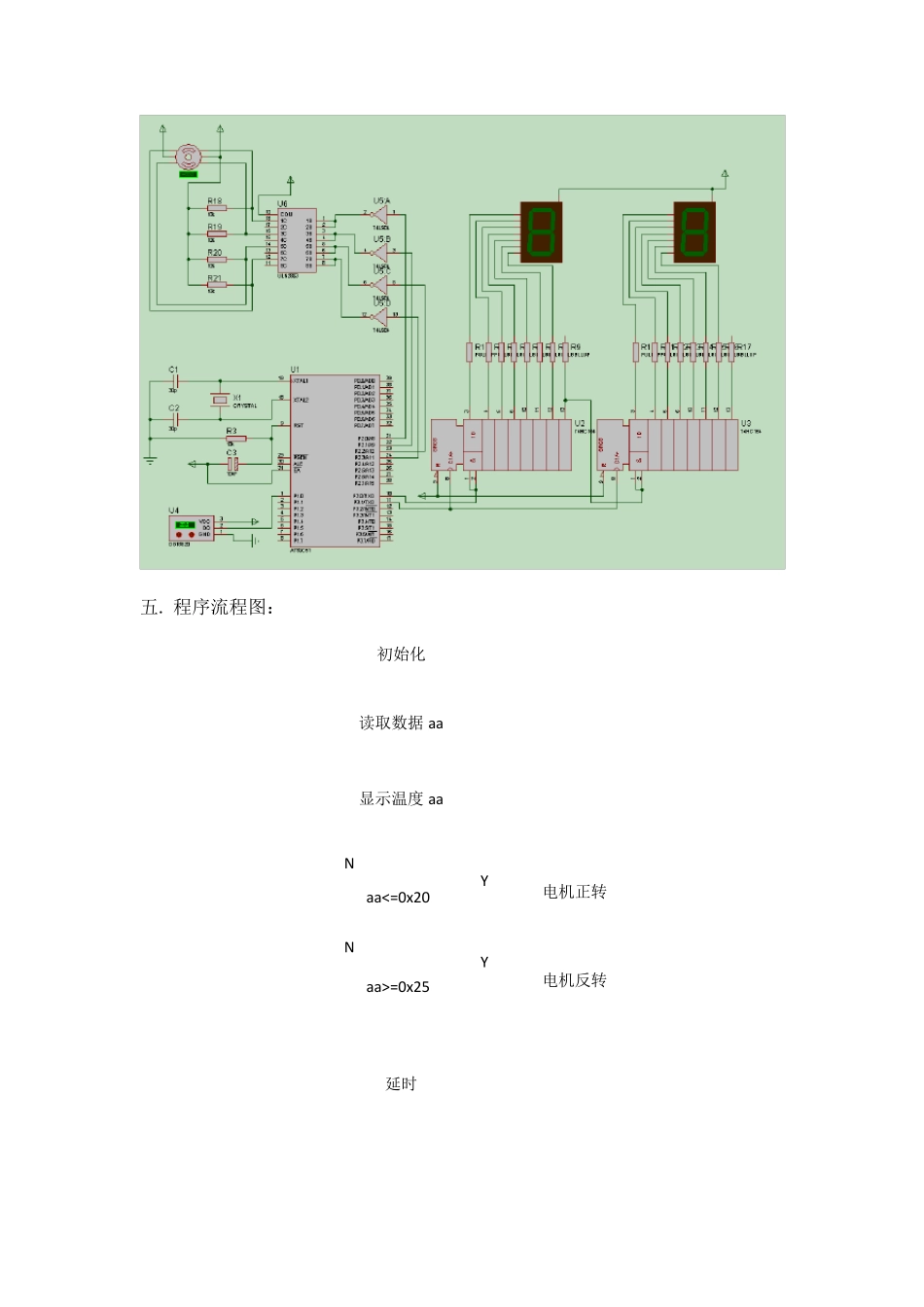

基 于 Proteus 的 单 片 机 温 控 步 进 电 机 电 路 及 程 序 仿 真 设 计 一 ． 课 设 目 的 ： 1． 通 过 本 设 计 ， 使 学 生 综 合 运 用 《 单 片 机 原 理 及 应 用 》 及 电 子 技 术 等 课 程 的 内 容 ， 为以 后 从 事 基 于 单 片 机 的 检 测 与 控 制 工 作 奠 定 一 定 的 基 础 。 2． 主 要 掌 握 芯 片 DS18B20、 ULN2803 等 器 件 的 使 用 ,掌 握 步 进 电 机 的 使 用 。 3． 学 会 用 Keil C51 语 言 编 写 一 个 完 整 的 程 序 。 4． 掌 握 单 片 机 应 用 开 发 的 全 过 程 ： 分 析 需 求 、 设 计 原 理 图 、 选 用 元 器 件 、 布 线 、 编 程 、调 试 、 撰 写 报 告 等 步 骤 。 5． 掌 握 Proteus 软 件 的 应 用 。 二 ． 课 设 内 容 ： 采 用 单 片 机 内 部 定 时 器 ， 设 计 1s 定 时 ， 每 秒 检 查 一 次 由 温 度 传 感 器 输 入 的 当 前 温 度 。 设置 温 度 的 上 限 (t2)和 下 限 (t1),假 定 当 前 温 度 为 t。 由 此 可 知 ： 若 t≥ t2， 则 控 制 步 进 电 机 顺 时 针 旋 转 ； 若 t≤t1， 则 控 制 步 进 电 机 逆时 针 旋 转 ； 若 t1＜t＜t2， 步 进 电 机 停止转 动。 三． 问题分 析 及 设 计 思路 ： 由 设 计 要 求 可 知 ， 需 要 通 过 由 温 度 传 感 器 采 集的 温 度 来控 制 步 进 电 机 的 转 动， 因此 可 以在源程 序 中加入 相应 的 语 句加以 实现。 电 路 原 理 图 的 设 计 思路 如下 ： 1． 单 片 机P1.0 接温 度 传 感 器DS18B20， 采 集外界的 当 前 温 度 。 DS18B20 的 电 源和 地线分 别接VCC 和 GND。 2． 单 片 机 P2.0～P2.3 接74LS04， 74LS04 的 输 出接ULN2803， ULN2803 的 输 出通 过 电 阻接步 进 电 机 。 3． 设 计 程 序 每 秒 检 查 一 次 由 温 度 传 感 器 输 入 的 当 前 温 度 ， 根据 设 置 的 温 度 控 制 步 进 电 机转 动的 方 向 或 停止步 进 电 机 。 四 ．...
