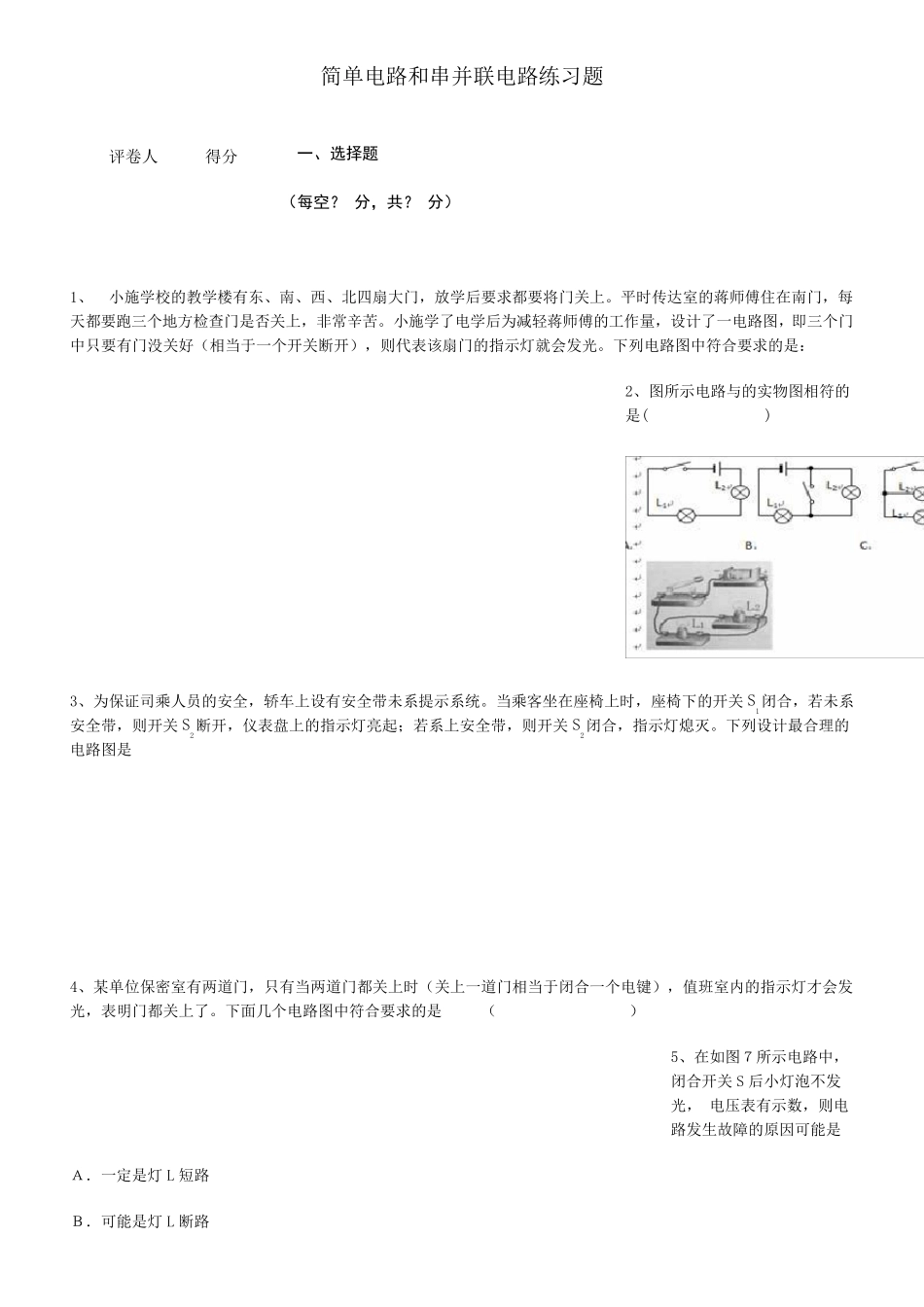

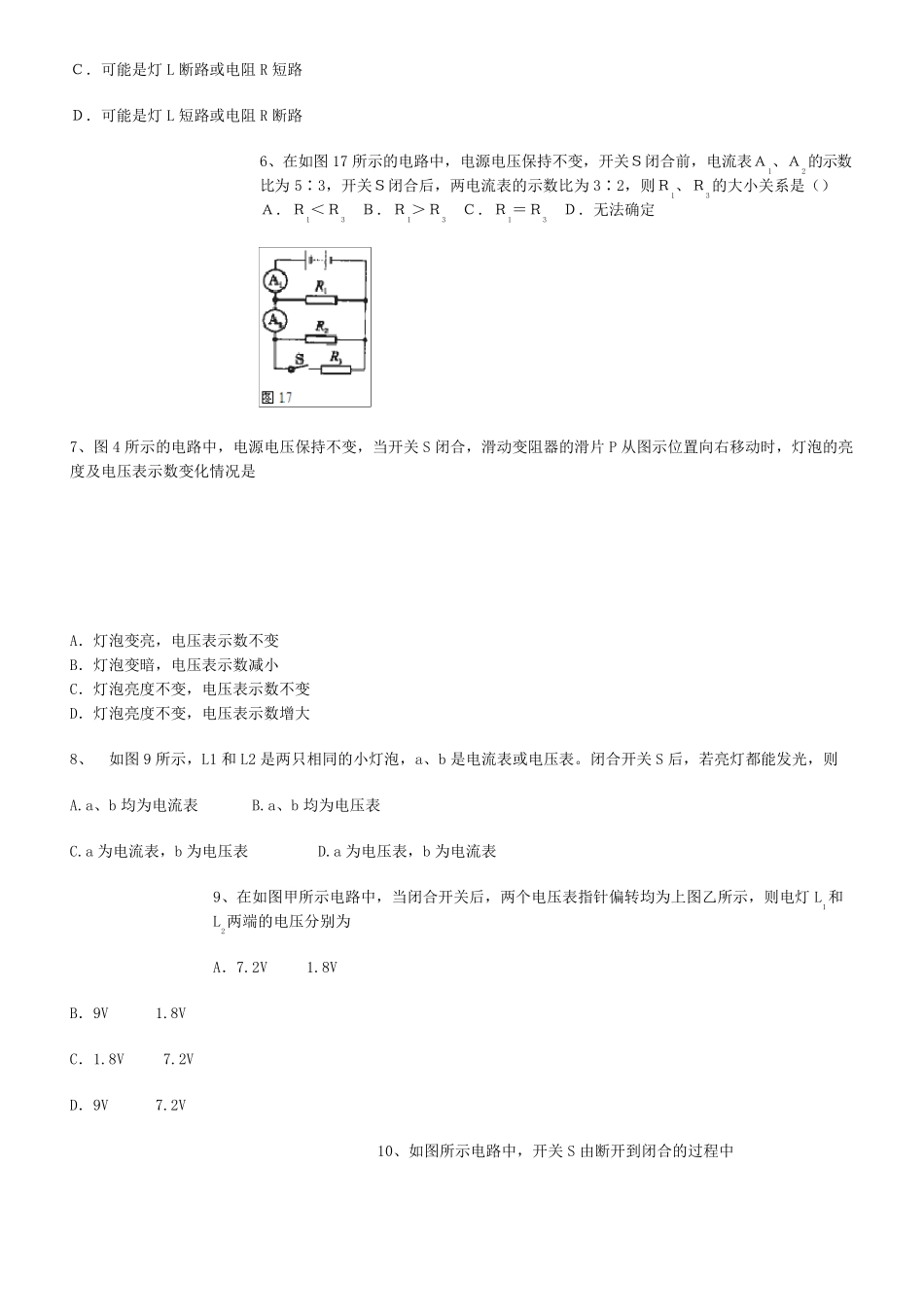

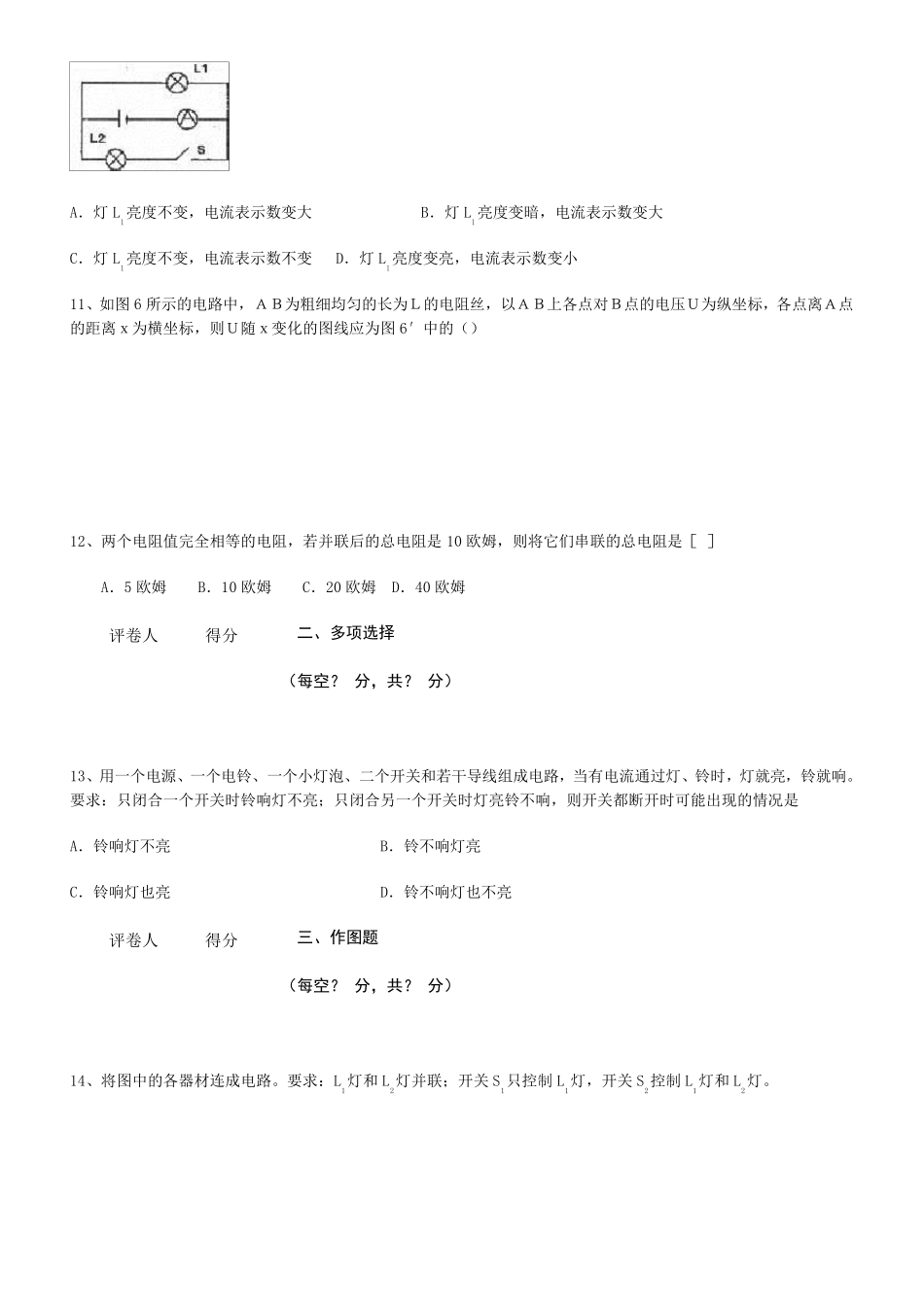

简单电路和串并联电路练习题 一、选择题 （每空？ 分，共？ 分） 1、 小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是： 2、图所示电路与的实物图相符的是( ) 3、为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关 S1闭合，若未系安全带，则开关 S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关 S2闭合，指示灯熄灭。下列设计最合理的电路图是 4、某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了。下面几个电路图中符合要求的是 （ ） 5、在如图７所示电路中，闭合开关 S 后小灯泡不发光， 电压表有示数，则电路发生故障的原因可 能 是 Ａ ． 一定 是灯 L 短 路 Ｂ ． 可 能 是灯 L 断路 评 卷 人 得 分 Ｃ．可能是灯L 断路或电阻R 短路 Ｄ．可能是灯L 短路或电阻R 断路 6、在如图17 所示的电路中，电源电压保持不变，开关Ｓ闭合前，电流表Ａ1、Ａ2的示数比为5∶3，开关Ｓ闭合后，两电流表的示数比为3∶2，则Ｒ1、Ｒ3的大小关系是（） Ａ．Ｒ1＜Ｒ3 Ｂ．Ｒ1＞Ｒ3 Ｃ．Ｒ1＝Ｒ3 Ｄ．无法确定 7、图4 所示的电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片 P 从图示位置向右移动时，灯泡的亮度及电压表示数变化情况是 A．灯泡变亮，电压表示数不变 B．灯泡变暗，电压表示数减小 C．灯泡亮度不变，电压表示数不变 D．灯泡亮度不变，电压表示数增大 8、 如图9 所示，L1 和 L2 是两只相同的小灯泡，a、b 是电流表或电压表。闭合开关S 后，若亮灯都能发光，则 A.a、b 均为电流表 B.a、b 均为电压表 C.a 为电流表，b 为电压表 D.a 为电压表，b 为电流表 9、在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为上图乙所示，则电灯L1和L2两端的电压分别为 A．7.2V 1.8V B．9V 1.8V C．1.8V 7.2V D．9V 7.2V 10、如图所示电路中，开关S 由断开到闭合的过程中 A．灯Ll亮度不变，电流表示数变大 B．灯Ll亮度变暗，电流表示数变大 C．灯Ll亮度不变，电流表...
