1000kV特高压安吉站简介VIP免费

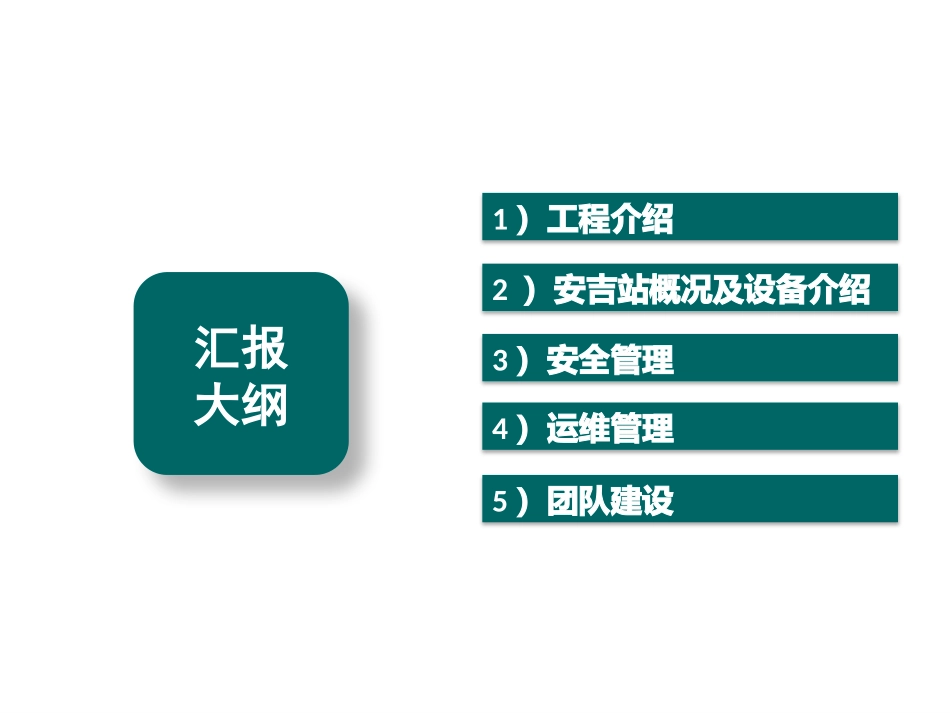

1000kV特高压安吉站工作汇报1）工程介绍2）安吉站概况及设备介绍3）安全管理4）运维管理5）团队建设汇报大纲工程介绍皖电东送特高压交流示范工程世界首个商业化运行的同塔双回路特高压交流输电工程。我国特高压交流电网大规模建设的示范工程。进一步验证了特高压交流输电大容量、远距离、低能耗、省占地的优势。巩固了我国在特高压技术方面的国际领先优势，对推动我国电力工业和装备制造业的发展，保障电力可靠供应和国家能源安全拥有重要意义。工程介绍皖电东送特高压交流示范工程世界首个商业化运行的同塔双回路特高压交流输电工程。我国特高压交流电网大规模建设的示范工程。进一步验证了特高压交流输电大容量、远距离、低能耗、省占地的优势。进一步巩固了我国在特高压输电技术方面的国际领先优势，对推动我国电力工业和装备制造业的科学发展，保障电力可靠供应和国家能源安全拥有重要意义。工程介绍淮南站芜湖站安吉站练塘站淮河大跨越长江大跨越皖电东送工程包括四站三线，起于安徽淮南站，经安徽芜湖站、浙江安吉站，止于上海练塘站。总变电容量21000MVA，线路全长2*648.7km，途径安徽、浙江、江苏、上海四省市，先后跨越淮河和长江。工程介绍淮南站芜湖站安吉站练塘站淮河大跨越长江大跨越皖电东送工程包括四站三线，起于安徽淮南站，经安徽芜湖站、浙江安吉站，止于上海练塘站。总变电容量21000MVA，线路全长2*648.7km，途径安徽、浙江、江苏、上海四省市，先后跨越淮河和长江。工程介绍国家发改委正式核准2011年9月27日2011年10月2013年8月23日2013年9月18日2013年9月25日2013年9月25日10时开工建设工程竣工完成系统调试投入试运行完成168小时试运行正式投入商业运行时间工程建设里程碑工程介绍国家发改委正式核准2011年9月27日2011年10月2013年8月23日2013年9月18日2013年9月25日2013年9月25日10时开工建设工程竣工完成系统调试投入试运行完成168小时试运行正式投入商业运行时间工程建设里程碑安吉站介绍1000千伏特高压安吉站位于浙江省湖州市安吉县梅溪镇南5km处，是浙江省第一座1000千伏特高压交流变电站。特高压安吉站14232台300万千伏安主变（终期4台）1000千伏采用GIS设备，一个半断路器接线，出线4回，2组72万千乏高抗每台主变110千伏侧装设1组24万千乏低压电抗器和2组24万千乏低压电容器。500千伏采用GIS设备，一个半断路器接线，出线4回安吉站介绍1000kV主变压器主变工作和试验电压极高，容量超大1000kV主变是我国自主研制的特大容量变压器，由特变电工生产八大特点采用中性点无励磁调压方式采用分体结构，分为主体变和调压变调压变带补偿绕组高、重、大运输难度高主体变采用OFAF冷却方式采用单相五柱铁心，三柱套线圈的结构操作冲击电压1800kV雷电冲击电压2250kV正常工作电压1100kV安吉站介绍1000kVGIS设备现场为一字形结构，采用并联补偿伸缩节1000千伏GIS开关设备本期有第二、第三、第五、第六共四串，第二、第五串为不完整串，第三、第六串为完整串，共10个开关单元，厂家均为新东北电气生产。七大特点采用SF6气体绝缘，采用内置式CT和PT开关为两断口结构，内部并联合闸电阻，液压弹簧机构，4个氮气桶VFTO：特快速暂态过电压母线长：431.2米气室多，有357个气室采用局放在线监测装置安吉站介绍1000kV线路及高抗铁心采用两个单相带旁轭式结构，两个铁心的心柱由铁心饼组成1000千伏出线4回，至安徽芜湖、上海练塘各2回，分别为：湖安Ⅰ线、湖安Ⅱ线、安塘Ⅰ线、安塘Ⅱ线。湖安Ⅱ线、安塘Ⅱ线分别装设1组72万千乏高抗，由特变电工衡阳变压器厂生产，冷却方式为ONAN、ONAF，经中性点小电抗器接地。主要特点线圈为饼式绕组，两柱串联结构，每柱线圈皆为中部出线第一个器身铁芯第二个器身铁芯安吉站介绍高抗回路优化过程东线工程4元件方案1个避雷器、1个CVT东线工程9元件方案3个绝缘子、1个接地刀2个避雷器、1个CVT中线工程7元件方案2个绝缘子、1个接地刀1个避雷器、1个CVT1个高抗套管1个GIS套管安吉站介绍500kVGIS设备500kV系统采用3/2接线方式。500kV出线4回，至湖州妙西变和杭州仁和变各两回，分别为安妙5825线、吉妙5826线、安仁5827线、安和5828线安吉...
