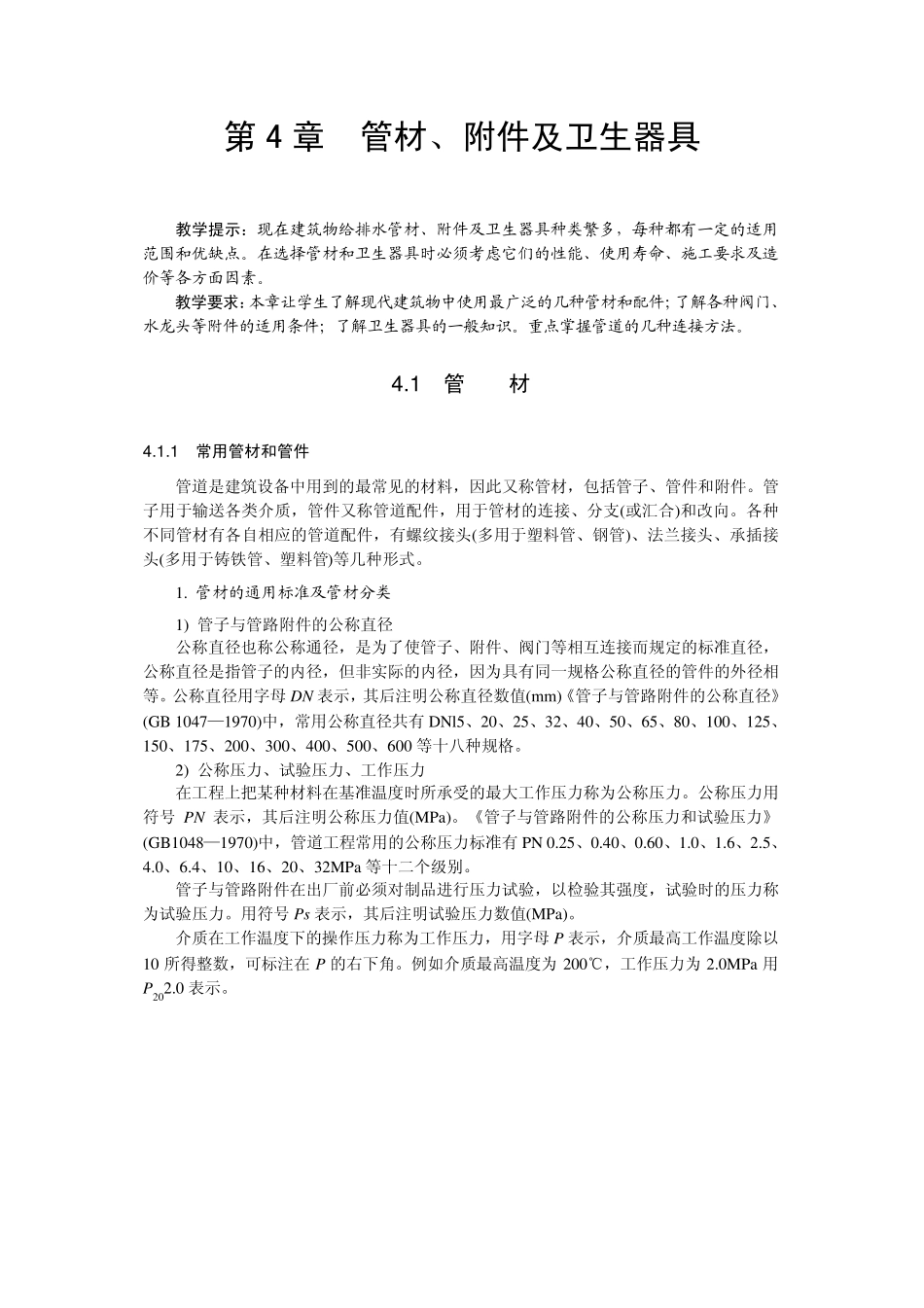

第 4 章 管材、附件及卫生器具 教学提示：现在建筑物给排水管材、附件及卫生器具种类繁多，每种都有一定的适用范围和优缺点。在选择管材和卫生器具时必须考虑它们的性能、使用寿命、施工要求及造价等各方面因素。 教学要求：本章让学生了解现代建筑物中使用最广泛的几种管材和配件；了解各种阀门、水龙头等附件的适用条件；了解卫生器具的一般知识。重点掌握管道的几种连接方法。 4 .1 管 材 4 .1 .1 常用管材和管件 管道是建筑设备中用到的最常见的材料，因此又称管材，包括管子、管件和附件。管子用于输送各类介质，管件又称管道配件，用于管材的连接、分支(或汇合)和改向。各种不同管材有各自相应的管道配件，有螺纹接头(多用于塑料管、钢管)、法兰接头、承插接头(多用于铸铁管、塑料管)等几种形式。 1. 管材的通用标准及管材分类 1) 管子与管路附件的公称直径 公称直径也称公称通径，是为了使管子、附件、阀门等相互连接而规定的标准直径，公称直径是指管子的内径，但非实际的内径，因为具有同一规格公称直径的管件的外径相等。公称直径用字母 DN 表示，其后注明公称直径数值(m m )《管子与管路附件的公称直径》(GB 1047—1970)中，常用公称直径共有 DNl5、20、25、32、40、50、65、80、100、125、150、175、200、300、400、500、600 等十八种规格。 2) 公称压力、试验压力、工作压力 在工程上把某种材料在基准温度时所承受的最大工作压力称为公称压力。公称压力用符号 PN 表示，其后注明公称压力值(MPa)。《管子与管路附件的公称压力和试验压力》(GB1048—1970)中，管道工程常用的公称压力标准有 PN 0.25、0.40、0.60、1.0、1.6、2.5、4.0、6.4、10、16、20、32MPa 等十二个级别。 管子与管路附件在出厂前必须对制品进行压力试验，以检验其强度，试验时的压力称为试验压力。用符号 Ps表示，其后注明试验压力数值(MPa)。 介质在工作温度下的操作压力称为工作压力，用字母 P 表示，介质最高工作温度除以10 所得整数，可标注在 P 的右下角。例如介质最高温度为 200℃，工作压力为 2.0MPa 用P202.0 表示。 第 1 篇 建筑给水排水工程 ·79··79· 2. 常用管材和管件 管道工程所用的管材可分为金属管材和非金属管材两种。金属管材又分为钢管、铸铁管和铜管等，非金属管材有钢筋混凝土管、石棉水泥管、塑料管和陶土管等。 1) 钢管 常用钢管分为焊接钢管和无缝钢管。钢管具有强度高、承受...
