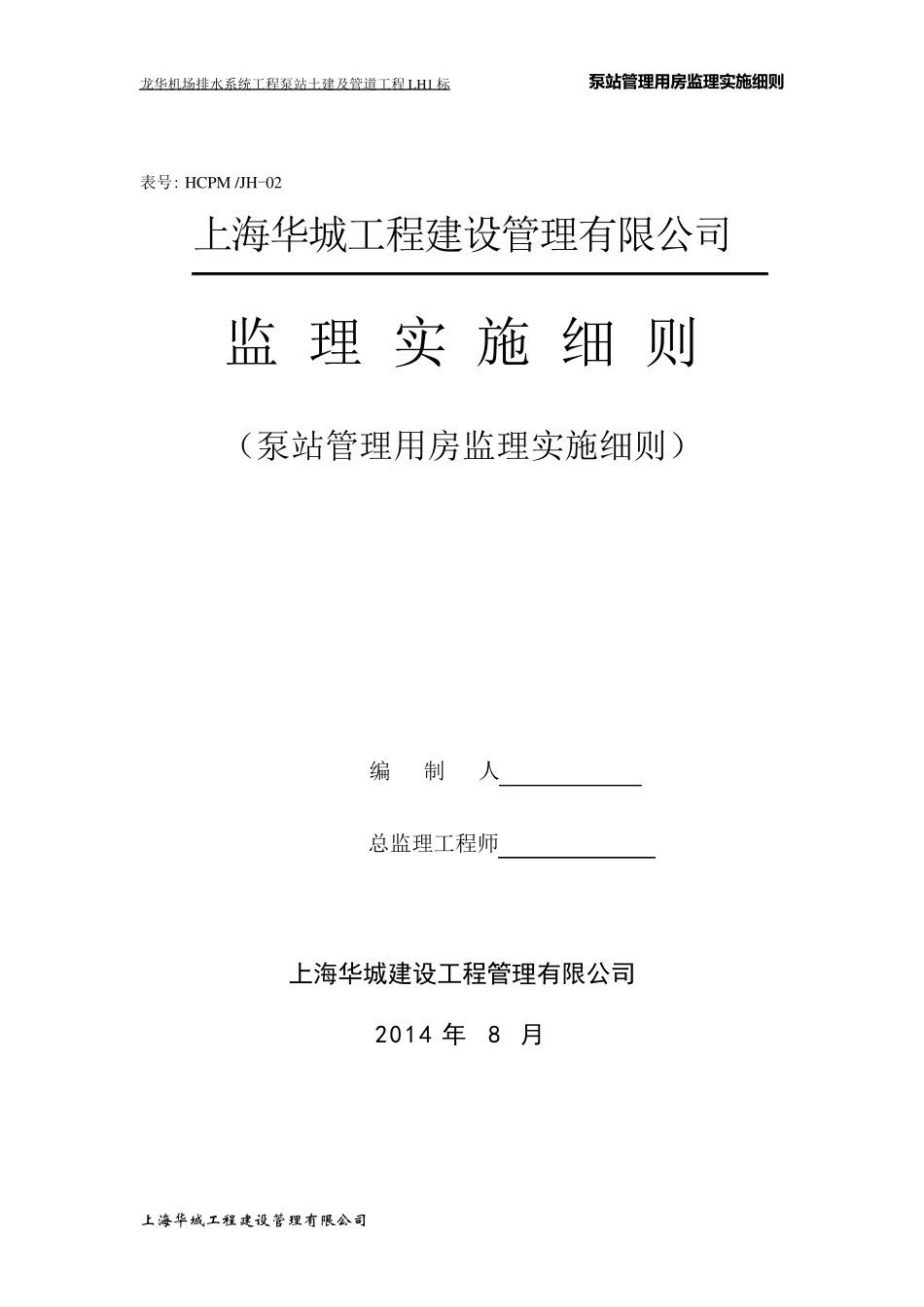

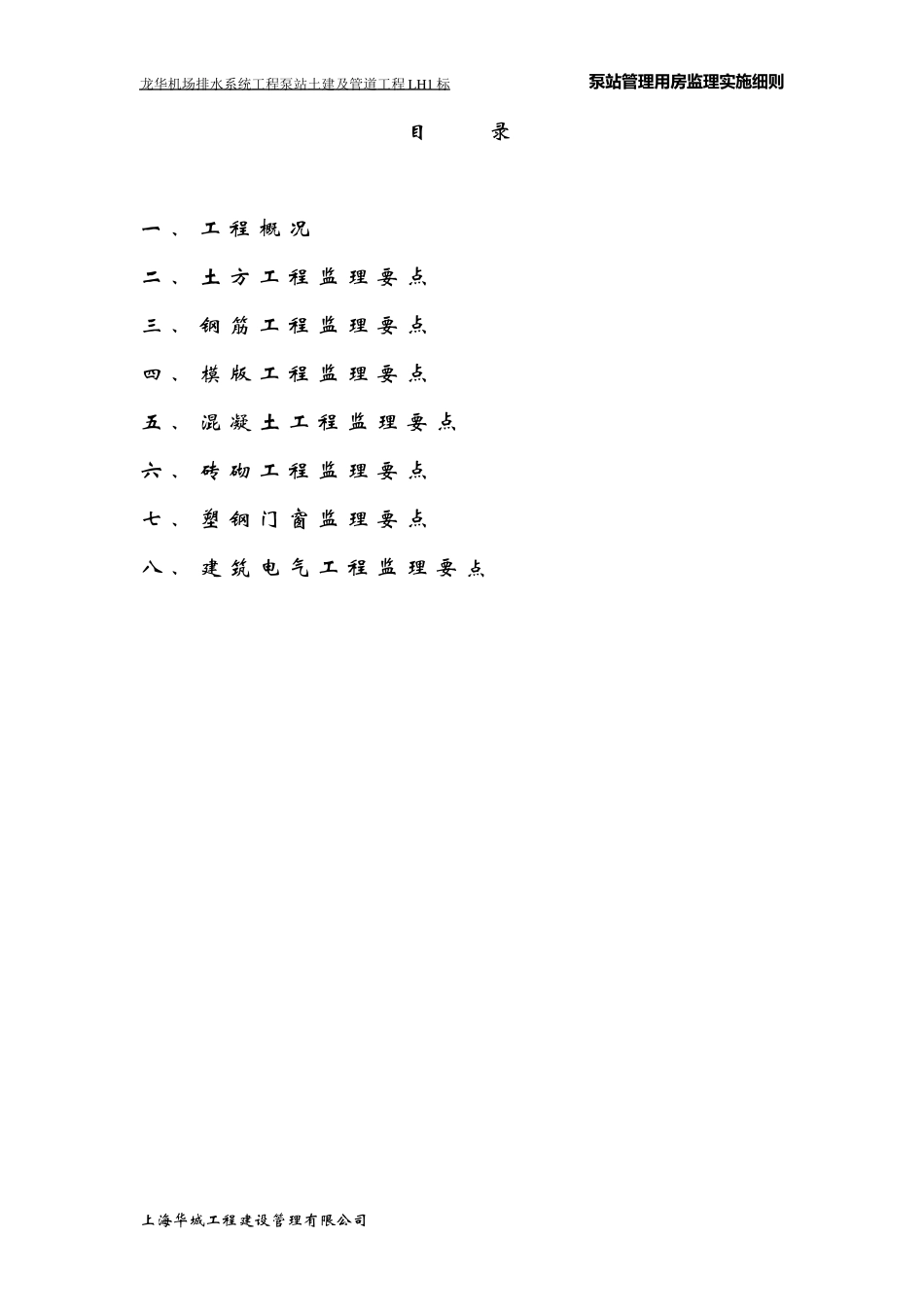

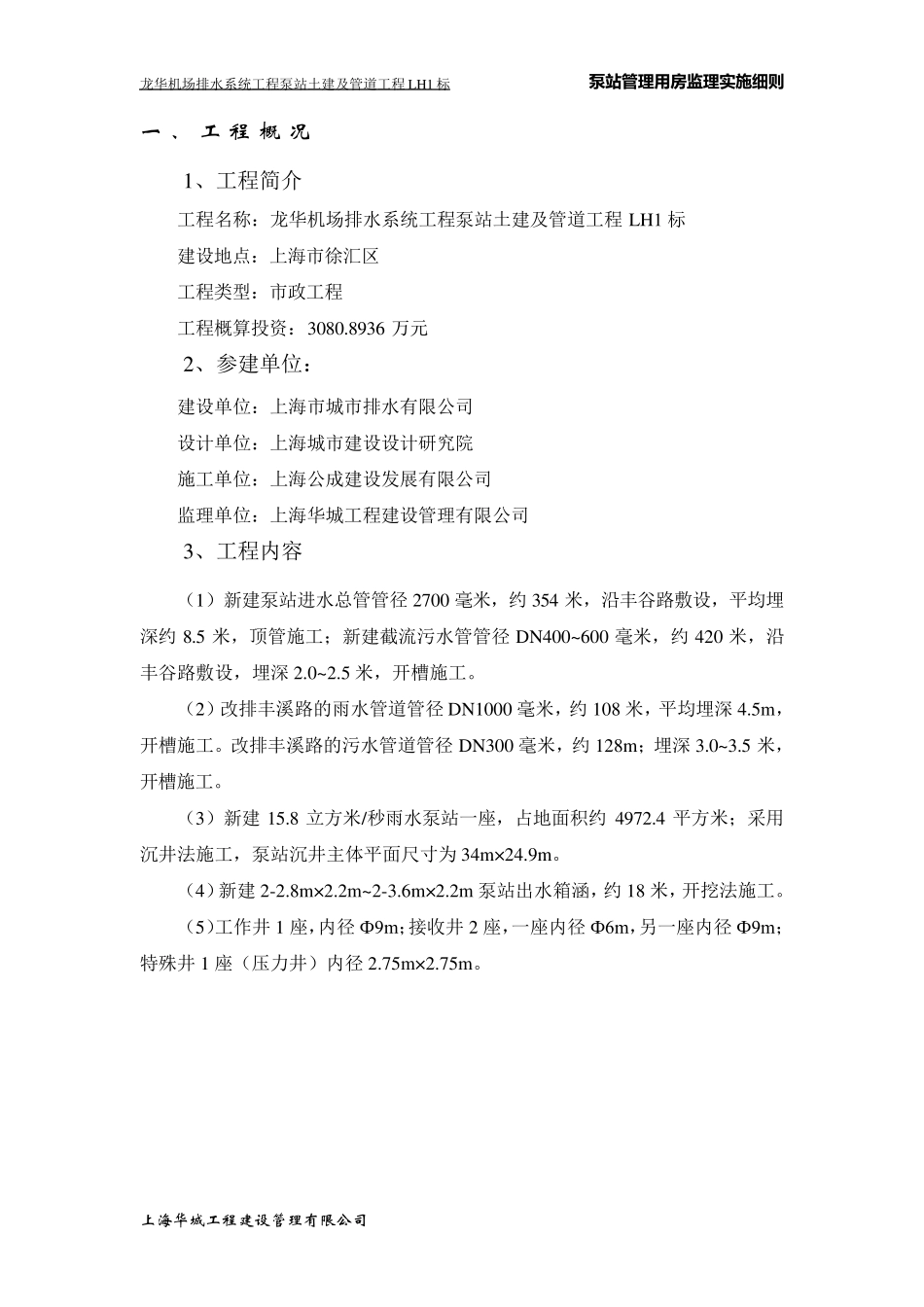

龙华机场排水系统工程泵站土建及管道工程LH1 标 泵 站 管 理 用 房 监 理 实 施 细 则 上海华城工程建设管理有限公司 表号: HCPM /JH-02 上海华城工程建设管理有限公司 监 理 实 施 细 则 （泵站管理用房监理实施细则） 编 制 人 总监理工程师 上海华城建设工程管理有限公司 2014 年 8 月 龙华机场排水系统工程泵站土建及管道工程 LH1 标 泵 站 管 理 用 房 监 理 实 施 细 则 上海华城工程建设管理有限公司 目 录 一 、 工 程 概 况 二 、 土 方 工 程 监 理 要 点 三 、 钢 筋 工 程 监 理 要 点 四 、 模 版 工 程 监 理 要 点 五 、 混 凝 土 工 程 监 理 要 点 六 、 砖 砌 工 程 监 理 要 点 七 、 塑 钢 门 窗 监 理 要 点 八 、 建 筑 电 气 工 程 监 理 要 点 龙华机场排水系统工程泵站土建及管道工程LH1 标 泵 站 管 理 用 房 监 理 实 施 细 则 上海华城工程建设管理有限公司 一 、 工 程 概 况 1、工程简介 工程名称：龙华机场排水系统工程泵站土建及管道工程LH1 标 建设地点：上海市徐汇区 工程类型：市政工程 工程概算投资：3080.8936 万元 2、参建单位： 建设单位：上海市城市排水有限公司 设计单位：上海城市建设设计研究院 施工单位：上海公成建设发展有限公司 监理单位：上海华城工程建设管理有限公司 3、工程内容 （1）新建泵站进水总管管径 2700 毫米，约 354 米，沿丰谷路敷设，平均埋深约 8.5 米，顶管施工；新建截流污水管管径 DN400~600 毫米，约 420 米，沿丰谷路敷设，埋深 2.0~2.5 米，开槽施工。 （2）改排丰溪路的雨水管道管径 DN1000 毫米，约 108 米，平均埋深 4.5m，开槽施工。改排丰溪路的污水管道管径 DN300 毫米，约 128m；埋深 3.0~3.5 米，开槽施工。 （3）新建15.8 立方米/秒雨水泵站一座，占地面积约 4972.4 平方米；采用沉井法施工，泵站沉井主体平面尺寸为 34m×24.9m。 （4）新建2-2.8m×2.2m~2-3.6m×2.2m 泵站出水箱涵，约 18 米，开挖法施工。 （5）工作井 1 座，内径 Ф9m；接收井 2 座，一座内径 Ф6m，另一座内径 Ф9m；特殊井 1 座（压力井）内径 2.75m×2.75m。 龙华机场排水系统工程泵站土建及管道工程LH1 标 泵 站 管 理 用 房 监 理 实 施 细 则 上海...
