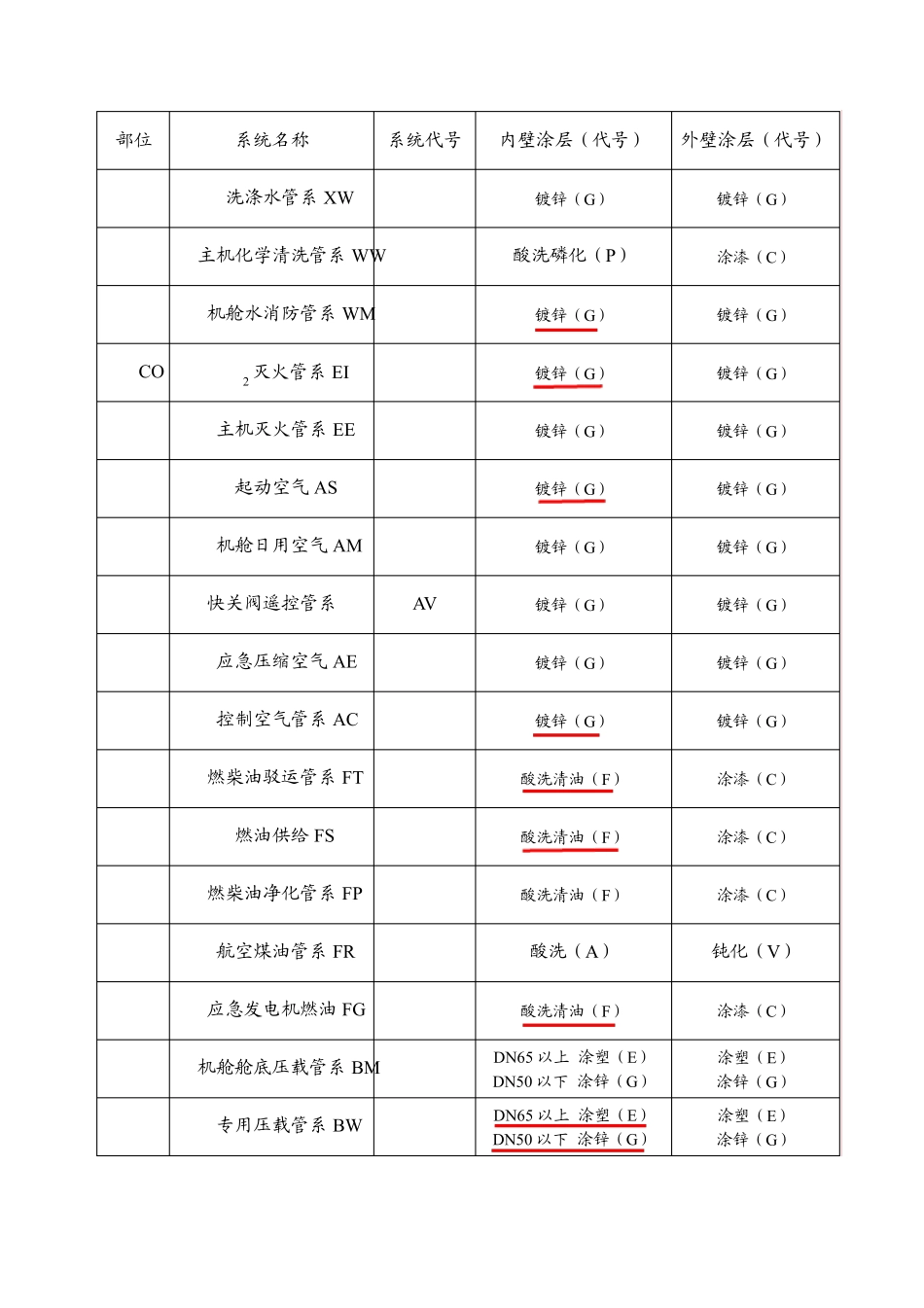

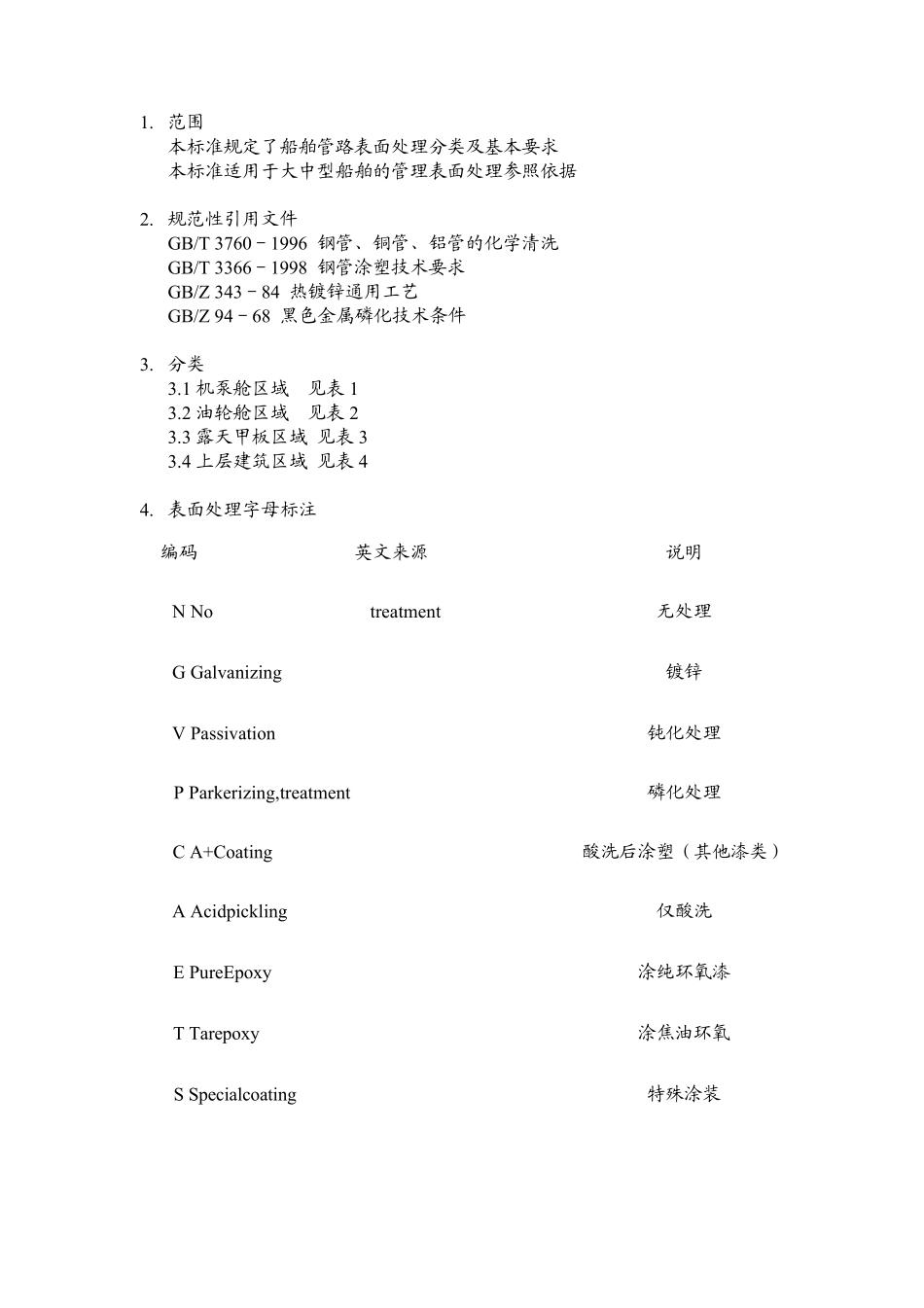

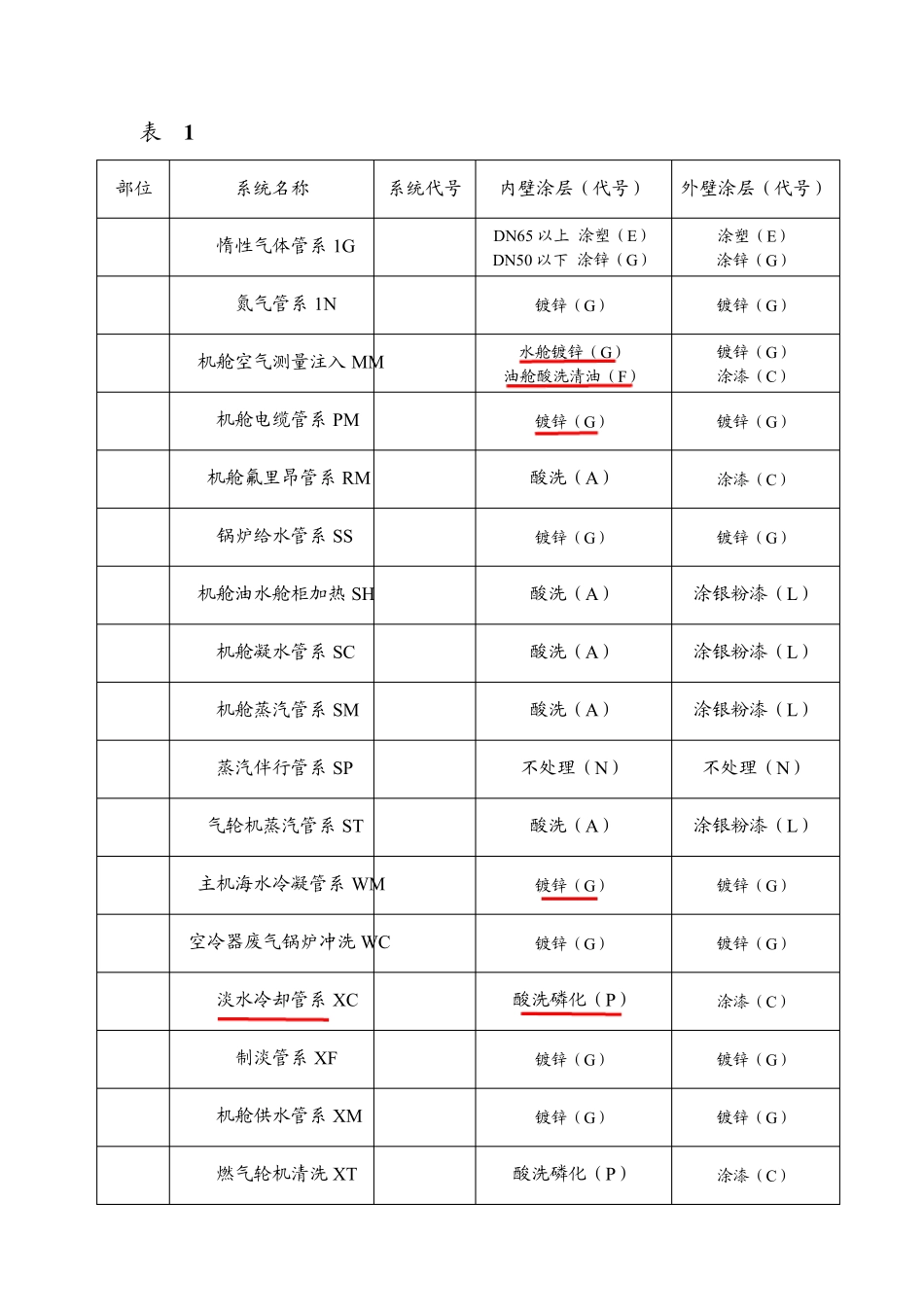

1. 范围 本标准规定了船舶管路表面处理分类及基本要求 本标准适用于大中型船舶的管理表面处理参照依据 2. 规范性引用文件 GB/T 3760-1996 钢管、铜管、铝管的化学清洗 GB/T 3366-1998 钢管涂塑技术要求 GB/Z 343-84 热镀锌通用工艺 GB/Z 94-68 黑色金属磷化技术条件 3. 分类 3.1 机泵舱区域 见表 1 3.2 油轮舱区域 见表 2 3.3 露天甲板区域 见表 3 3.4 上层建筑区域 见表 4 4. 表面处理字母标注 编码 英文来源 说明 N No treatment 无处理 G Galvanizing 镀锌 V Passivation 钝化处理 P Parkerizing,treatment 磷化处理 C A+Coating 酸洗后涂塑(其他漆类) A Acidpickling 仅酸洗 E PureEpoxy 涂纯环氧漆 T Tarepoxy 涂焦油环氧 S Specialcoating 特殊涂装 表 1 部位 系统名称 系统代号内壁涂层(代号) 外壁涂层(代号) 惰性气体管系 1G DN65 以上 涂塑(E) DN50 以下 涂锌(G) 涂塑(E) 涂锌(G) 氮气管系 1N 镀锌(G) 镀锌(G) 机舱空气测量注入 MM 水舱镀锌(G) 油舱酸洗清油(F) 镀锌(G) 涂漆(C) 机舱电缆管系 PM 镀锌(G) 镀锌(G) 机舱氟里昂管系 RM 酸洗(A) 涂漆(C) 锅炉给水管系 SS 镀锌(G) 镀锌(G) 机舱油水舱柜加热 SH 酸洗(A) 涂银粉漆(L) 机舱凝水管系 SC 酸洗(A) 涂银粉漆(L) 机舱蒸汽管系 SM 酸洗(A) 涂银粉漆(L) 蒸汽伴行管系 SP 不处理(N) 不处理(N) 气轮机蒸汽管系 ST 酸洗(A) 涂银粉漆(L) 主机海水冷凝管系 WM 镀锌(G) 镀锌(G) 空冷器废气锅炉冲洗 WC 镀锌(G) 镀锌(G) 淡水冷却管系 XC 酸洗磷化(P) 涂漆(C) 制淡管系 XF 镀锌(G) 镀锌(G) 机舱供水管系 XM 镀锌(G) 镀锌(G) 燃气轮机清洗 XT 酸洗磷化(P) 涂漆(C) 部位 系统名称 系统代号内壁涂层(代号) 外壁涂层(代号) 洗涤水管系 XW 镀锌(G) 镀锌(G) 主机化学清洗管系 WW 酸洗磷化(P) 涂漆(C) 机舱水消防管系 WM 镀锌(G) 镀锌(G) CO2 灭火管系 EI 镀锌(G) 镀锌(G) 主机灭火管系 EE 镀锌(G) 镀锌(G) 起动空气 AS 镀锌(G) 镀锌(G) 机舱日用空气 AM 镀锌(G) 镀锌(G) 快关阀遥控管系 AV 镀锌(G) 镀锌(G) 应急压缩空气 AE 镀锌(G) 镀锌(G) 控制空气管系 AC...
