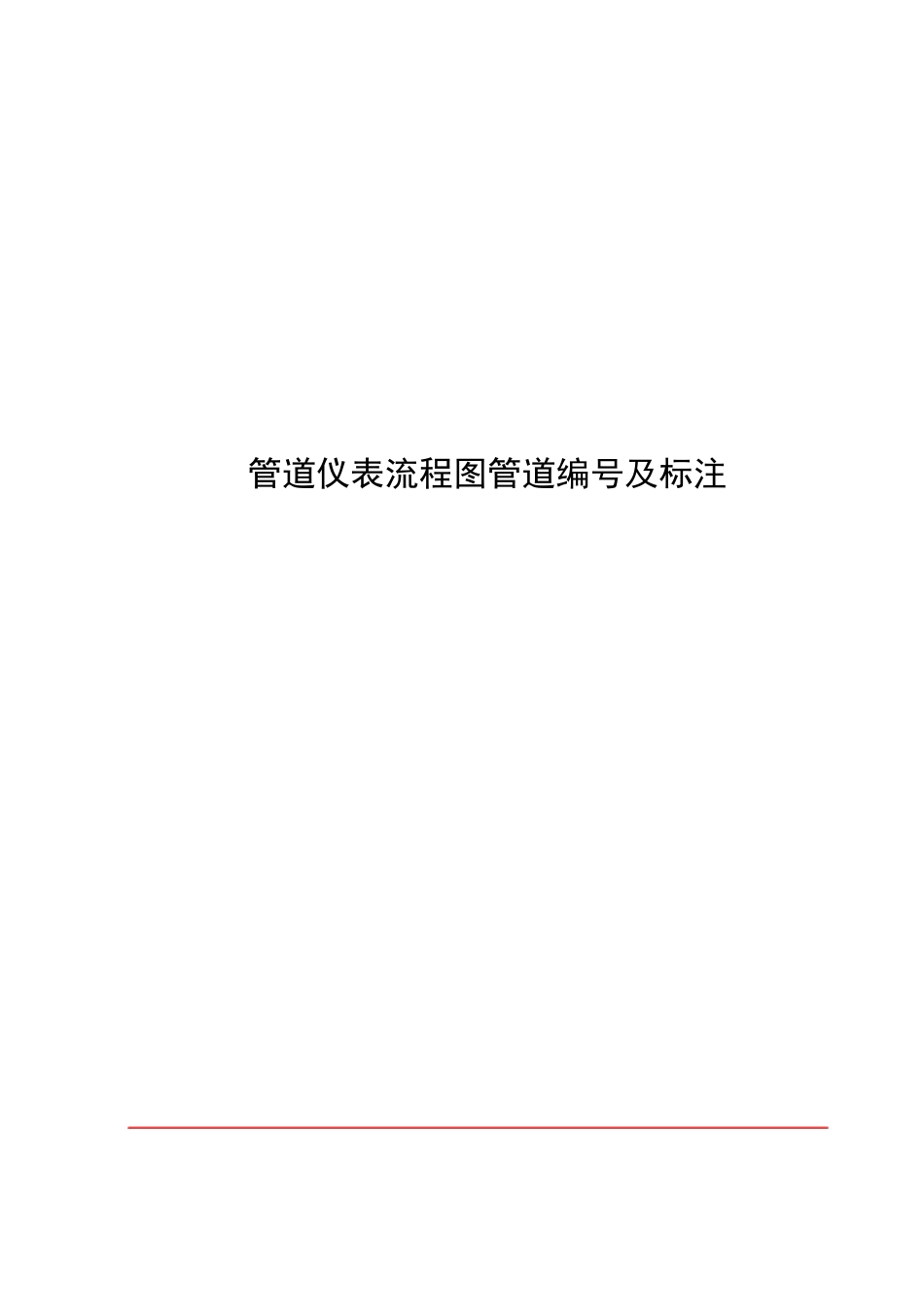

管道仪表流程图管道编号及标注VIP免费

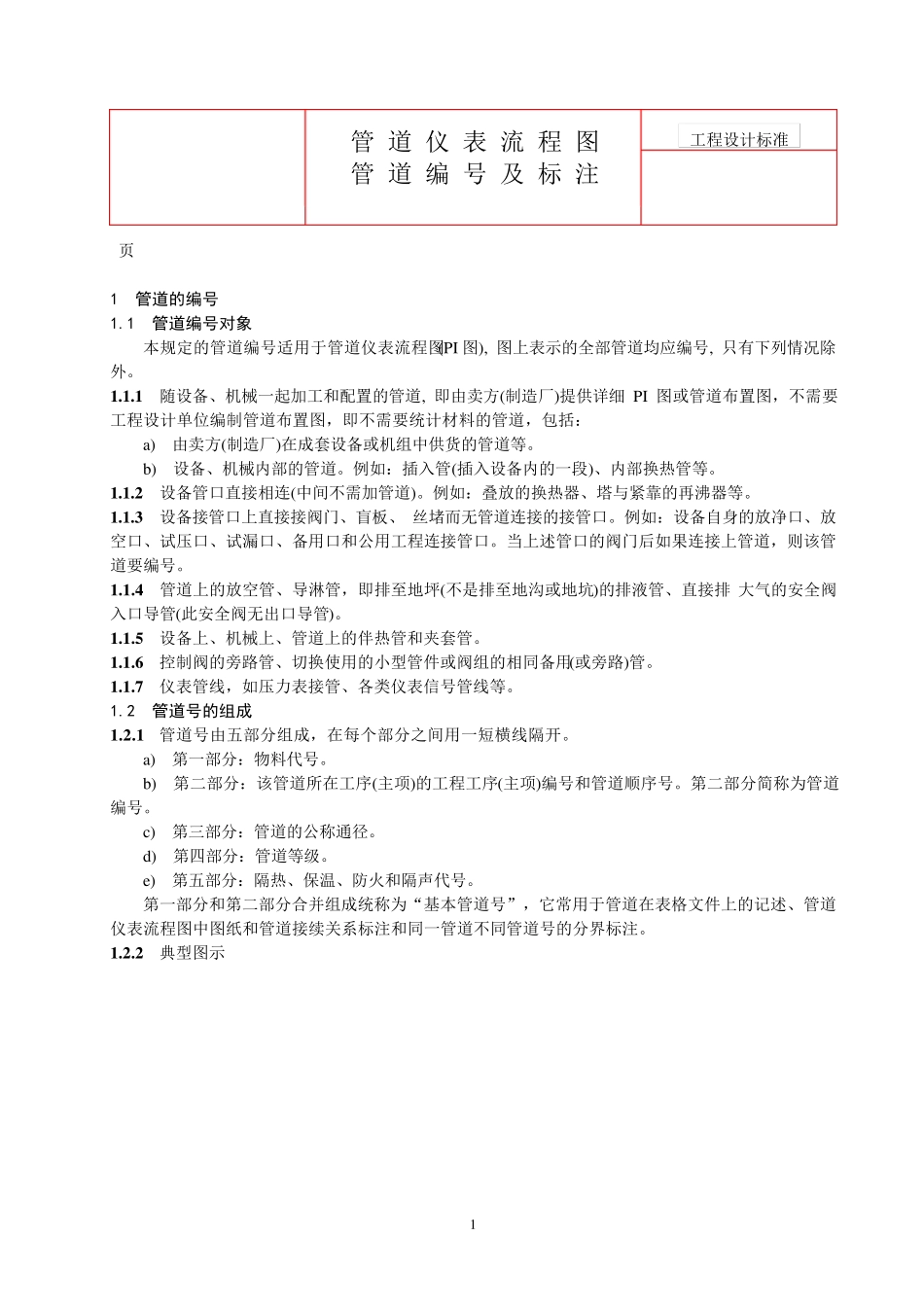

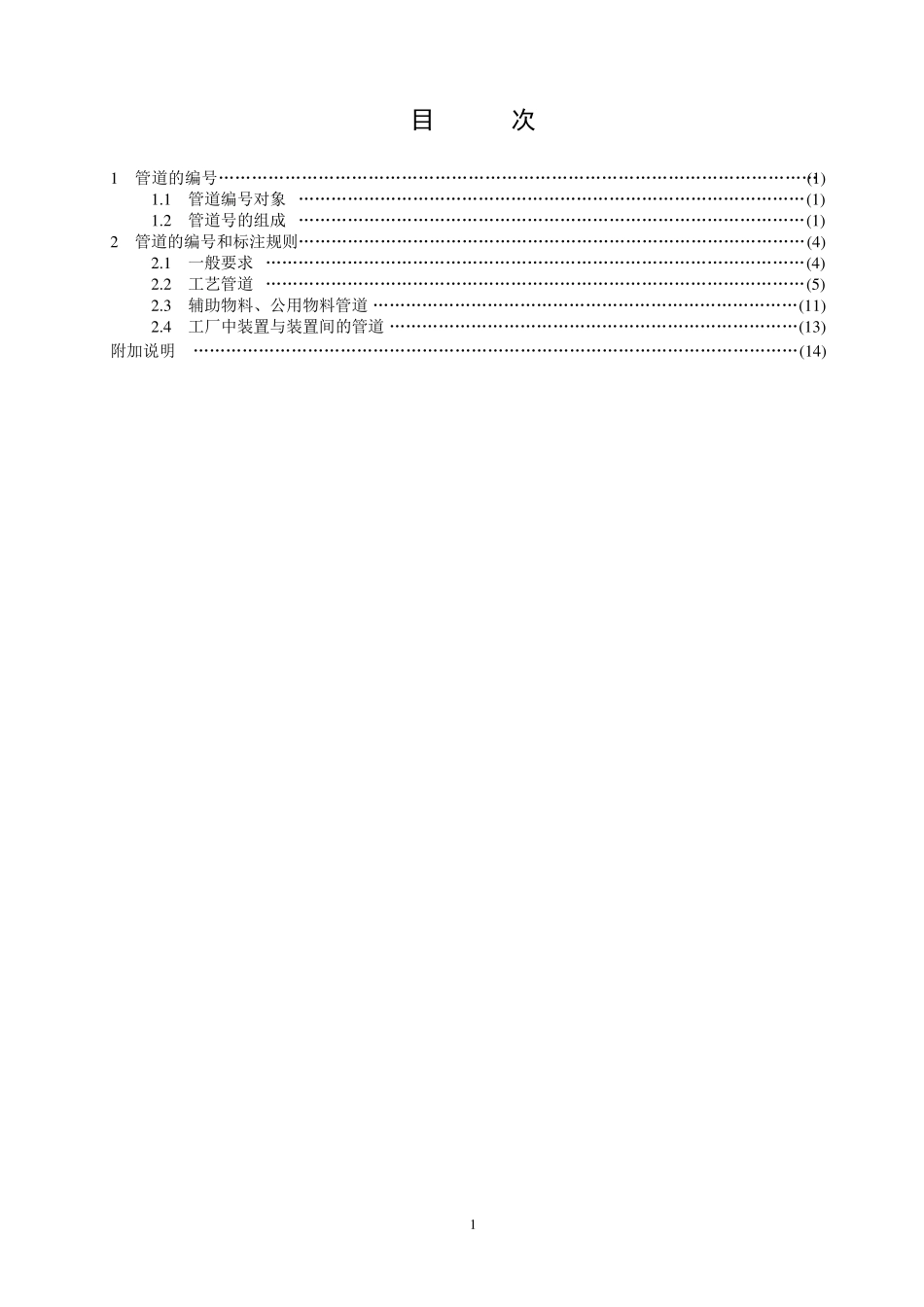

管道仪表流程图管道编号及标注 1 目 次 1 管道的编号………………………………………………………………………………………………(1 ) 1 .1 管道编号对象 …………………………………………………………………………………(1 ) 1 .2 管道号的组成 …………………………………………………………………………………(1 ) 2 管道的编号和标注规则…………………………………………………………………………………(4 ) 2 .1 一般要求 ………………………………………………………………………………………(4 ) 2 .2 工艺管道 ………………………………………………………………………………………(5 ) 2 .3 辅助物料、公用物料管道 ……………………………………………………………………(1 1 ) 2 .4 工厂中装置与装置间的管道 …………………………………………………………………(1 3 ) 附加说明 …………………………………………………………………………………………………(1 4 ) 1 页 1 管道的编号 1.1 管道编号对象 本 规 定 的 管 道 编 号 适 用 于 管 道 仪 表 流 程 图(PI 图 ), 图 上 表 示 的 全 部 管 道 均 应 编 号 , 只 有 下 列 情 况 除外 。 1 .1 .1 随 设 备 、 机 械 一 起 加 工 和 配 置 的 管 道 , 即 由 卖 方 (制 造 厂 )提 供 详 细PI 图 或 管 道 布 置 图 ， 不 需 要工 程 设 计 单 位 编 制 管 道 布 置 图 ， 即 不 需 要 统 计 材 料 的 管 道 ， 包 括 ： a) 由 卖 方 (制 造 厂 )在 成 套 设 备 或 机 组 中 供 货 的 管 道 等 。 b) 设 备 、 机 械 内 部 的 管 道 。 例 如 ： 插 入 管 (插 入 设 备 内 的 一 段 )、 内 部 换 热 管 等 。 1 .1 .2 设 备 管 口 直 接 相 连 (中 间 不 需 加 管 道 )。 例 如 ： 叠 放 的 换 热 器 、 塔 与 紧 靠 的 再 沸 器 等 。 1 .1 .3 设 备 接 管 口 上 直 接 接 阀 门 、 盲 板 、 丝 堵 而 无 管 道 连 接 的 接 管 口 。 例 如 ： 设 备 自 身 的 放 净 口 、 放空 口 、 试 压 口 、 试 漏 口 、 备 用 口 和 公 用 工 ...
