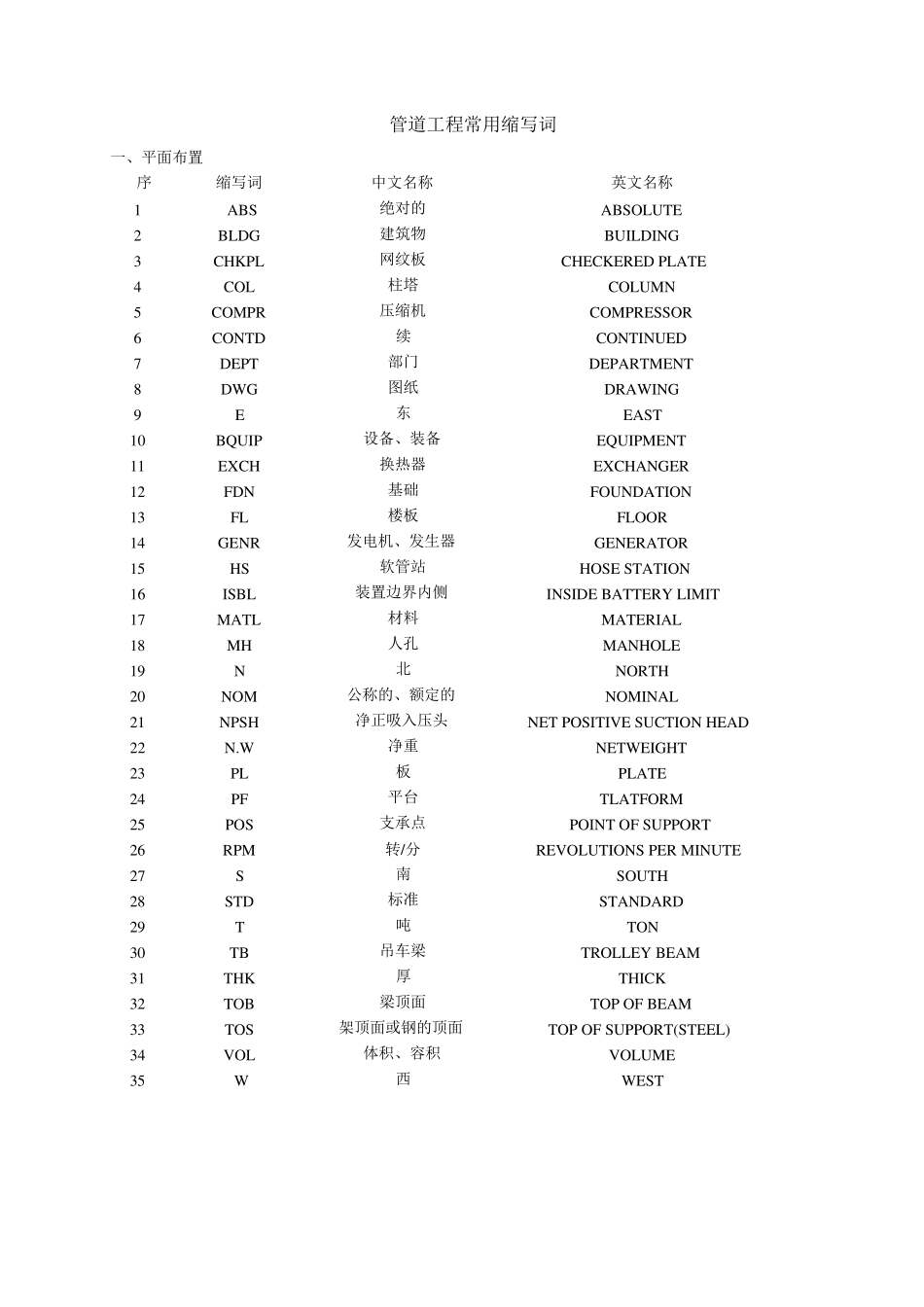

管道工程常用缩写词 一、平面布置 序缩写词 中文名称 英文名称 1 ABS 绝对的 ABSOLUTE 2 BLDG 建筑物 BUILDING 3 CHKPL 网纹板 CHECKERED PLATE 4 COL 柱塔 COLUMN 5 COMPR 压缩机 COMPRESSOR 6 CONTD 续 CONTINUED 7 DEPT 部门 DEPARTMENT 8 DWG 图纸 DRAWING 9 E 东 EAST 10 BQUIP 设备、装备 EQUIPMENT 11 EXCH 换热器 EXCHANGER 12 FDN 基础 FOUNDATION 13 FL 楼板 FLOOR 14 GENR 发电机、发生器 GENERATOR 15 HS 软管站 HOSE STATION 16 ISBL 装置边界内侧 INSIDE BATTERY LIMIT 17 MATL 材料 MATERIAL 18 MH 人孔 MANHOLE 19 N 北 NORTH 20 NOM 公称的、额定的 NOMINAL 21 NPSH 净正吸入压头 NET POSITIVE SUCTION HEAD 22 N.W 净重 NETWEIGHT 23 PL 板 PLATE 24 PF 平台 TLATFORM 25 POS 支承点 POINT OF SUPPORT 26 RPM 转/分 REVOLUTIONS PER MINUTE 27 S 南 SOUTH 28 STD 标准 STANDARD 29 T 吨 TON 30 TB 吊车梁 TROLLEY BEAM 31 THK 厚 THICK 32 TOB 梁顶面 TOP OF BEAM 33 TOS 架顶面或钢的顶面TOP OF SUPPORT(STEEL) 34 VOL 体积、容积 VOLUME 35 W 西 WEST 二、管子及管件 序号 缩写词 中文名称 英文名称 1 P 管子 PIPE 2 E 弯头 ELBOW 3 EL 长半径弯头 LONG RADIUS ELBOW 4 ES 短半径弯头 SHORT RADIUS ELBOW 5 EA 45°弯头 45°ELBOW 6 EK 90°虾米腰弯头 90° MITER ELBOW 7 EM 45°虾米腰弯头 45° MITER ELBOW 8 RE 异径弯头 REDUCING ELBOW 9 T 三通 TEE 10 LT 斜三通 LATERAL TEE 11 TR 异径三通 REDUCING TEE 12 RC 同心异径管 CONCENTRIC REDUCER 13 RE 偏心异径管 ECENTRIC REDUCER 14 CPL 管箍 COUPLING 15 FCPL 双头管箍 FULL COUPLING 16 HCPL 单头管箍 HALF COUPLING 17 RCPL 异径管箍 REDUCING COUPLING 18 BU 内外螺纹接头 BUSHING 19 UN 活接头 UNION 20 HC 软管接头 HOSE COUPLER 21 SE 翻边短节 STUB END 22 NIP 短节 NIPPLE 23 SNIP 异径短节 SWAGED NIPPLE 24 CA 管帽（对焊，承插焊） CAP（BW.SW） 25 CAT 管帽（螺纹） CAP（SCRD） 26 CP 丝堵 PLUG 27 BLK 盲板 BLIND 28 ZFS 8 字盲板 8-F...
