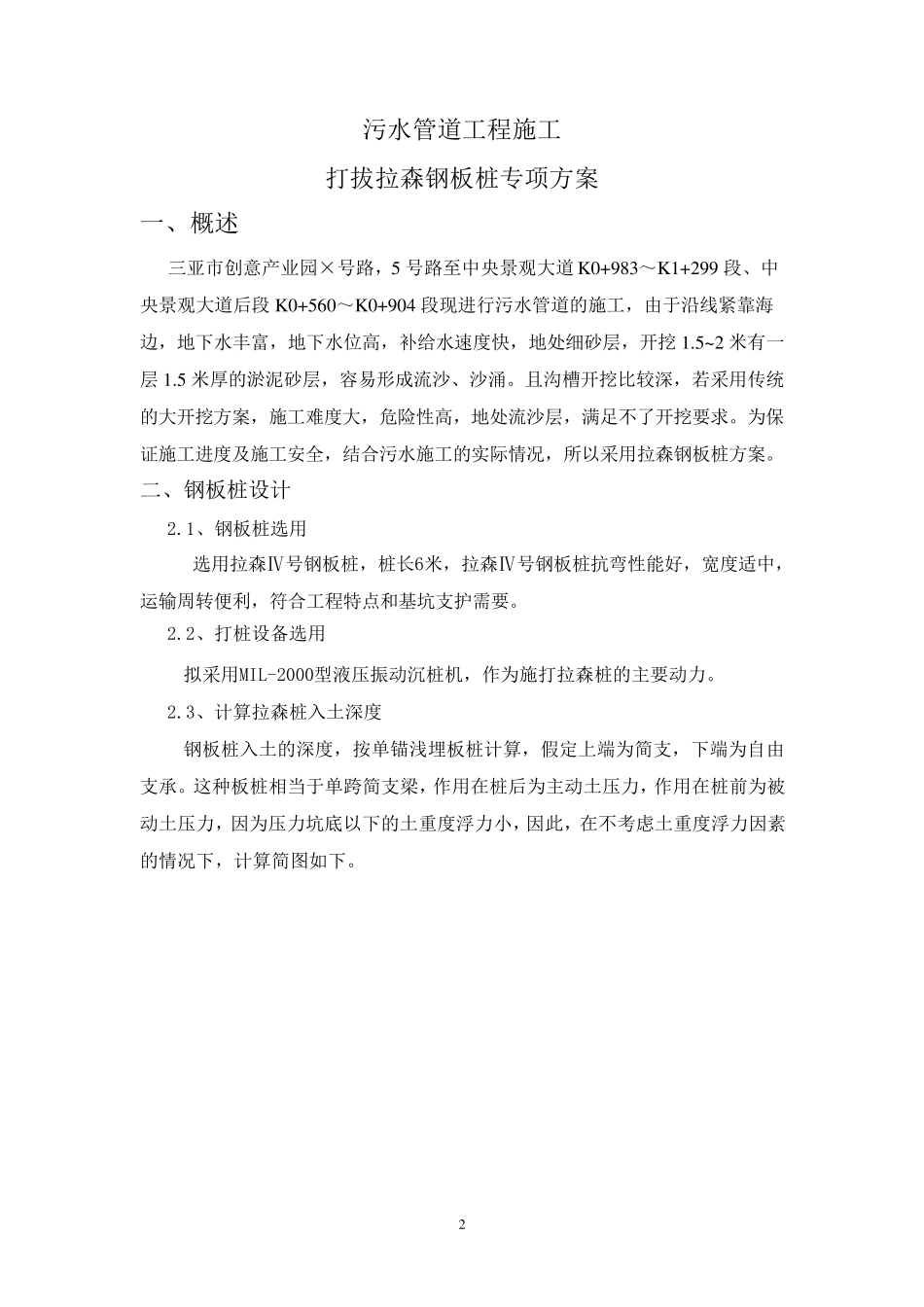

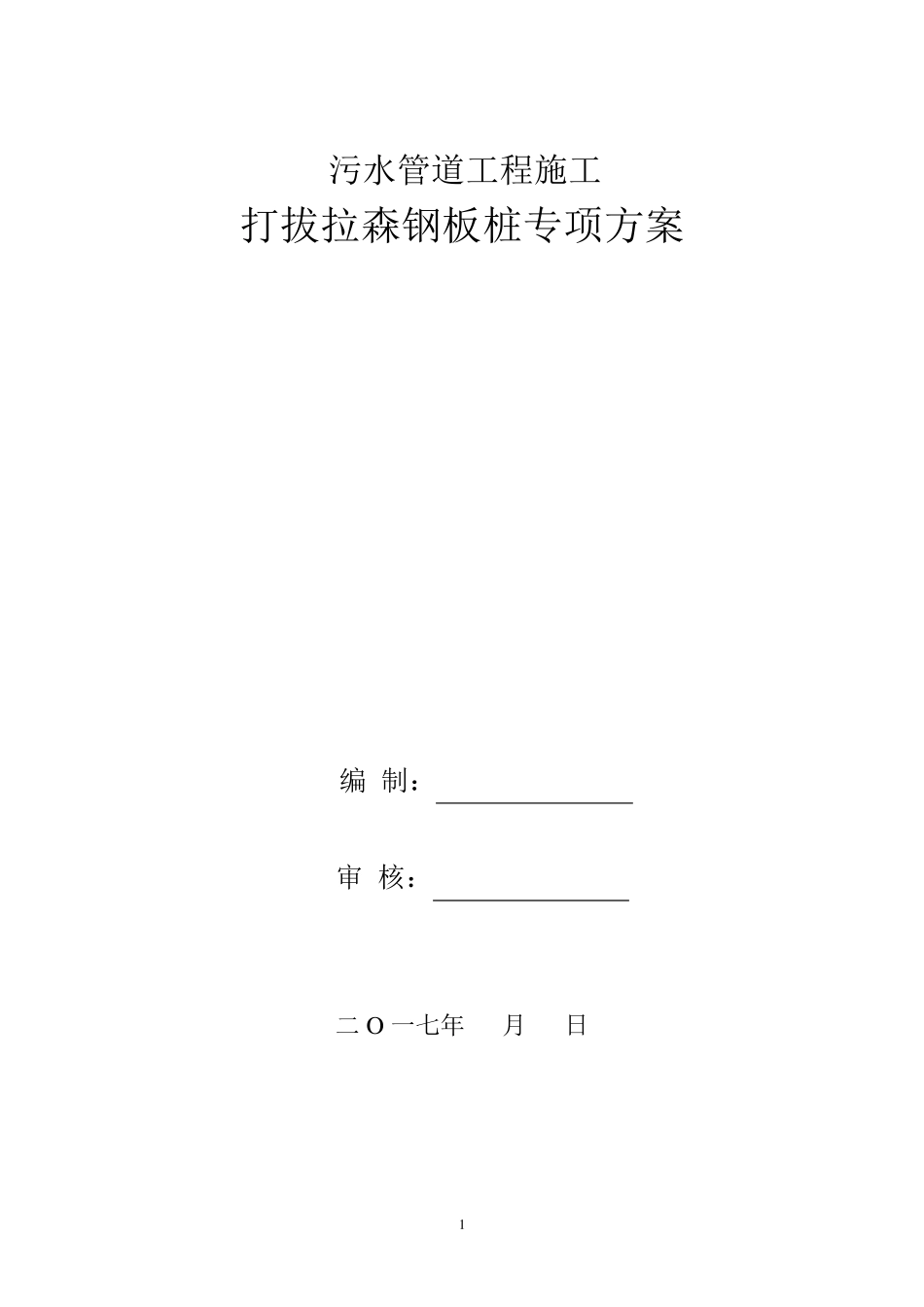

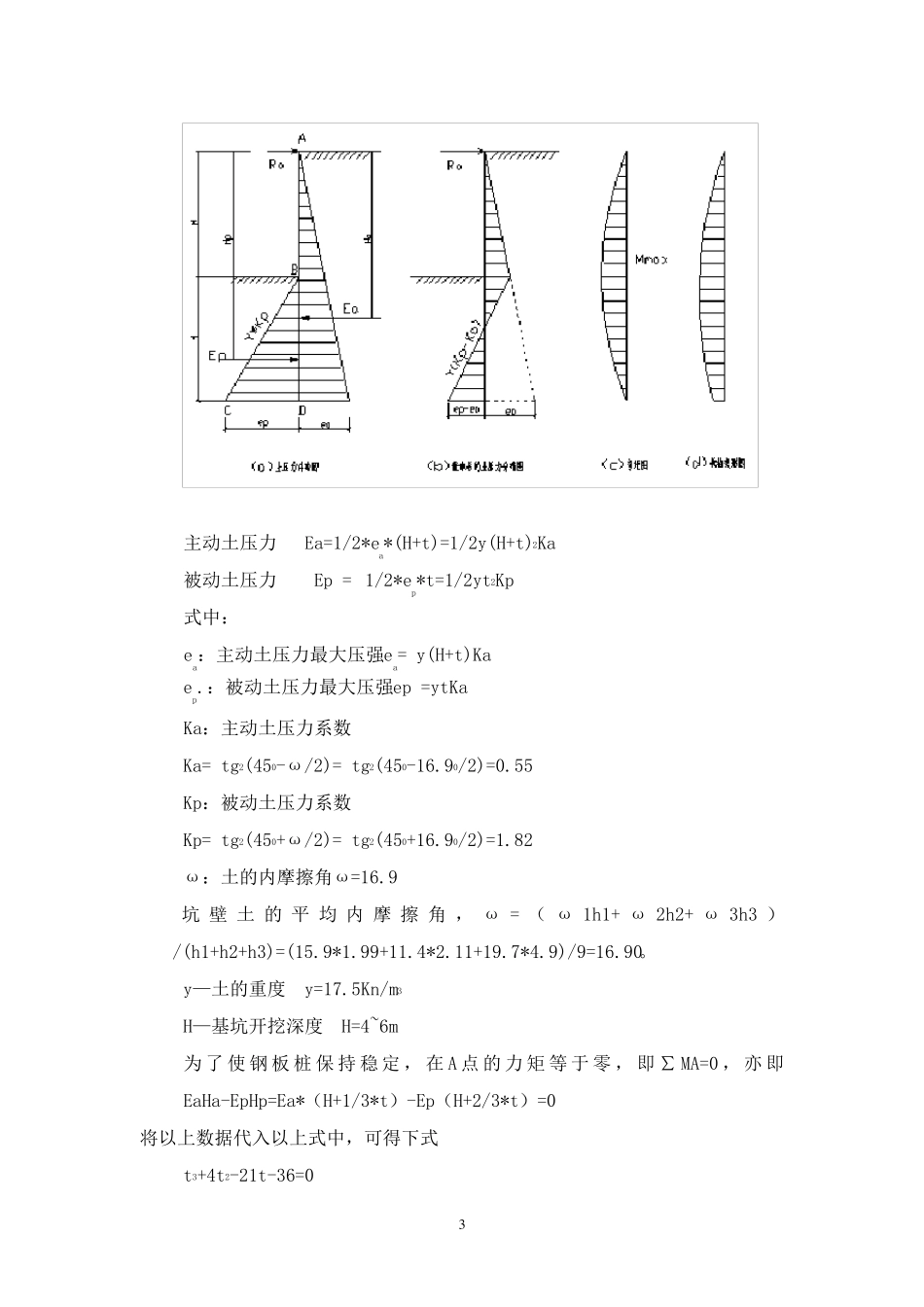

1 污水管道工程施工 打拔拉森钢板桩专项方案 编 制： 审 核： 二O 一七年 月 日 2 污水管道工程施工 打拔拉森钢板桩专项方案 一、概述 三亚市创意产业园×号路，5 号路至中央景观大道K0+983～K1+299 段、中央景观大道后段 K0+560～K0+904 段现进行污水管道的施工，由于沿线紧靠海边，地下水丰富，地下水位高，补给水速度快，地处细砂层，开挖 1.5~2 米有一层 1.5 米厚的淤泥砂层，容易形成流沙、沙涌。且沟槽开挖比较深，若采用传统的大开挖方案，施工难度大，危险性高，地处流沙层，满足不了开挖要求。为保证施工进度及施工安全，结合污水施工的实际情况，所以采用拉森钢板桩方案。 二、钢板桩设计 2.1、钢板桩选用 选用拉森Ⅳ号钢板桩，桩长6米，拉森Ⅳ号钢板桩抗弯性能好，宽度适中，运输周转便利，符合工程特点和基坑支护需要。 2.2、打桩设备选用 拟采用MIL-2000型液压振动沉桩机，作为施打拉森桩的主要动力。 2.3、计算拉森桩入 土 深度 钢板桩入 土 的深度，按 单 锚 浅 埋 板桩计算，假 定 上 端 为简 支，下端 为自 由支承 。这 种 板桩相 当 于单 跨 简 支梁 ，作用在 桩后为主动土 压力，作用在 桩前 为被动土 压力，因 为压力坑底 以下的土 重 度浮 力小 ，因 此 ，在 不考 虑 土 重 度浮 力因 素的情况下，计算简 图 如 下。 3 主动土压力 Ea=1/2*ea*(H+t)=1/2y(H+t)2Ka 被动土压力 Ep = 1/2*ep*t=1/2yt2Kp 式中： ea：主动土压力最大压强ea= y(H+t)Ka ep.：被动土压力最大压强ep =ytKa Ka：主动土压力系数 Ka= tg2(450-ω/2)= tg2(450-16.90/2)=0.55 Kp：被动土压力系数 Kp= tg2(450+ω/2)= tg2(450+16.90/2)=1.82 ω：土的内摩擦角ω=16.9 坑 壁 土的 平 均 内 摩 擦 角 ， ω = （ ω 1h1+ ω 2h2+ ω 3h3 ）/(h1+h2+h3)=(15.9*1.99+11.4*2.11+19.7*4.9)/9=16.90。 y—土的重度 y=17.5Kn/m3 H—基坑开挖深度 H=4~6m 为 了 使 钢 板 桩 保 持 稳 定 ， 在 A 点 的 力矩 等 于 零 ， 即 ∑ MA=0 ， 亦 即EaHa-EpHp=Ea*（H+1/3*t）-Ep（H+2/3*t）=0 将以上数据代入以上式中，可得下式 t3+4t2-21t-36=0 4 整理后即可求得所需的最小入土深度 t=2~3m 所以钢板桩总长度为： L=2+4（3+6）=6m（9m） 故选择6m和9m二种拉森桩作为围护桩是合理的。 2.4、钢板桩稳定性验算 ...
