管道工程识图习题及答案VIP免费

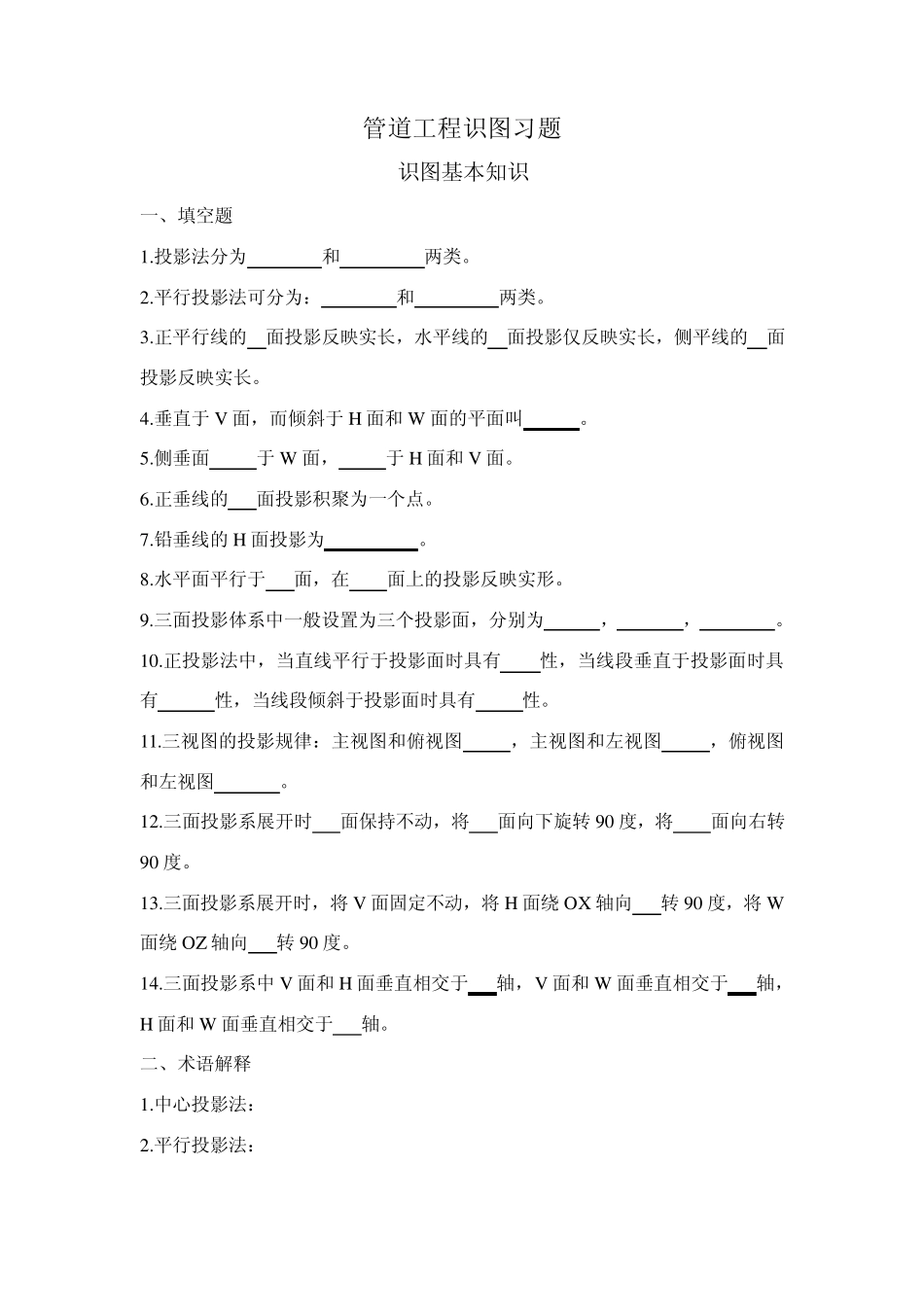

管道工程识图习题及答案_第1页
1/29

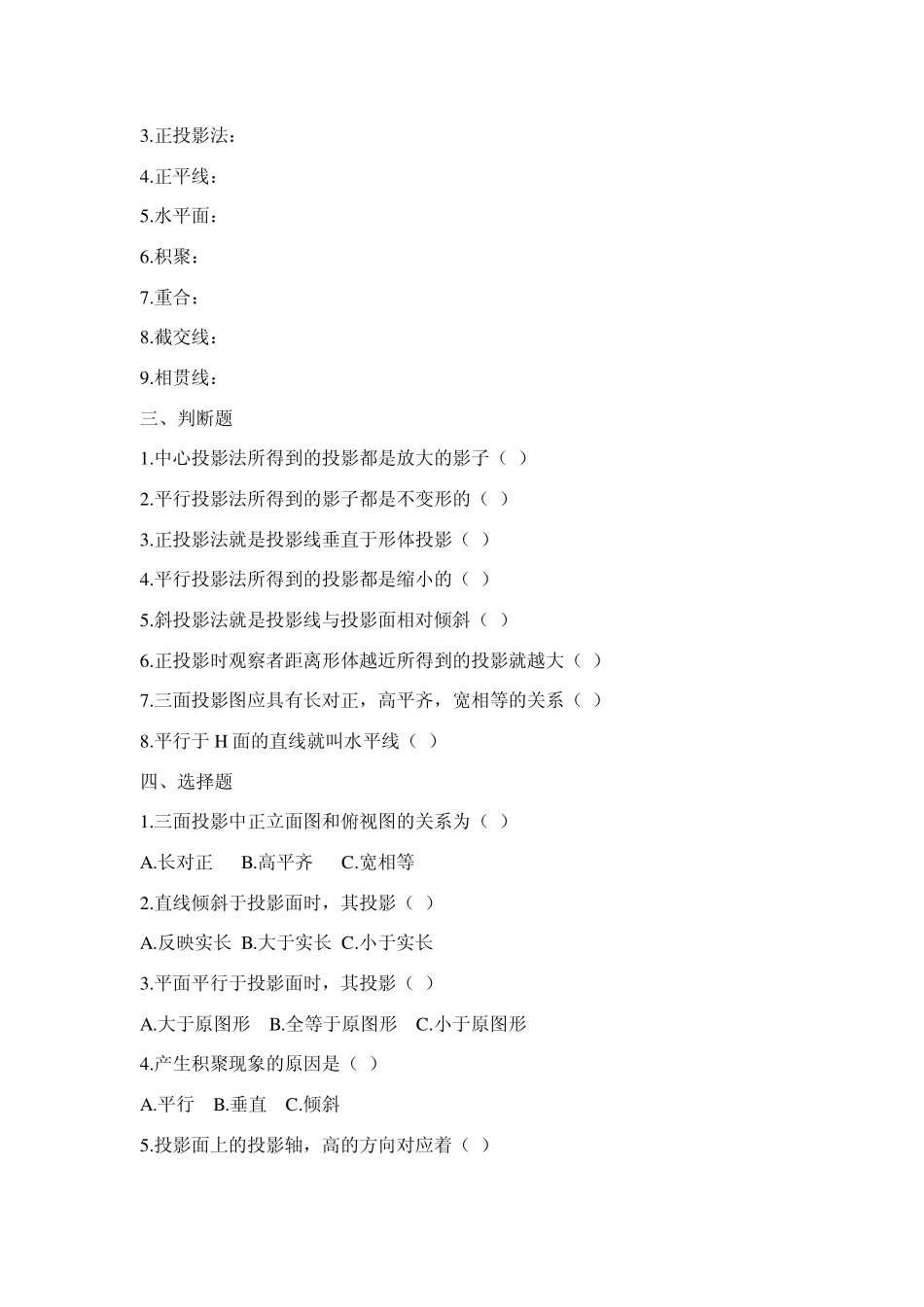

管道工程识图习题及答案_第2页
2/29

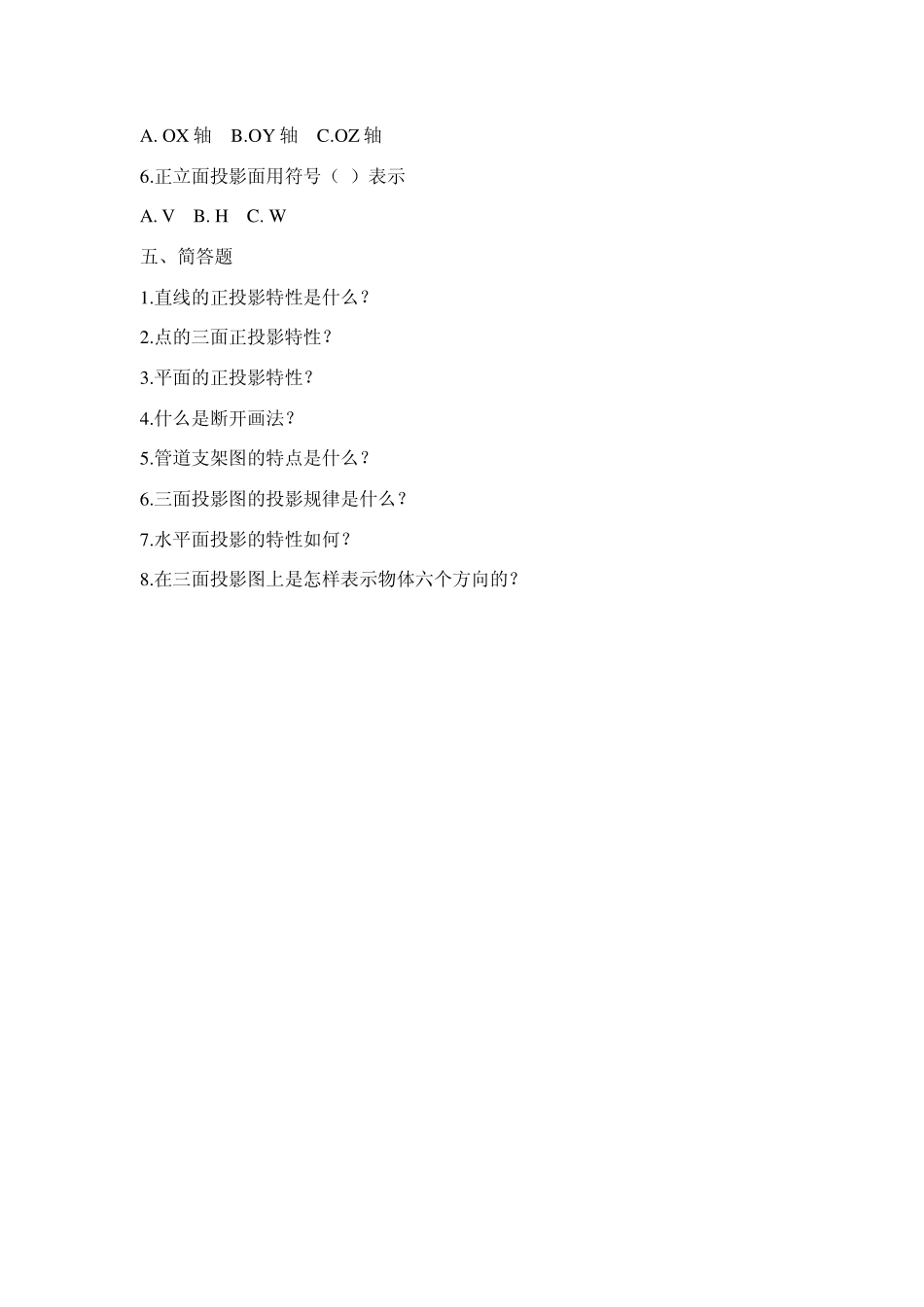

管道工程识图习题及答案_第3页
3/29
管道工程识图习题 识图基本知识 一、填空题 1.投影法分为 和 两类。 2.平行投影法可分为: 和 两类。 3.正平行线的 面投影反映实长,水平线的 面投影仅反映实长,侧平线的 面投影反映实长。 4.垂直于 V 面,而倾斜于 H 面和 W 面的平面叫 。 5.侧垂面 于 W 面, 于 H 面和 V 面。 6.正垂线的 面投影积聚为一个点。 7.铅垂线的 H 面投影为 。 8.水平面平行于 面,在 面上的投影反映实形。 9.三面投影体系中一般设置为三个投影面,分别为 , , 。 10.正投影法中,当直线平行于投影面时具有 性,当线段垂直于投影面时具有 性,当线段倾斜于投影面时具有 性。 11.三视图的投影规律:主视图和俯视图 ,主视图和左视图 ,俯视图和左视图 。 12.三面投影系展开时 面保持不动,将 面向下旋转 90 度,将 面向右转90 度。 13.三面投影系展开时,将 V 面固定不动,将 H 面绕 OX 轴向 转 90 度,将 W面绕 OZ轴向 转 90 度。 14.三面投影系中 V 面和 H 面垂直相交于 轴,V 面和 W 面垂直相交于 轴,H 面和 W 面垂直相交于 轴。 二、术语解释 1.中心投影法: 2.平行投影法: 3.正投影法: 4.正平线: 5.水平面: 6.积聚: 7.重合: 8.截交线: 9.相贯线: 三、判断题 1.中心投影法所得到的投影都是放大的影子( ) 2.平行投影法所得到的影子都是不变形的( ) 3.正投影法就是投影线垂直于形体投影( ) 4.平行投影法所得到的投影都是缩小的( ) 5.斜投影法就是投影线与投影面相对倾斜( ) 6.正投影时观察者距离形体越近所得到的投影就越大( ) 7.三面投影图应具有长对正,高平齐,宽相等的关系( ) 8.平行于 H 面的直线就叫水平线( ) 四、选择题 1.三面投影中正立面图和俯视图的关系为( ) A.长对正 B.高平齐 C.宽相等 2.直线倾斜于投影面时,其投影( ) A.反映实长 B.大于实长 C.小于实长 3.平面平行于投影面时,其投影( ) A.大于原图形 B.全等于原图形 C.小于原图形 4.产生积聚现象的原因是( ) A.平行 B.垂直 C.倾斜 5.投影面上的投影轴,高的方向对应着( ) A. OX 轴 B.OY 轴 C.OZ轴 6.正立面投影面用符号( )表示 A. V B. H C. W 五、简答题 1.直线的正投影特性是什么? 2.点的三面正投影特性? 3.平面的正投影特性? 4.什么是断开画法? 5.管道支架图的特点是什么? 6.三...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

管道工程识图习题及答案
