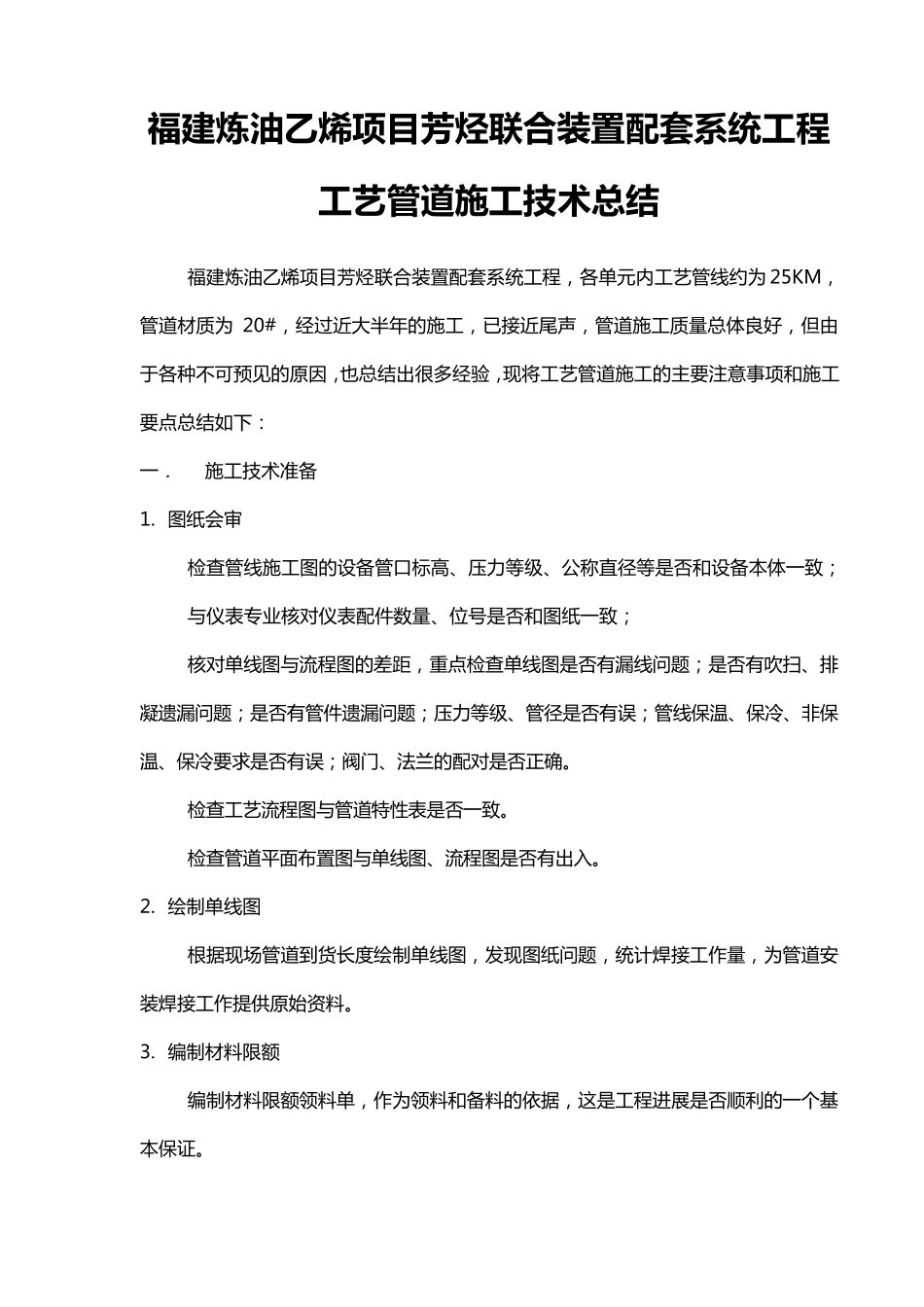

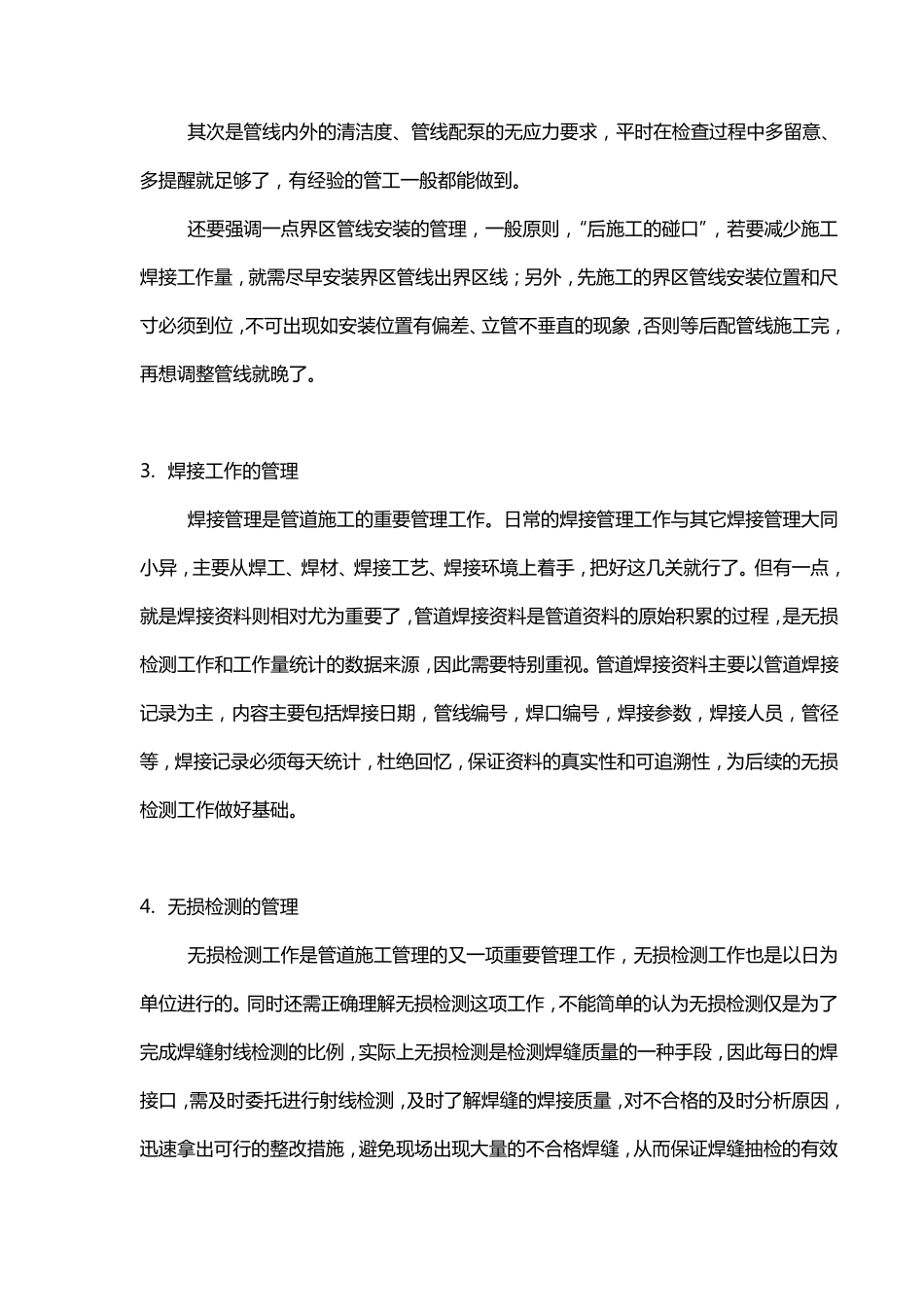

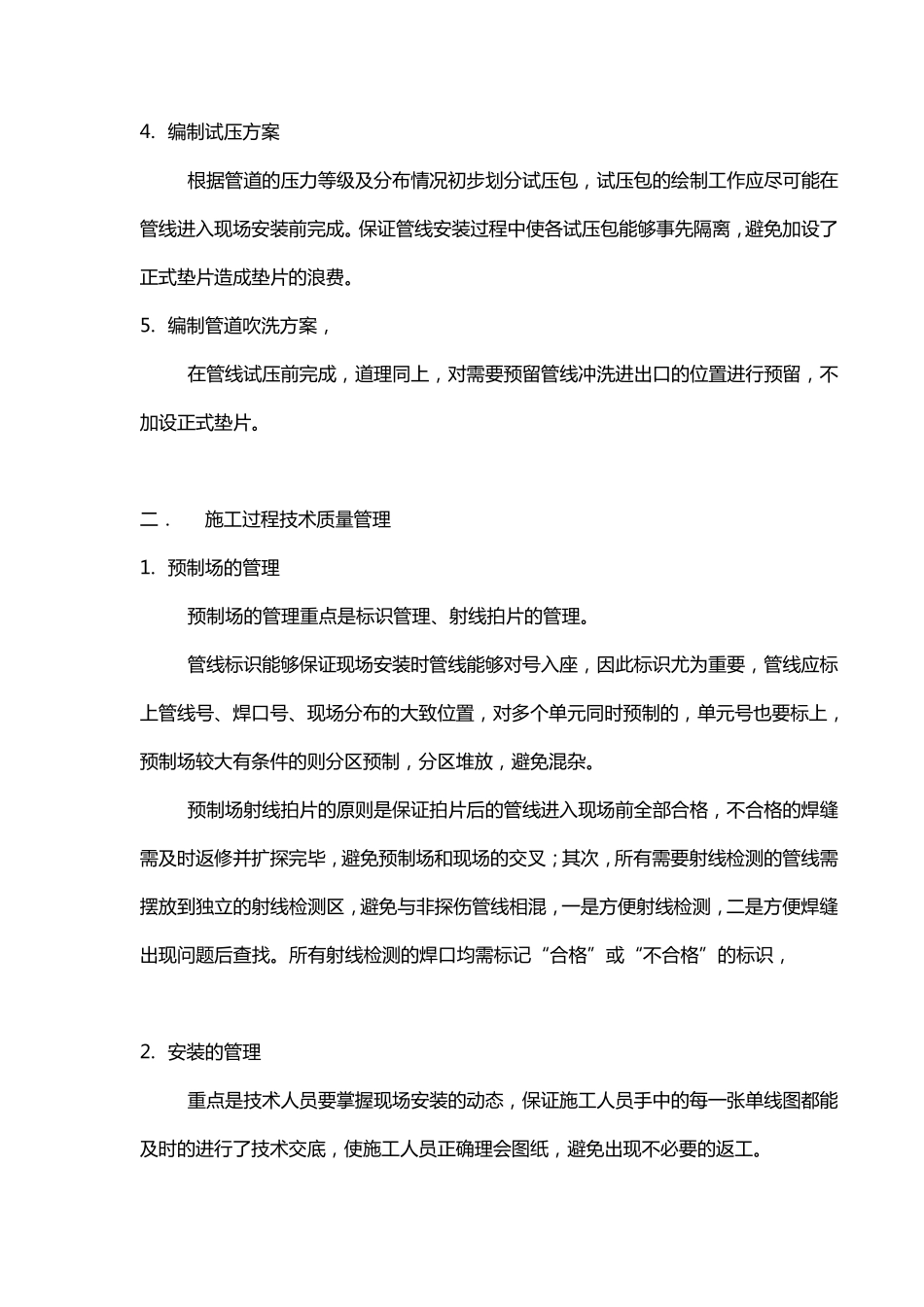

福 建 炼 油 乙烯项目芳烃联合装置配套系统工程工艺管道施工技术总结 福 建 炼 油 乙 烯 项 目 芳 烃 联 合 装 置 配 套 系 统 工 程 ， 各 单 元 内 工 艺 管 线 约 为 25KM，管 道 材 质 为20#， 经 过 近 大 半 年 的 施 工 ， 已 接 近 尾 声 ， 管 道 施 工 质 量 总 体 良 好 ， 但 由于 各 种 不 可 预 见 的 原 因 ， 也 总 结 出 很 多 经 验 ， 现 将 工 艺 管 道 施 工 的 主 要 注 意 事 项 和 施 工要 点 总 结 如 下 ： 一 ． 施 工 技 术 准 备 1. 图 纸 会 审 检 查 管 线 施 工 图 的 设 备 管 口 标 高 、压力等级、公称直径等是否和 设 备 本体 一 致； 与仪表专业核对仪表配 件数量 、位号是否和 图 纸 一 致； 核对单 线 图 与流程 图 的 差距， 重点 检 查 单 线 图 是否有漏线 问题；是否有吹扫 、排凝 遗 漏问题；是否有管 件遗 漏问题；压力等级、管 径是否有误 ；管 线 保 温 、保 冷 、非 保温 、保 冷 要 求 是否有误 ；阀 门 、法 兰 的 配 对是否正 确 。 检 查 工 艺 流程 图 与管 道 特 性 表是否一 致。 检 查 管 道 平 面 布 置 图 与单 线 图 、流程 图 是否有出 入 。 2. 绘 制 单 线 图 根 据 现 场 管 道 到 货 长 度 绘 制 单 线 图 ， 发 现 图 纸 问题， 统 计 焊 接 工 作 量 ， 为 管 道 安装 焊 接 工 作 提 供 原 始 资 料 。 3. 编 制 材 料 限 额 编 制 材 料 限 额 领 料 单 ， 作 为 领 料 和 备 料 的 依 据 ， 这 是工 程 进 展 是否顺 利 的 一 个 基本保 证 。 4. 编 制 试 压 方 案 根 据 管 道 的 压 力 等 级 及 分 布 情 况 初 步 划 分 试 压 包 ， 试 压 包 的 绘 制 工 作 应 尽 可 能 在管 线 进 入 现 场 安 装 前 完 成 。 保 证 管 线 安 装 过 程 中 使 各 试 压 包 能 够 事 先 隔 离 ， 避 免 加 设 了正 式 垫 片 造 成 垫 片 的 浪 费 。 5. 编 制 管 道 吹 洗 方 案 ， 在 管 线 试 压 前 完 成 ， 道 理 同 上 ...
