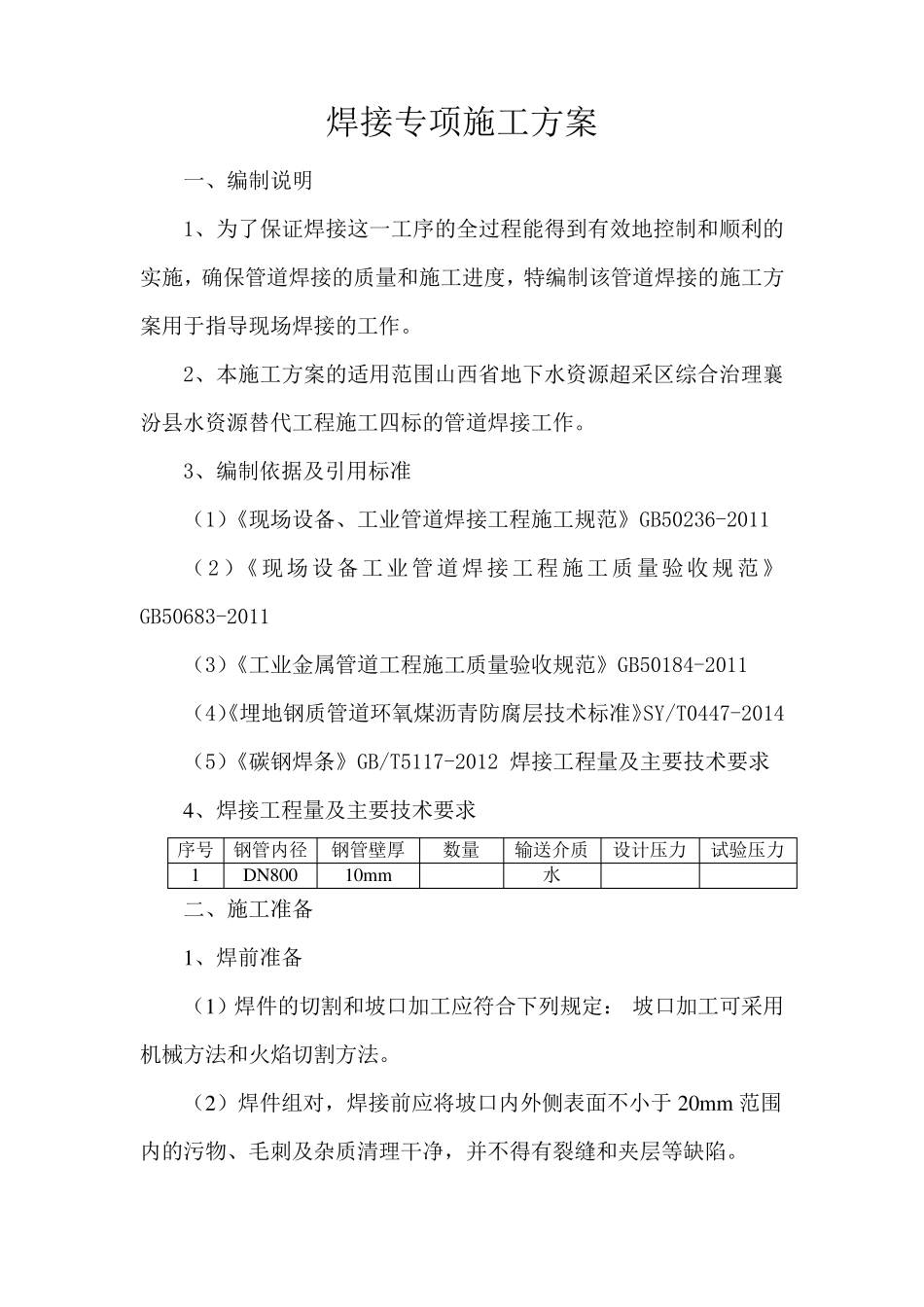

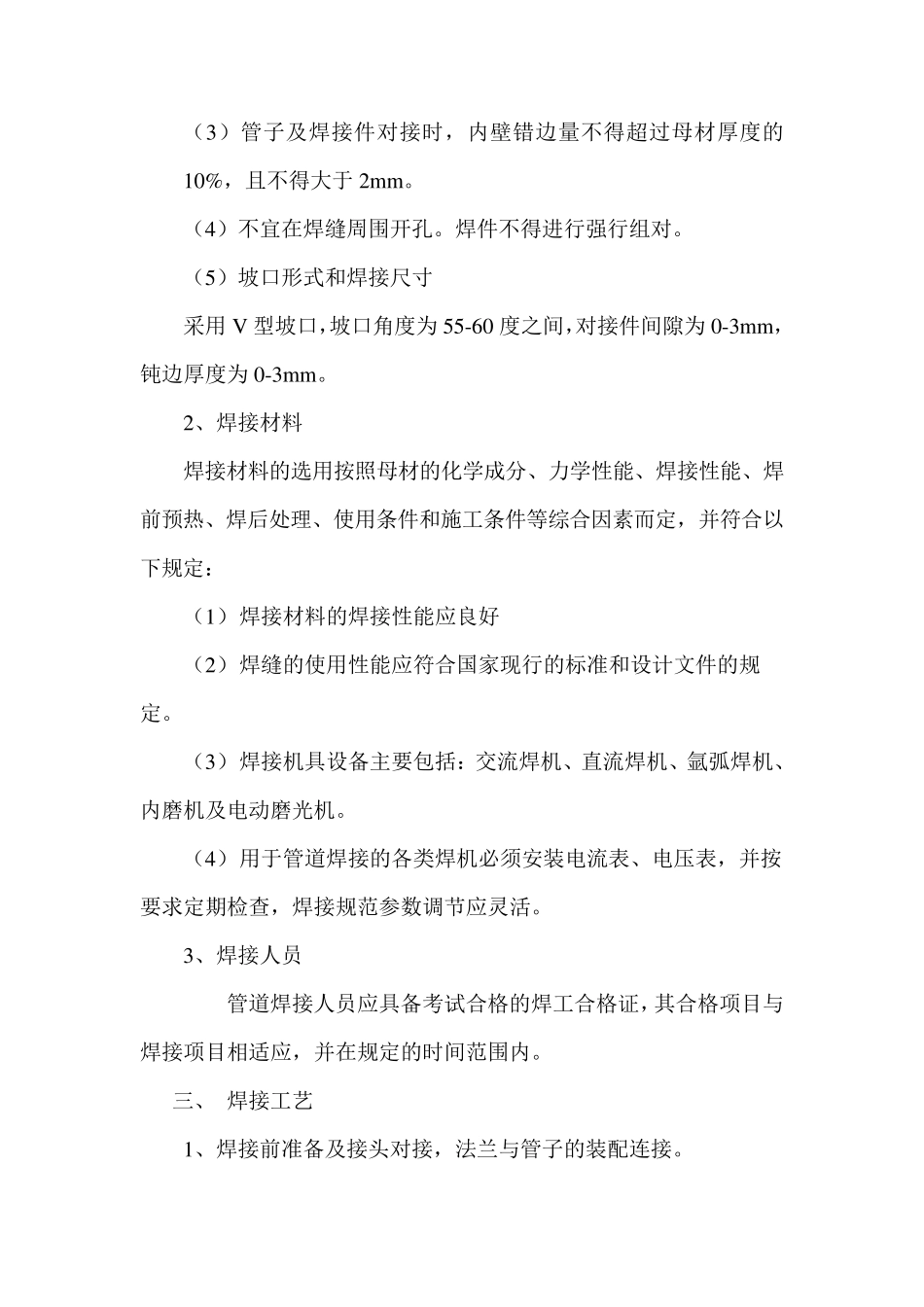

山西省地下水超采区综合治理襄汾县水源替代工程（2 0 1 8 年度）施工四标 管道焊接专项施工方案 编 制 人： 审 核 人： 审 定 人： 编制单位：陕西省泾河工程局 编制时间：2 0 1 8 .1 1 .1 4 焊接专项施工方案 一、编制说明 1、为了保证焊接这一工序的全过程能得到有效地控制和顺利的实施，确保管道焊接的质量和施工进度，特编制该管道焊接的施工方案用于指导现场焊接的工作。 2、本施工方案的适用范围山西省地下水资源超采区综合治理襄汾县水资源替代工程施工四标的管道焊接工作。 3、编制依据及引用标准 （1）《现场设备、工业管道焊接工程施工规范》GB50236-2011 （ 2 ）《 现场 设备工业管 道焊接工程 施工质量 验收规 范 》GB50683-2011 （3）《工业金属管道工程施工质量验收规范》GB50184-2011 （4）《埋地钢质管道环氧煤沥青防腐层技术标准》SY/T0447-2014（5）《碳钢焊条》GB/T5117-2012 焊接工程量及主要技术要求 4、焊接工程量及主要技术要求 序号 钢管内径 钢管壁厚 数量 输送介质 设计压力 试验压力 1 DN800 10mm 水 二、施工准备 1、焊前准备 （1）焊件的切割和坡口加工应符合下列规定： 坡口加工可采用 机械方法和火焰切割方法。 （2）焊件组对，焊接前应将坡口内外侧表面不小于 20mm 范围 内的污物、毛刺及杂质清理干净 ，并 不得有裂 缝 和夹 层等 缺 陷 。 （3）管子及焊接件对接时，内壁错边量不得超过母材厚度的10%，且不得大于2mm。 （4）不宜在焊缝周围开孔。焊件不得进行强行组对。 （5）坡口形式和焊接尺寸 采用V 型坡口，坡口角度为55-60 度之间，对接件间隙为0-3mm， 钝边厚度为0-3mm。 2、焊接材料 焊接材料的选用按照母材的化学成分、力学性能、焊接性能、焊 前预热、焊后处理、使用条件和施工条件等综合因素而定，并符合以下规定： （1） 焊接材料的焊接性能应良好 （2） 焊缝的使用性能应符合国家现行的标准和设计文件的规 定。 （3） 焊接机具设备主要包括：交流焊机、直流焊机、氩弧焊机、 内磨机及电动磨光机。 （4） 用于管道焊接的各类焊机必须安装电流表、电压表，并按 要求定期检查，焊接规范参数调节应灵活。 3、焊接人员 管道焊接人员应具备考试合格的焊工合格证，其合格项目与 焊接项目相适应，并在规定的时间范围内。 三、 焊接工艺 1、焊接前准备及接头对接，法兰与管子的装配连接。 法兰盘与管道...
