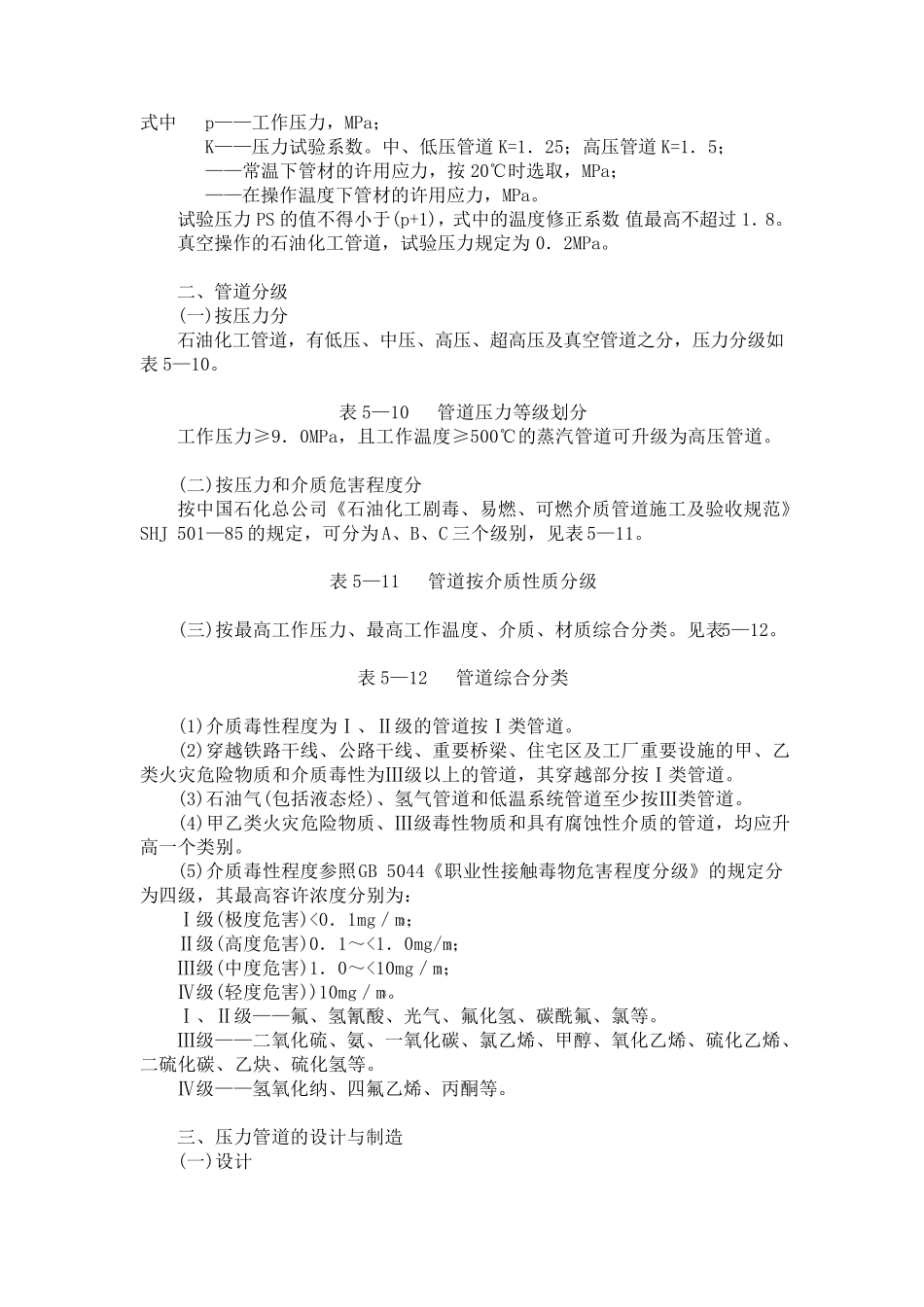

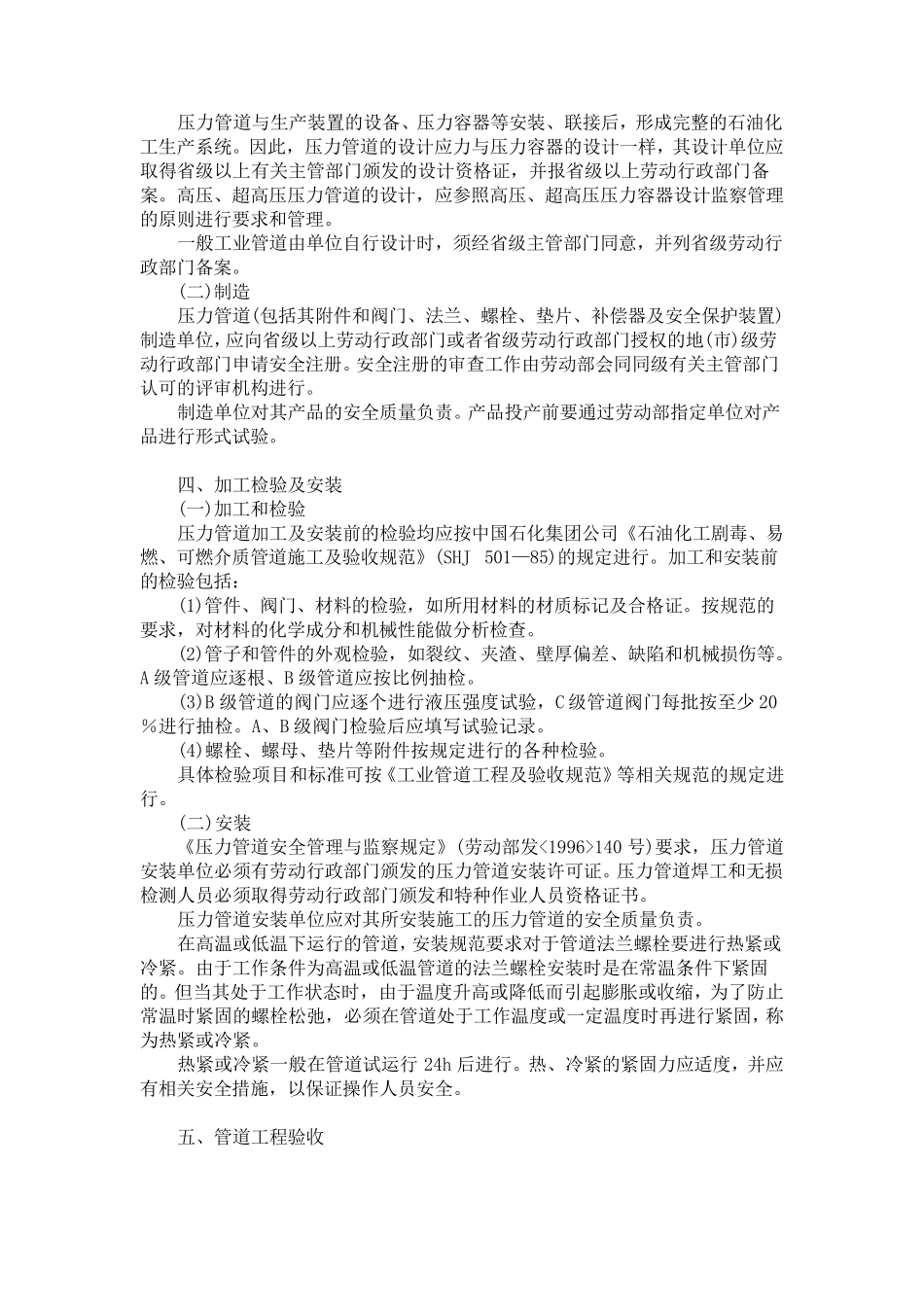

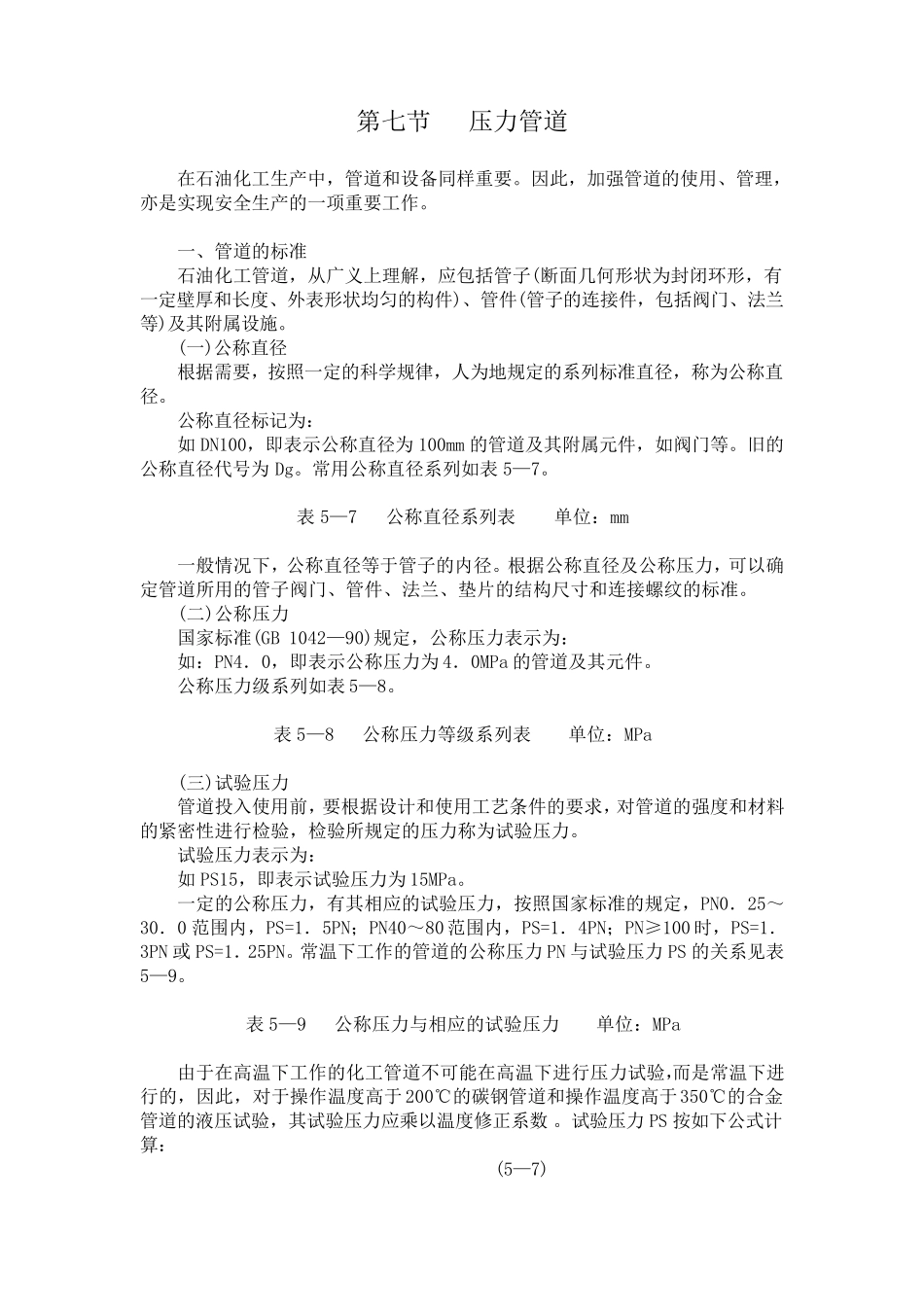

第七节压力管道在石油化工生产中，管道和设备同样重要。因此，加强管道的使用、管理，亦是实现安全生产的一项重要工作。一、管道的标准石油化工管道，从广义上理解，应包括管子(断面几何形状为封闭环形，有一定壁厚和长度、外表形状均匀的构件)、管件(管子的连接件，包括阀门、法兰等)及其附属设施。(一)公称直径根据需要，按照一定的科学规律，人为地规定的系列标准直径，称为公称直径。公称直径标记为：如DN100，即表示公称直径为100mm 的管道及其附属元件，如阀门等。旧的公称直径代号为Dg。常用公称直径系列如表5—7。表5—7公称直径系列表单位：mm一般情况下，公称直径等于管子的内径。根据公称直径及公称压力，可以确定管道所用的管子阀门、管件、法兰、垫片的结构尺寸和连接螺纹的标准。(二)公称压力国家标准(GB 1042—90)规定，公称压力表示为：如：PN4．0，即表示公称压力为4．0MPa 的管道及其元件。公称压力级系列如表5—8。表5—8公称压力等级系列表单位：MPa(三)试验压力管道投入使用前，要根据设计和使用工艺条件的要求，对管道的强度和材料的紧密性进行检验，检验所规定的压力称为试验压力。试验压力表示为：如PS15，即表示试验压力为15MPa。一定的公称压力，有其相应的试验压力，按照国家标准的规定，PN0．25～30．0 范围内，PS=1．5PN；PN40～80 范围内，PS=1．4PN；PN≥100 时，PS=1．3PN 或 PS=1．25PN。常温下工作的管道的公称压力PN 与试验压力PS 的关系见表5—9。表5—9公称压力与相应的试验压力单位：MPa由于在高温下工作的化工管道不可能在高温下进行压力试验，而是常温下进行的，因此，对于操作温度高于 200℃的碳钢管道和操作温度高于350℃的合金管道的液压试验，其试验压力应乘以温度修正系数 。试验压力PS 按如下公式计算：(5—7)式中p——工作压力，MPa；K——压力试验系数。中、低压管道 K=1．25；高压管道 K=1．5；——常温下管材的许用应力，按 20℃时选取，MPa；——在操作温度下管材的许用应力，MPa。试验压力 PS 的值不得小于(p+1)，式中的温度修正系数 值最高不超过 1．8。真空操作的石油化工管道，试验压力规定为 0．2MPa。二、管道分级(一)按压力分石油化工管道，有低压、中压、高压、超高压及真空管道之分，压力分级如表 5—10。表 5—10管道压力等级划分工作压力≥9．0MPa，且工作温度≥500℃的蒸汽管道可升级为高压管道。(二)按压力和介质危害程度分按中国石化总公司《石油化工剧...
