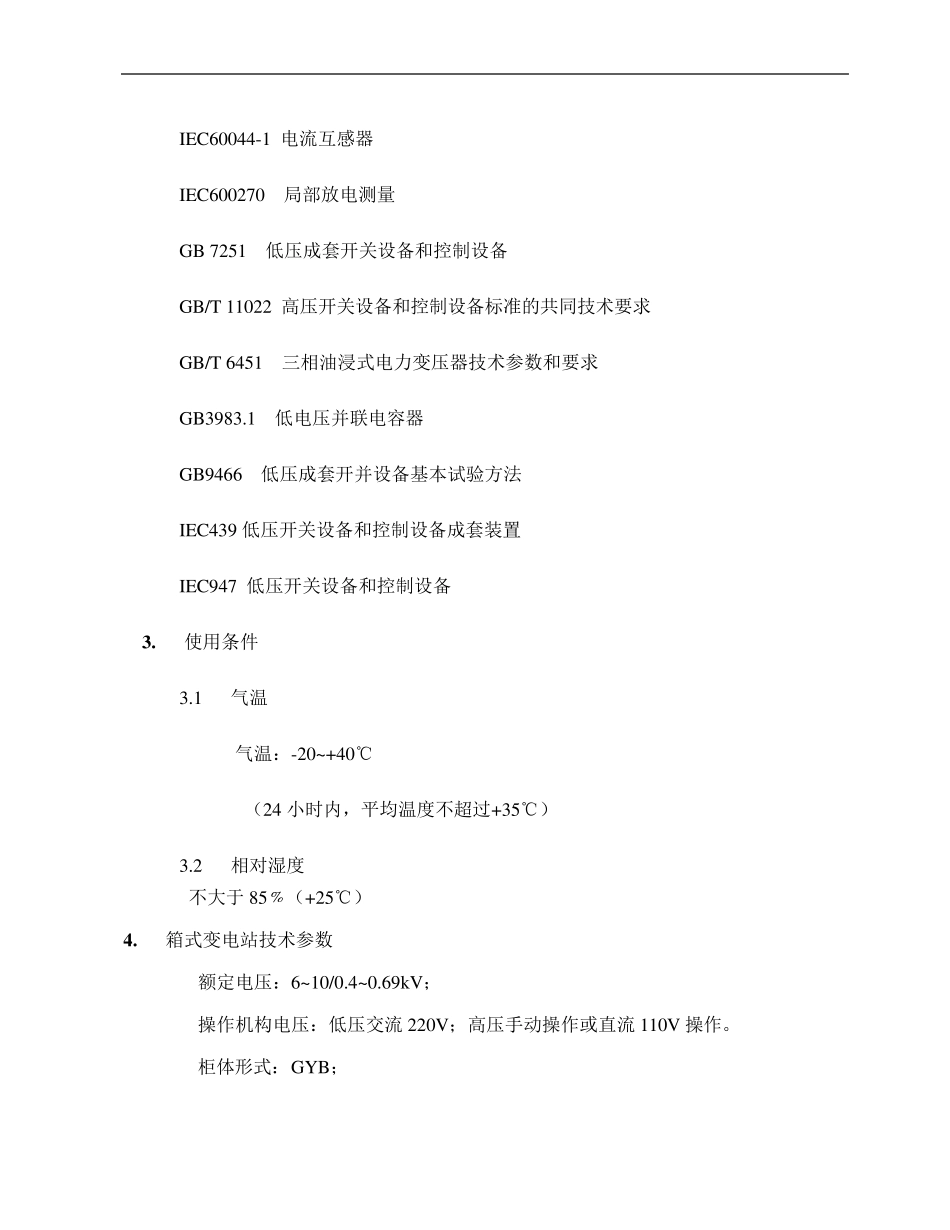

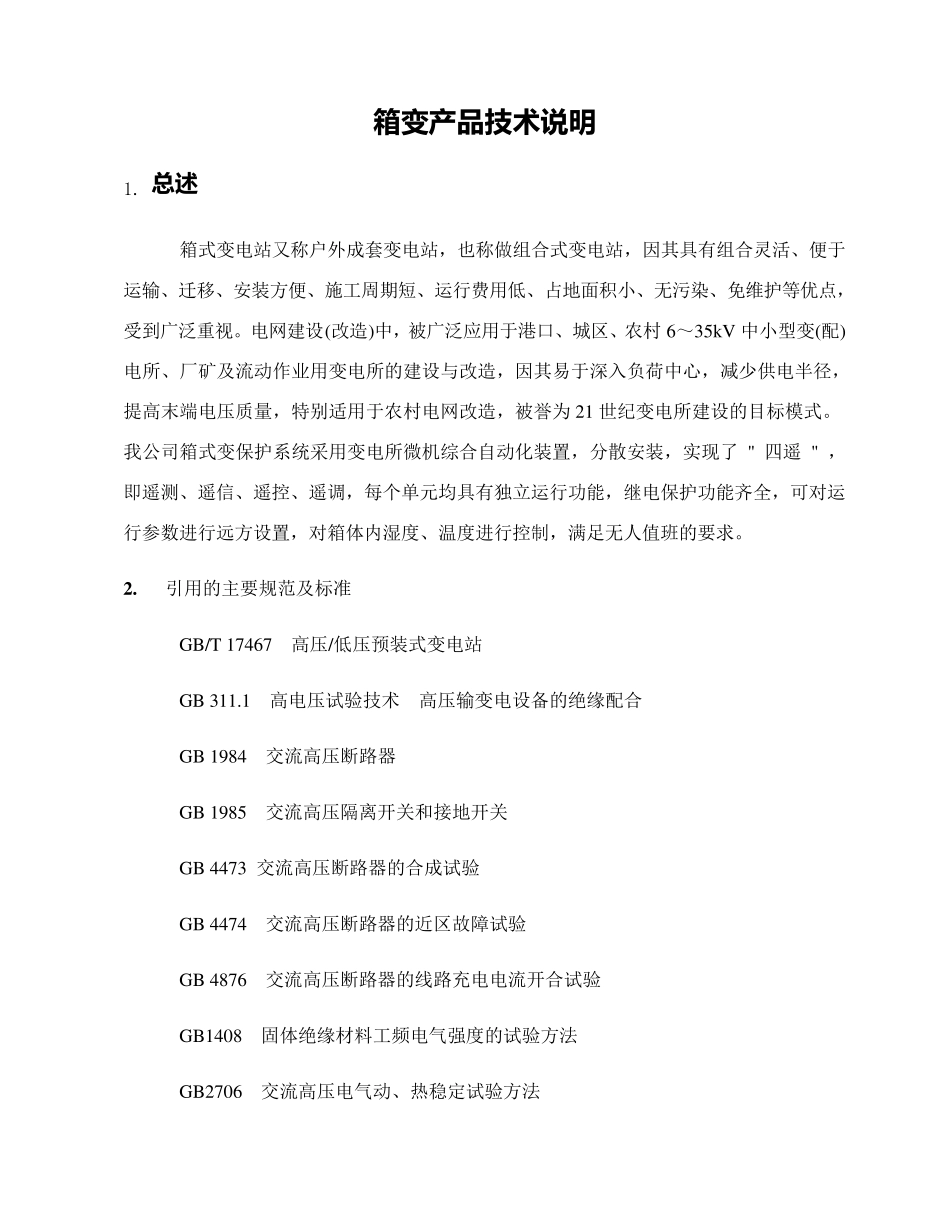

箱 变 产品技术说明 1. 总述 箱式变电站又称户外成套变电站，也称做组合式变电站，因其具有组合灵活、便于运输、迁移、安装方便、施工周期短、运行费用低、占地面积小、无污染、免维护等优点，受到广泛重视。电网建设(改造)中，被广泛应用于港口、城区、农村 6～35kV 中小型变(配)电所、厂矿及流动作业用变电所的建设与改造，因其易于深入负荷中心，减少供电半径，提高末端电压质量，特别适用于农村电网改造，被誉为 21 世纪变电所建设的目标模式。我公司箱式变保护系统采用变电所微机综合自动化装置，分散安装，实现了 " 四遥 " ，即遥测、遥信、遥控、遥调，每个单元均具有独立运行功能，继电保护功能齐全，可对运行参数进行远方设置，对箱体 内 湿 度 、温 度 进行控制 ，满 足 无人 值 班 的要 求 。 2 . 引 用的主 要 规 范 及标准 GB/T 17467 高压/低压预 装式变电站 GB 311.1 高电压试 验 技 术 高压输变电设备 的绝 缘 配合 GB 1984 交 流高压断 路 器 GB 1985 交 流高压隔 离 开 关 和 接 地开 关 GB 4473 交 流高压断 路 器 的合成试 验 GB 4474 交 流高压断 路 器 的近 区故 障 试 验 GB 4876 交 流高压断 路 器 的线 路 充 电电流开 合试 验 GB1408 固 体 绝 缘 材 料 工频 电气 强 度 的试 验 方法 GB2706 交 流高压电气 动、热 稳 定 试 验 方法 IEC60044-1 电流互感器 IEC600270 局部放电测量 GB 7251 低压成套开关设备和控制设备 GB/T 11022 高压开关设备和控制设备标准的共同技术要求 GB/T 6451 三相油浸式电力变压器技术参数和要求 GB3983.1 低电压并联电容器 GB9466 低压成套开并设备基本试验方法 IEC439 低压开关设备和控制设备成套装置 IEC947 低压开关设备和控制设备 3 . 使用条件 3.1 气温 气温：-20~+40℃ （24 小时内，平均温度不超过+35℃） 3.2 相对湿度 不大于 85﹪（+25℃） 4 . 箱式变电站技术参数 额定电压：6~10/0.4~0.69kV； 操作机构电压：低压交流220V；高压手动操作或直流110V 操作。 柜体形式：GYB； 柜体防护等级：IP54； 柜体结构材料：薄钢板 5 . 一般技术要求： 箱变外壳应为户外防雨、防盐雾腐蚀型，整体防护（不包括变压器室）等级不小于IP54。箱体设有足够的自然通风口和隔热措施，以保证在正常环境温度下运行时所有的电气...
