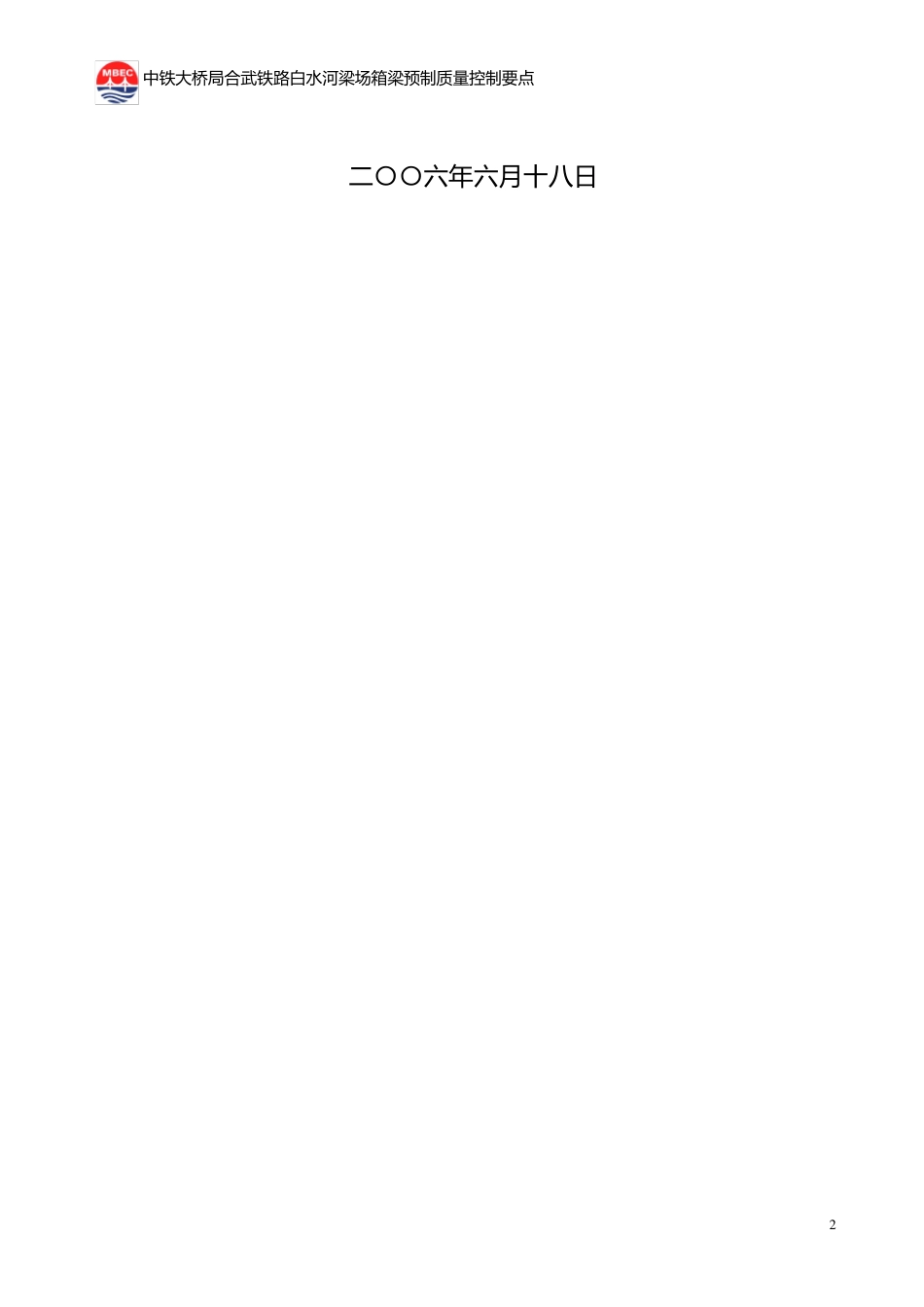

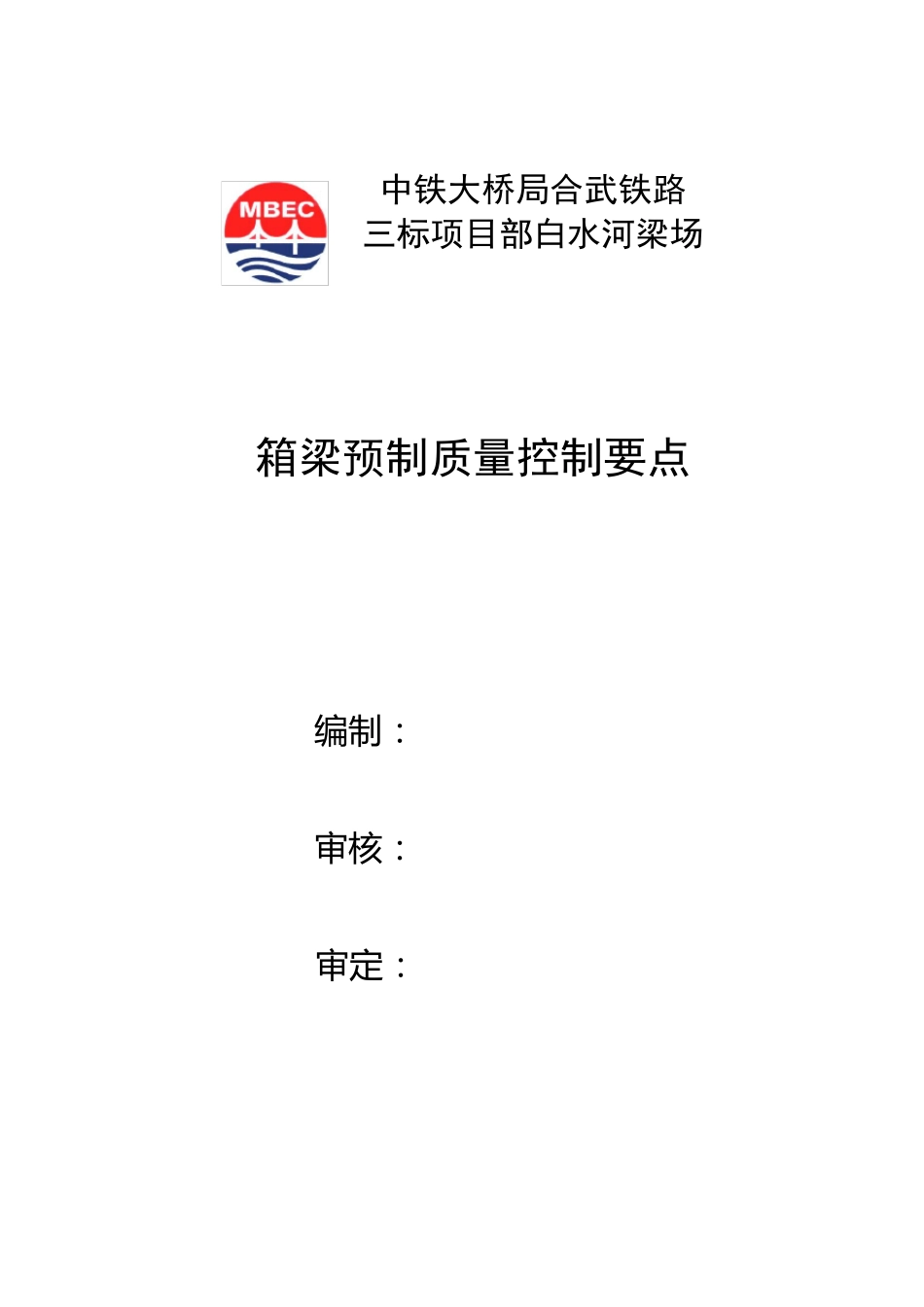

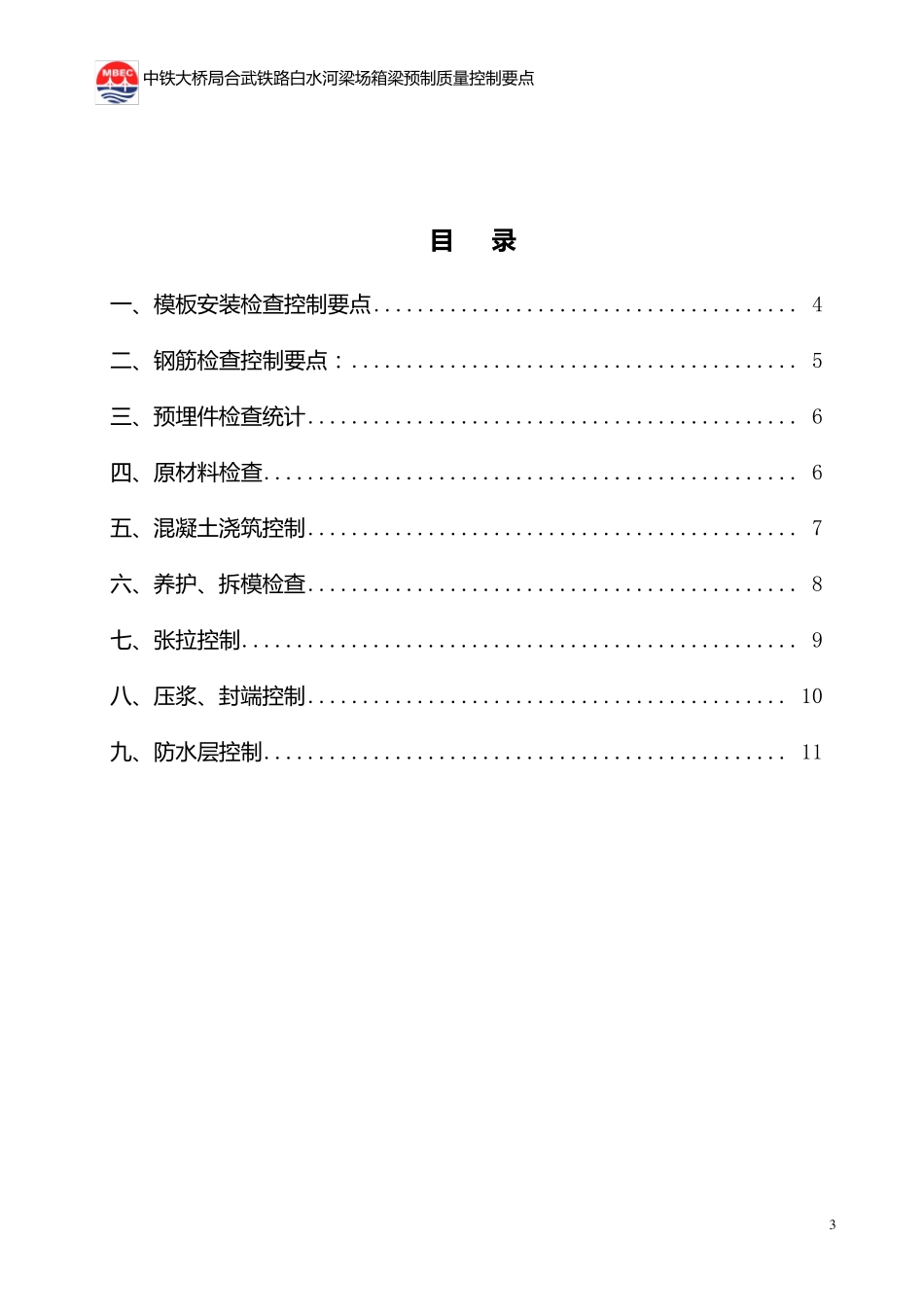

中铁大桥局合武铁路 三标项目部白水河梁场 箱梁预制质量控制要点 编 制： 审核： 审定： 中铁大桥局合武铁路白水河梁场箱梁预制质量控制要点 2 二〇〇六年六月十八日 中 铁 大 桥 局 合 武 铁 路 白 水 河 梁 场 箱 梁 预 制 质 量 控 制 要 点 3 目 录 一 、模板安装检查控 制 要 点 ....................................... 4 二、钢筋检查控 制 要 点 ： ......................................... 5 三、预 埋件检查统计 ............................................. 6 四、原材料检查 ................................................. 6 五、混凝土浇筑控 制 ............................................. 7 六、养护、拆模检查 ............................................. 8 七、张拉控 制 ................................................... 9 八、压浆、封端控 制 ............................................ 10 九、防水 层控 制 ................................................ 11 中 铁 大 桥 局 合 武 铁 路 白 水 河 梁 场 箱 梁 预 制 质 量 控 制 要 点 4 一 、模板安装检查控制要点 1、底模标高和预 拱度的控 制 （1）首次底模安装时由测量 组放标高（设预 拱）、安装好后复测检查。 （2）每榀箱 梁 张拉完成移开预 制 台座后，由测量 组检查底模标高及预 拱度、长度、平整度。 2、外模安装检查 外模安装检查项目有：内外悬臂模板标高检查；模板结构尺寸检查；腹板垂直度、平整度检查；拼缝错台检查；模板表面检查；结构安全检查；支座预 埋板、螺栓孔位置、垂直度检查。 3、内模检查 吊装前检查项目：结构尺寸检查；垂直度检查；拼缝错台检查；模板表面检查；结构安全检查。 吊装后检查项目：结构尺寸检查；轴线位置标高检查，腹板厚度检查。 4、端模检查 梁 长度检查；垂直度检查；结构尺寸检查。 5、浇筑前检查 外模支腿抄垫检查；底模移梁 处抄垫检查；内模横向支撑检查；桥 面宽度；挡渣墙内宽度；桥 长度。 中 铁 大 桥 局 合 武 铁 路 白 水 河 梁 场 箱 梁 预 制 质 量 控 制 要 点 5 二 、钢筋检查控制要点： 1、钢筋车间检查 钢筋加工品种规格尺寸检查；钢筋碰焊接头、焊接接头、钢筋套筒接头检查； 2、底板钢筋检查 吊装...
