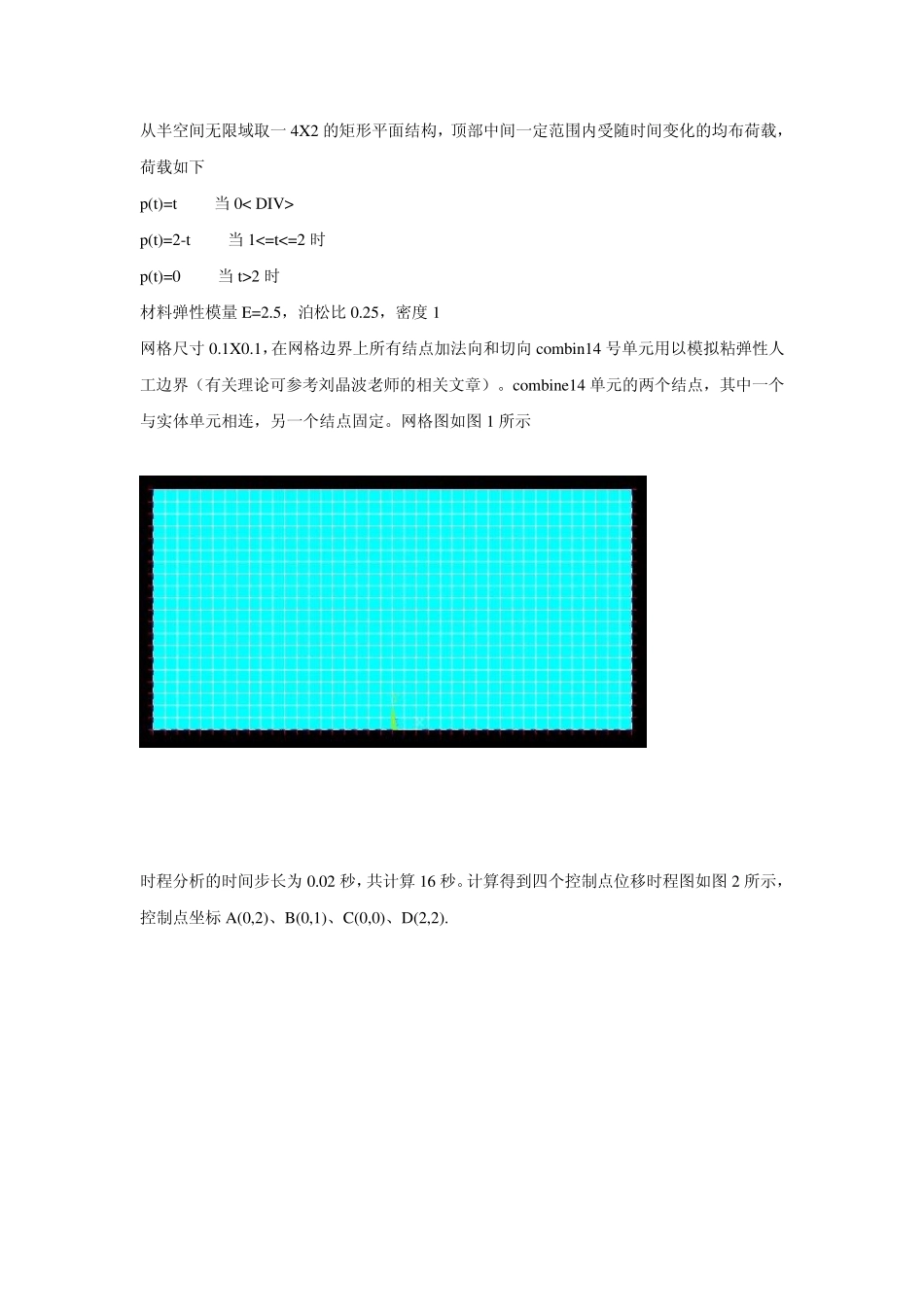

从半空间无限域取一4X2 的矩形平面结构，顶部中间一定范围内受随时间变化的均布荷载，荷载如下 p(t)=t 当0< DIV> p(t)=2-t 当1<=t<=2 时 p(t)=0 当t>2 时 材料弹性模量E=2.5，泊松比0.25，密度1 网格尺寸0.1X0.1，在网格边界上所有结点加法向和切向combin14 号单元用以模拟粘弹性人工边界（有关理论可参考刘晶波老师的相关文章）。combine14 单元的两个结点，其中一个与实体单元相连，另一个结点固定。网格图如图1 所示 时程分析的时间步长为0.02 秒，共计算16 秒。计算得到四个控制点位移时程图如图2 所示，控制点坐标A(0,2)、B(0,1)、C(0,0)、D(2,2). 计算所用命令流如下： /PREP7 L=4 !水平长度 H=2 !竖起深度 E=2.5 !弹性模量 density=1 !密度 nu=0.25 !泊松比 dxyz=0.1 !网格尺寸 G = E/(2.*(1.+nu)) !剪切模量 alfa = E*(1-nu)/((1.+nu)*(1.-2.*nu)) !若计算平面应力，此式需要修改 Cp=sqrt(alfa/density) !压缩波速 Cs=sqrt(g/density) !剪切波速 R=sqrt(L*L/4.+H*H/4.) !波源到边界点等效长度 KbT=0.5*G/R*dxyz KbN=1.0*G/R*dxyz CbT=density*Cs*dxyz CbN=density*Cp*dxyz ET, 1, plane42,,,2 !按平面应变计算 et, 2, combin14, ,, 2 !切向 et, 3, combin14, ,, 2 !法向 r, 2, KbT, CbT r, 3, KbN, CbN MP, EX, 1, E MP, PRXY, 1, nu MP, DENS, 1, density rectng,-L/2.,L/2,0.,H asel, all aesize, all, dxyz mshape,0,2D mshkey,1 amesh, all !以下建立底边界法向和切向弹簧阻尼单元 nsel,s,loc,y,0. *get,np,node,,count !得到选中的结点数，存入 np *get,npmax,node,,num,maxd !得到已经定义的最大结点数，存入 npmax *do,ip,1,np npnum=node((ip-1)*dxyz-L/2.,0.,0.) x=nx(npnum) y=ny(npnum) z=nz(npnum) npmax=npmax+1 n,npmax,x.,y-dxyz/2,z !定义底边界法向结点以便与边界点形成法向单元 type,3 real,3 e,npnum,npmax d,npmax,all,0. !约束新生成的点 npmax=npmax+1 n,npmax,x-dxyz/2.,y,z !定义底边界切向结点以便与边界点形成切向单元 type,2 real,2 e,npnum,npmax d,npmax,all,0. !约束新生成的点 *enddo !以下建立左边界法向和切向弹簧阻尼单元 nsel,s,loc,x,-L/2 *get,np,node,,count !得到选中的结点数，存入np *get,npmax,node,,num,maxd !得到已经定义的最大结点数，存入npmax ...
