精密丝杆加工工艺设计VIP免费

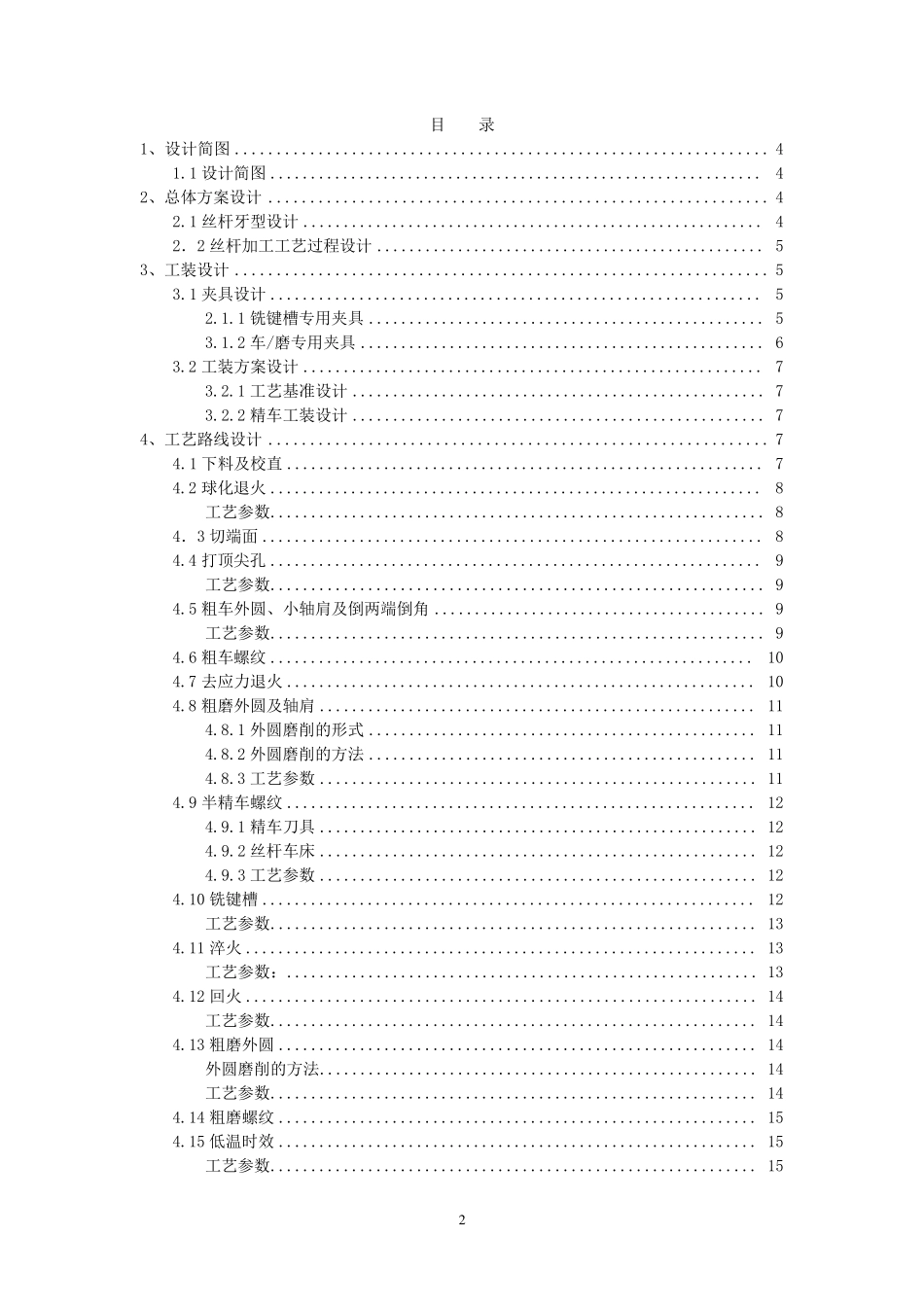

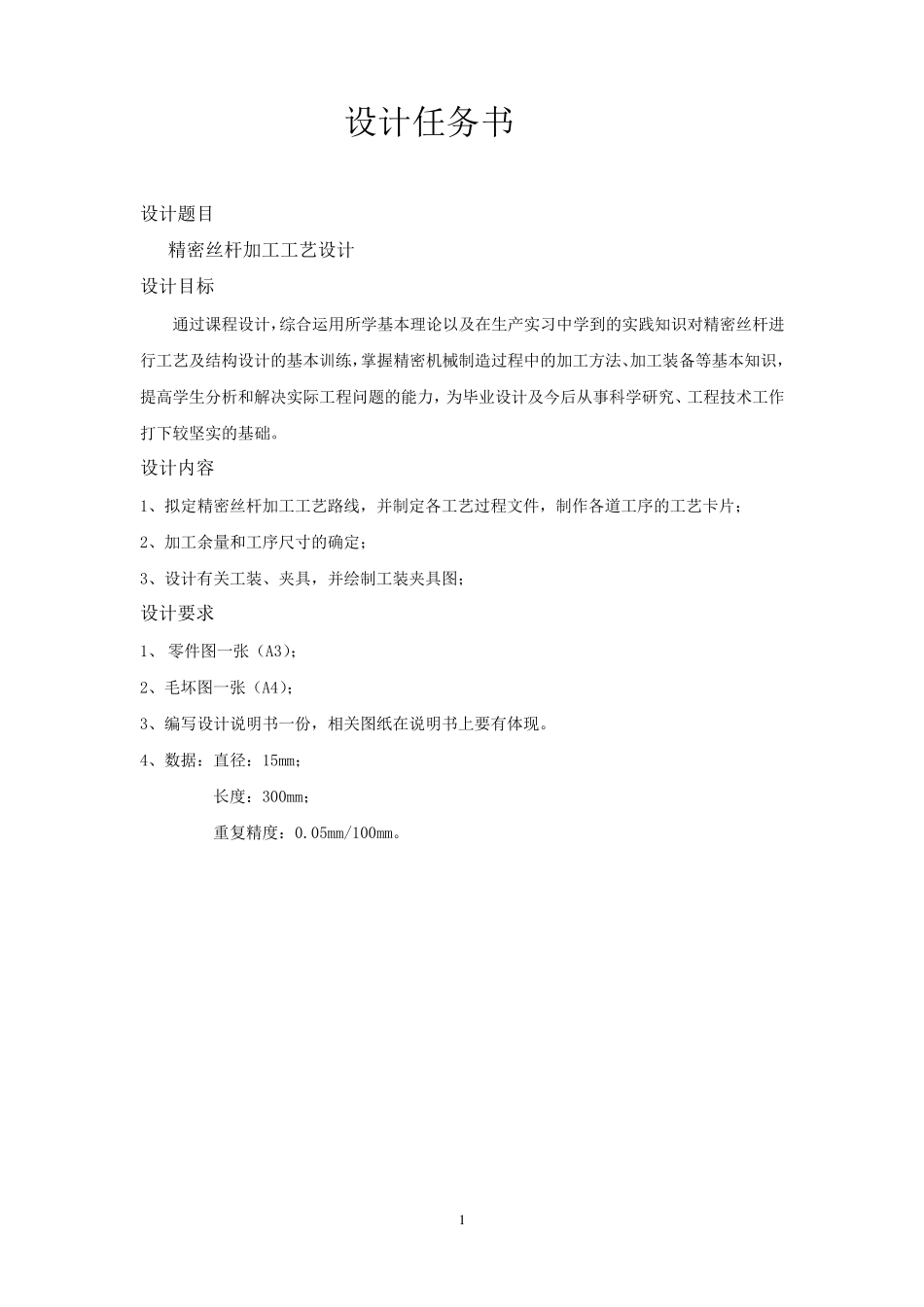

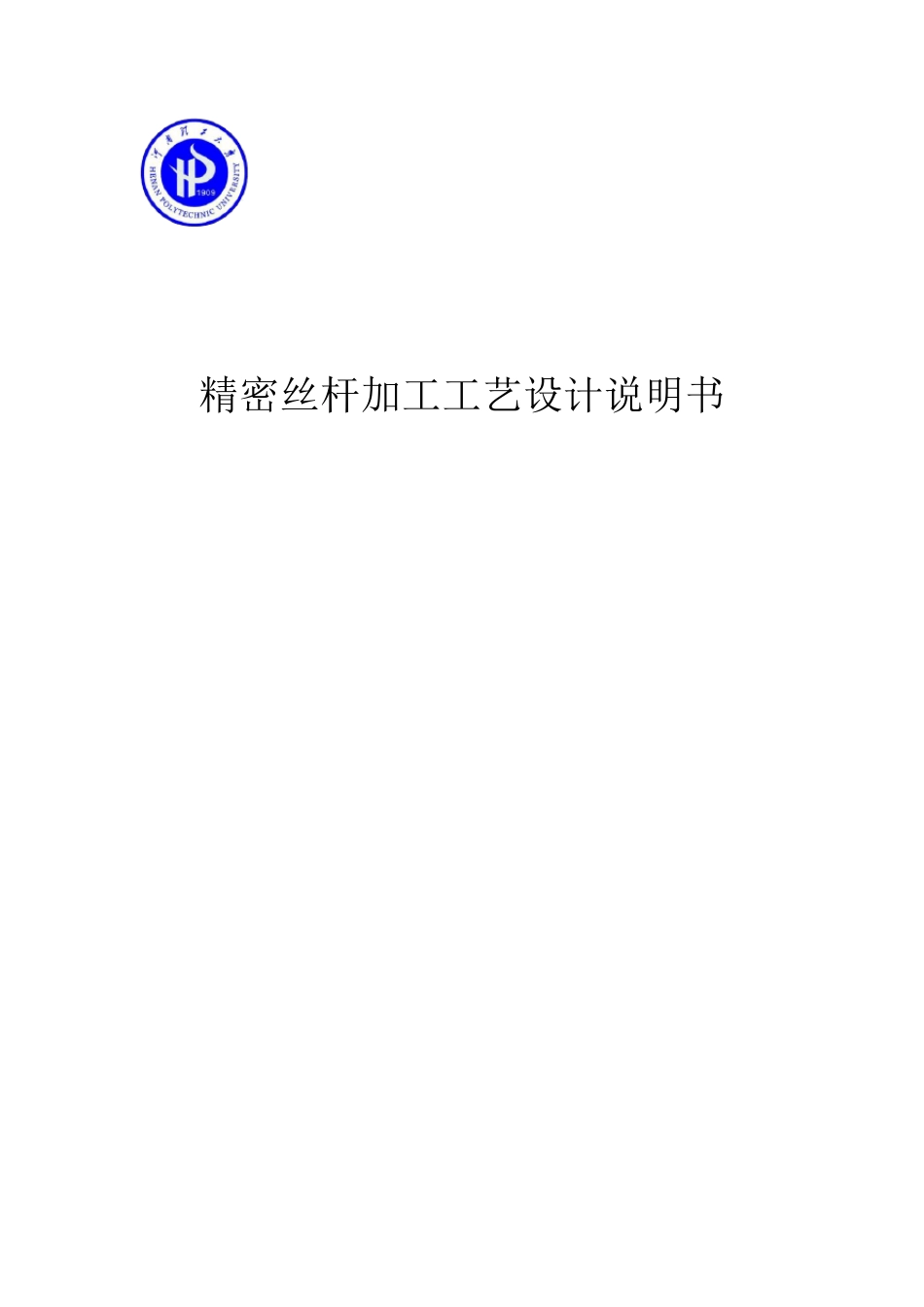

精密丝杆加工工艺设计说明书 1 设计任务书 设计题目 精密丝杆加工工艺设计 设计目标 通过课程设计，综合运用所学基本理论以及在生产实习中学到的实践知识对精密丝杆进行工艺及结构设计的基本训练，掌握精密机械制造过程中的加工方法、加工装备等基本知识，提高学生分析和解决实际工程问题的能力，为毕业设计及今后从事科学研究、工程技术工作打下较坚实的基础。 设计内容 1、拟定精密丝杆加工工艺路线，并制定各工艺过程文件，制作各道工序的工艺卡片； 2、加工余量和工序尺寸的确定； 3、设计有关工装、夹具，并绘制工装夹具图； 设计要求 1、 零件图一张（A3）； 2、毛坏图一张（A4）； 3、编写设计说明书一份，相关图纸在说明书上要有体现。 4、数据：直径：15mm； 长度：300mm； 重复精度：0.05mm/100mm。 2 目 录 1、设计简图 ................................................................ 4 1.1 设计简图 ............................................................. 4 2、总体方案设计 ............................................................ 4 2.1 丝杆牙型设计 ......................................................... 4 2．2 丝杆加工工艺过程设计 ................................................ 5 3、工装设计 ................................................................ 5 3.1 夹具设计 ............................................................. 5 2.1.1 铣键槽专用夹具 ................................................. 5 3.1.2 车/磨专用夹具 .................................................. 6 3.2 工装方案设计 ......................................................... 7 3.2.1 工艺基准设计 ................................................... 7 3.2.2 精车工装设计 ................................................... 7 4、工艺路线设计 ............................................................ 7 4.1 下料及校直 ........................................................... 7 4.2 球化退火 ............................................................. 8 工艺参数 ............................................................. 8 4．3 切端面 .................
