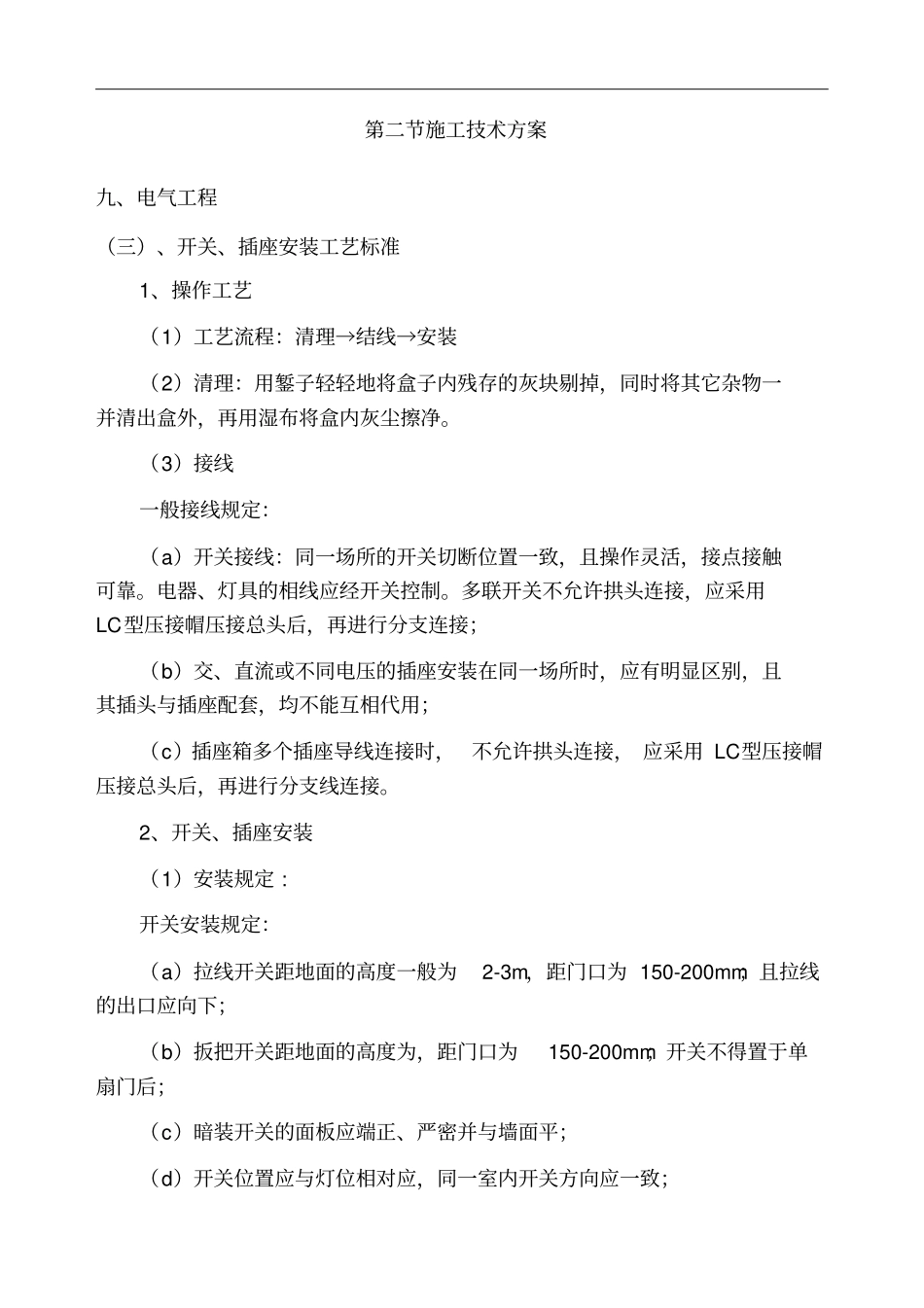

第二节施工技术方案九、电气工程（三）、开关、插座安装工艺标准1、操作工艺（1）工艺流程：清理→结线→安装（2）清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。（3）接线一般接线规定：（a）开关接线：同一场所的开关切断位置一致，且操作灵活，接点接触可靠。电器、灯具的相线应经开关控制。多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接；（b）交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用；（c）插座箱多个插座导线连接时，不允许拱头连接， 应采用 LC型压接帽压接总头后，再进行分支线连接。2、开关、插座安装（1）安装规定 : 开关安装规定：（a）拉线开关距地面的高度一般为2-3m，距门口为 150-200mm；且拉线的出口应向下；（b）扳把开关距地面的高度为，距门口为150-200mm；开关不得置于单扇门后；（c）暗装开关的面板应端正、严密并与墙面平；（d）开关位置应与灯位相对应，同一室内开关方向应一致；（e）成排安装的开关高度应一致，高低差不大于2mm，拉线开关相领间距一般不小于 20mm；（f ）多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；（g）在易燃、易爆和特别潮湿的场所， 开关应分别采用防爆型、 密闭型，或安装在其它处所控制；（h）民用住宅严禁装设床头开关；（i ）明线敷设的开关应安装在不少于15mm厚的木台上。插座安装规定：（a）暗装插座距地面不应低于30cm；（b）同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于 2mm；（c）暗装的插座应有专用盒，盖板应端正严密并与墙面平；（d）落地插座应有保护盖板；（e）在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。（2）开关、插座的安装（a）暗装开关、插座：按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内，对正盒眼，用机螺丝固定牢固。固定时要使面板端正，并与墙面平齐。（b）开关、插座：先将从盒内甩出的导线由塑料（木）台的出线孔中穿出，再将塑料（木）台紧贴于墙面用螺丝固定在盒子或木砖上，如果是明配线，木台上的隐线槽应先右对导线方向，再用螺丝固定牢固。 塑料（木）台固定后，将甩出的相线、中性线、保护地线按各自的位置从开关、插座的线孔中穿出，按接线要求将导线压牢。然后将开关或插座贴于塑料（木）台上，对中找正，用木螺丝固定牢。最...
