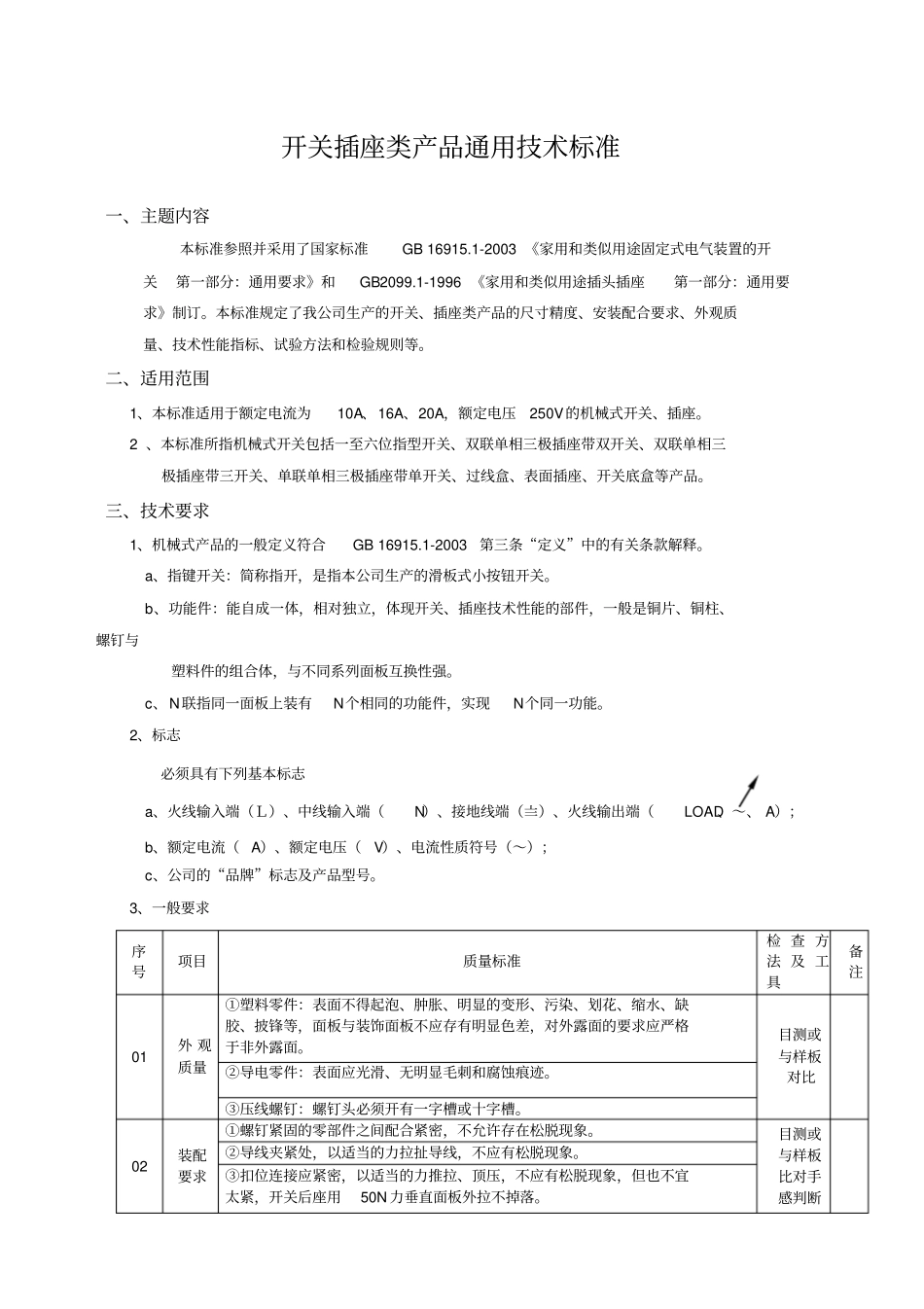

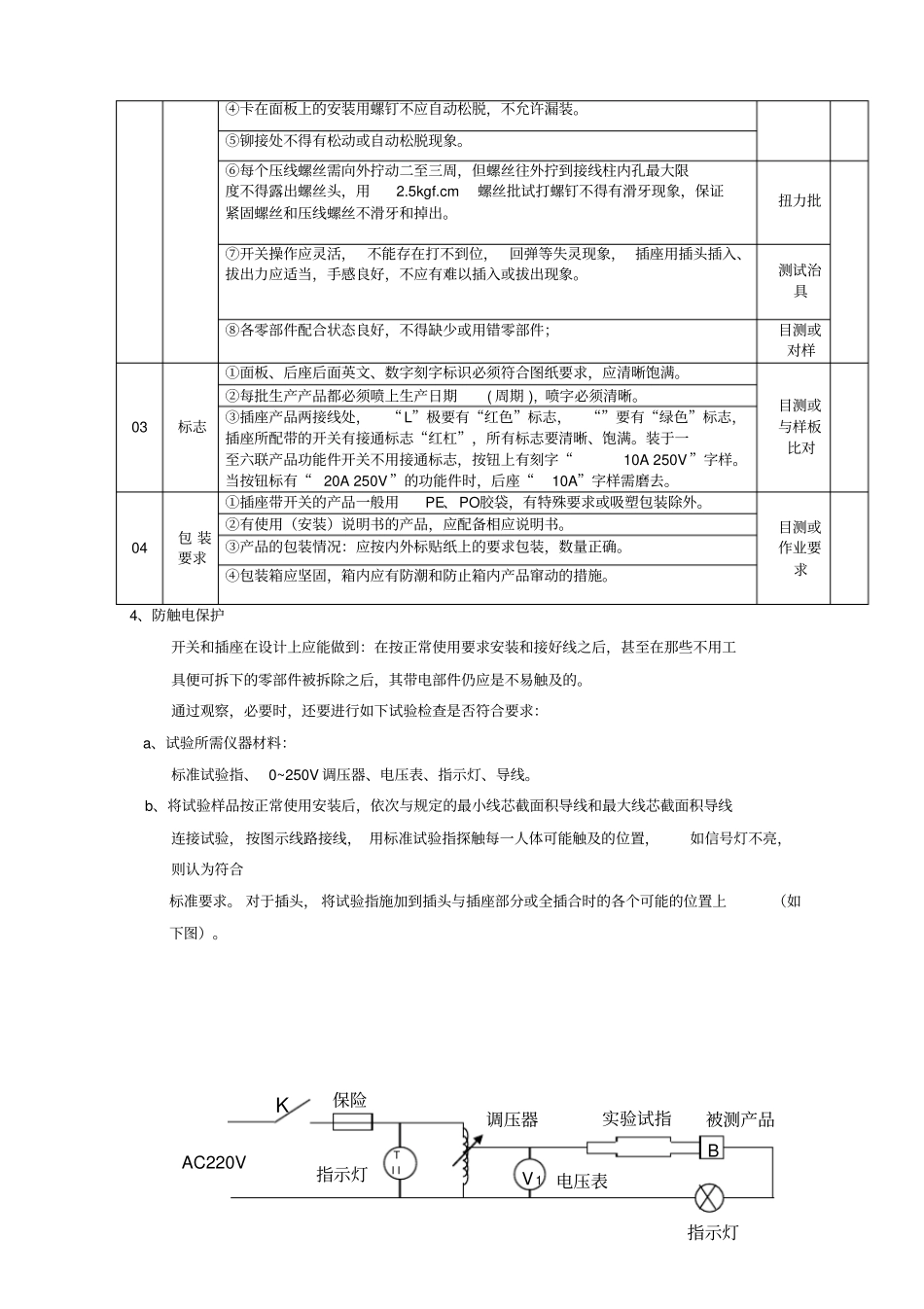

开关插座类产品通用技术标准一、主题内容本标准参照并采用了国家标准GB 16915.1-2003 《家用和类似用途固定式电气装置的开关第一部分：通用要求》和GB 2099.1-1996 《家用和类似用途插头插座第一部分：通用要求》制订。本标准规定了我公司生产的开关、插座类产品的尺寸精度、安装配合要求、外观质量、技术性能指标、试验方法和检验规则等。二、适用范围1、本标准适用于额定电流为10A、16A、20A，额定电压250V的机械式开关、插座。2 、本标准所指机械式开关包括一至六位指型开关、双联单相三极插座带双开关、双联单相三极插座带三开关、单联单相三极插座带单开关、过线盒、表面插座、开关底盒等产品。三、技术要求1、机械式产品的一般定义符合GB 16915.1-2003第三条“定义”中的有关条款解释。a、指键开关：简称指开，是指本公司生产的滑板式小按钮开关。b、功能件：能自成一体，相对独立，体现开关、插座技术性能的部件，一般是铜片、铜柱、螺钉与塑料件的组合体，与不同系列面板互换性强。c、N联指同一面板上装有N个相同的功能件，实现N个同一功能。2、标志必须具有下列基本标志a、火线输入端（Ｌ）、中线输入端（N）、接地线端（〨）、火线输出端（LOAD、～、 A）；b、额定电流（ A）、额定电压（V）、电流性质符号（～）；c、公司的“品牌”标志及产品型号。3、一般要求序号项目质量标准检 查 方法 及 工具备注01外 观质量①塑料零件：表面不得起泡、肿胀、明显的变形、污染、划花、缩水、缺胶、披锋等，面板与装饰面板不应存有明显色差，对外露面的要求应严格于非外露面。目测或与样板对比②导电零件：表面应光滑、无明显毛刺和腐蚀痕迹。③压线螺钉：螺钉头必须开有一字槽或十字槽。02装配要求①螺钉紧固的零部件之间配合紧密，不允许存在松脱现象。目测或与样板比对手感判断②导线夹紧处，以适当的力拉扯导线，不应有松脱现象。③扣位连接应紧密，以适当的力推拉、顶压，不应有松脱现象，但也不宜太紧，开关后座用50N 力垂直面板外拉不掉落。④卡在面板上的安装用螺钉不应自动松脱，不允许漏装。⑤铆接处不得有松动或自动松脱现象。⑥每个压线螺丝需向外拧动二至三周，但螺丝往外拧到接线柱内孔最大限度不得露出螺丝头，用2.5kgf.cm螺丝批试打螺钉不得有滑牙现象，保证紧固螺丝和压线螺丝不滑牙和掉出。扭力批⑦开关操作应灵活， 不能存在打不到位， 回弹等失灵现象， 插座用插头插入、拔出力应适当，手感良好，不应有难以...
