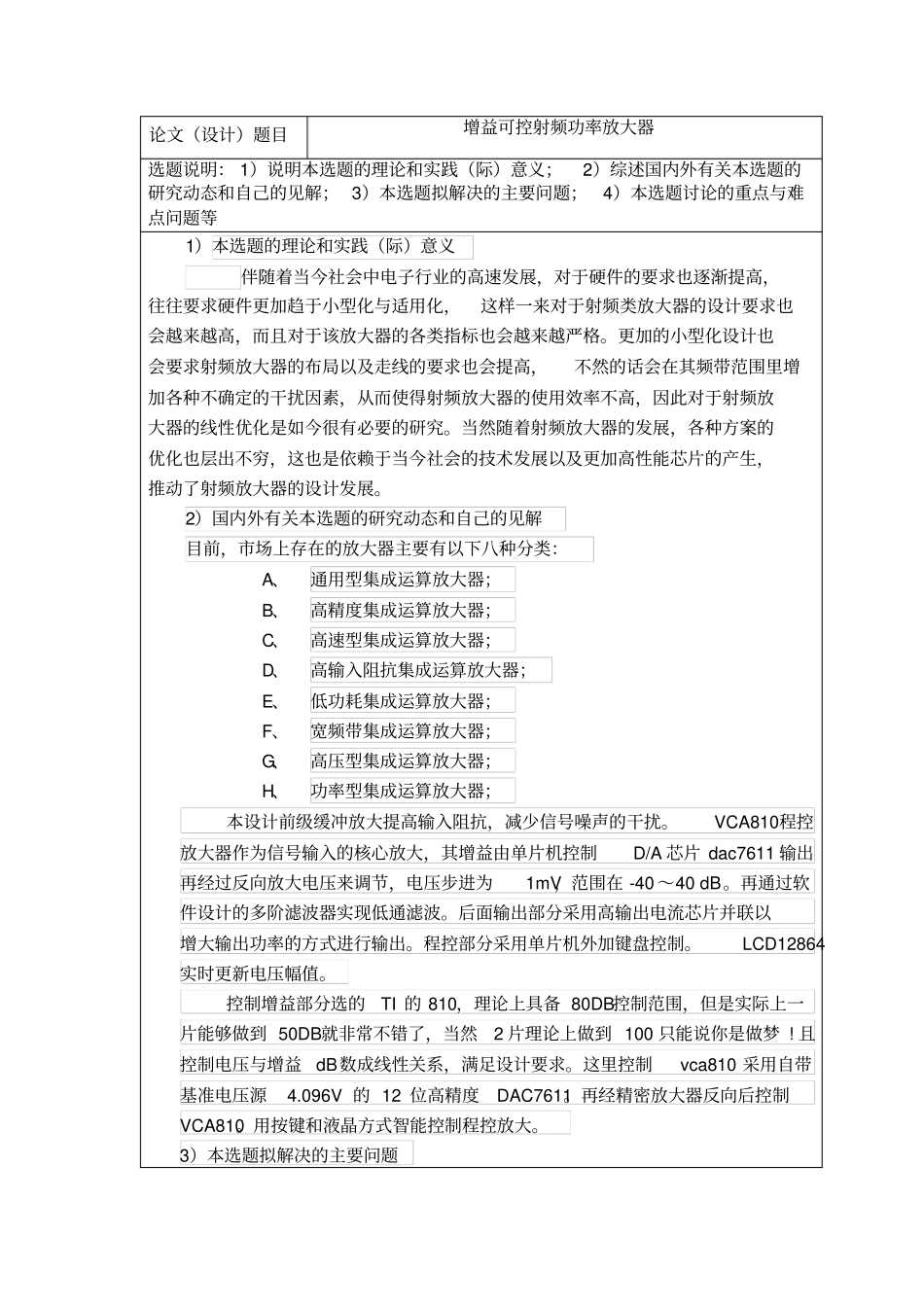

Ningxia Normal University 本科学生毕业论文（设计）开 题 报 告 书题目增益可控射频功率放大器姓名李佳楠学号 201305330121 院（系）物理与电子信息工程学院专业电子科学与技术指导教师张俊芳职称（学历）讲师 （研究生）宁夏师范学院教务处制宁夏师范学院本科生毕业论文（设计）开题报告书论文（设计）题目增益可控射频功率放大器选题说明： 1）说明本选题的理论和实践（际）意义；2）综述国内外有关本选题的研究动态和自己的见解； 3）本选题拟解决的主要问题；4）本选题讨论的重点与难点问题等1）本选题的理论和实践（际）意义伴随着当今社会中电子行业的高速发展，对于硬件的要求也逐渐提高，往往要求硬件更加趋于小型化与适用化，这样一来对于射频类放大器的设计要求也会越来越高，而且对于该放大器的各类指标也会越来越严格。更加的小型化设计也会要求射频放大器的布局以及走线的要求也会提高，不然的话会在其频带范围里增加各种不确定的干扰因素，从而使得射频放大器的使用效率不高，因此对于射频放大器的线性优化是如今很有必要的研究。当然随着射频放大器的发展，各种方案的优化也层出不穷，这也是依赖于当今社会的技术发展以及更加高性能芯片的产生，推动了射频放大器的设计发展。2）国内外有关本选题的研究动态和自己的见解目前，市场上存在的放大器主要有以下八种分类：A、通用型集成运算放大器；B、高精度集成运算放大器；C、高速型集成运算放大器；D、高输入阻抗集成运算放大器；E、低功耗集成运算放大器；F、宽频带集成运算放大器；G、高压型集成运算放大器；H、功率型集成运算放大器；本设计前级缓冲放大提高输入阻抗，减少信号噪声的干扰。VCA810程控放大器作为信号输入的核心放大，其增益由单片机控制D/A 芯片 dac7611 输出再经过反向放大电压来调节，电压步进为1mV，范围在 -40 ～40 dB。再通过软件设计的多阶滤波器实现低通滤波。后面输出部分采用高输出电流芯片并联以增大输出功率的方式进行输出。程控部分采用单片机外加键盘控制。LCD12864实时更新电压幅值。控制增益部分选的TI 的 810，理论上具备 80DB控制范围，但是实际上一片能够做到 50DB就非常不错了，当然2 片理论上做到 100 只能说你是做梦 ! 且控制电压与增益dB数成线性关系，满足设计要求。这里控制vca810 采用自带基准电压源4.096V 的 12 位高精度DAC7611。再经精密放大器反向后控制VCA810。用按键和液晶方式智能控制程控放大...
