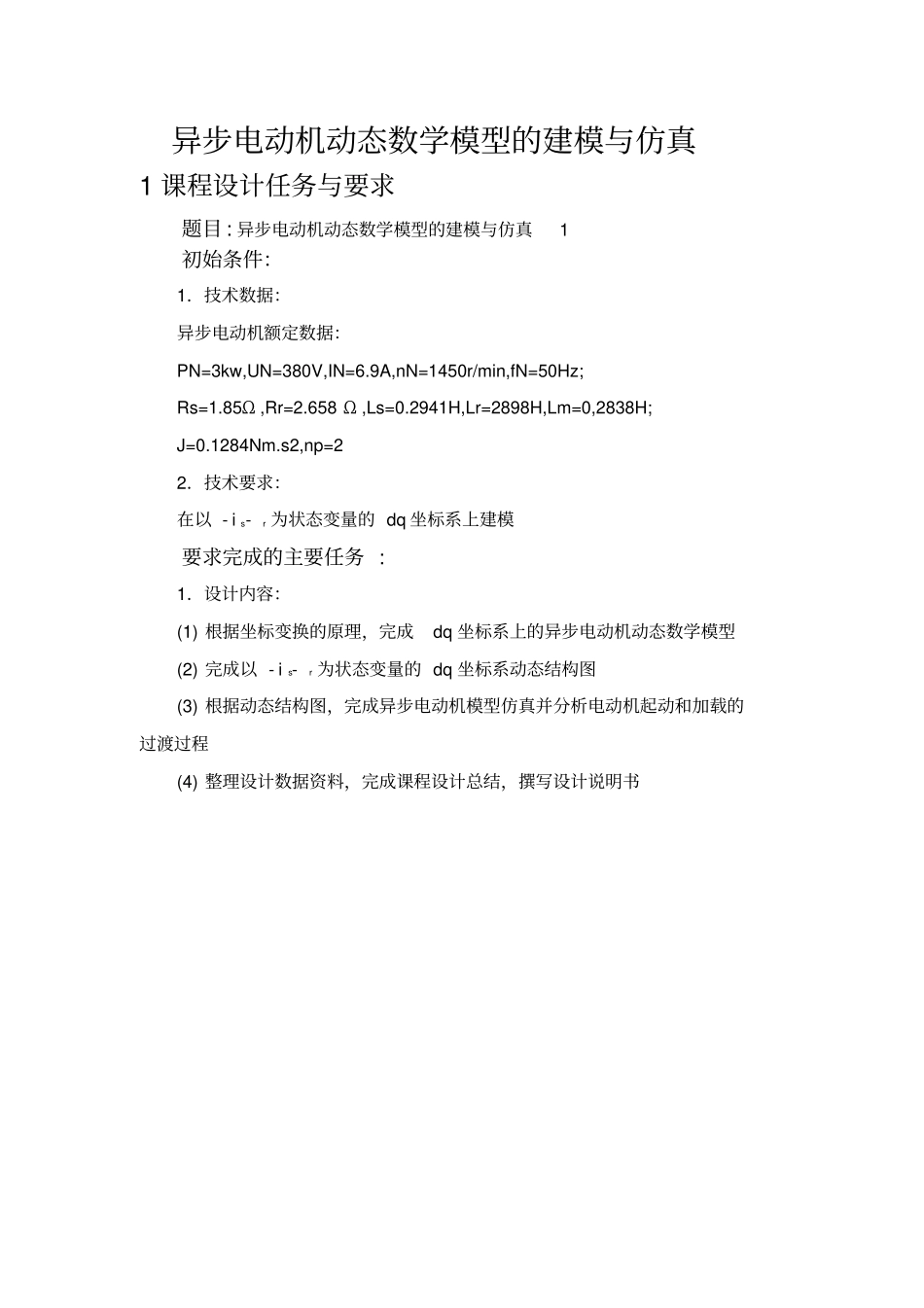

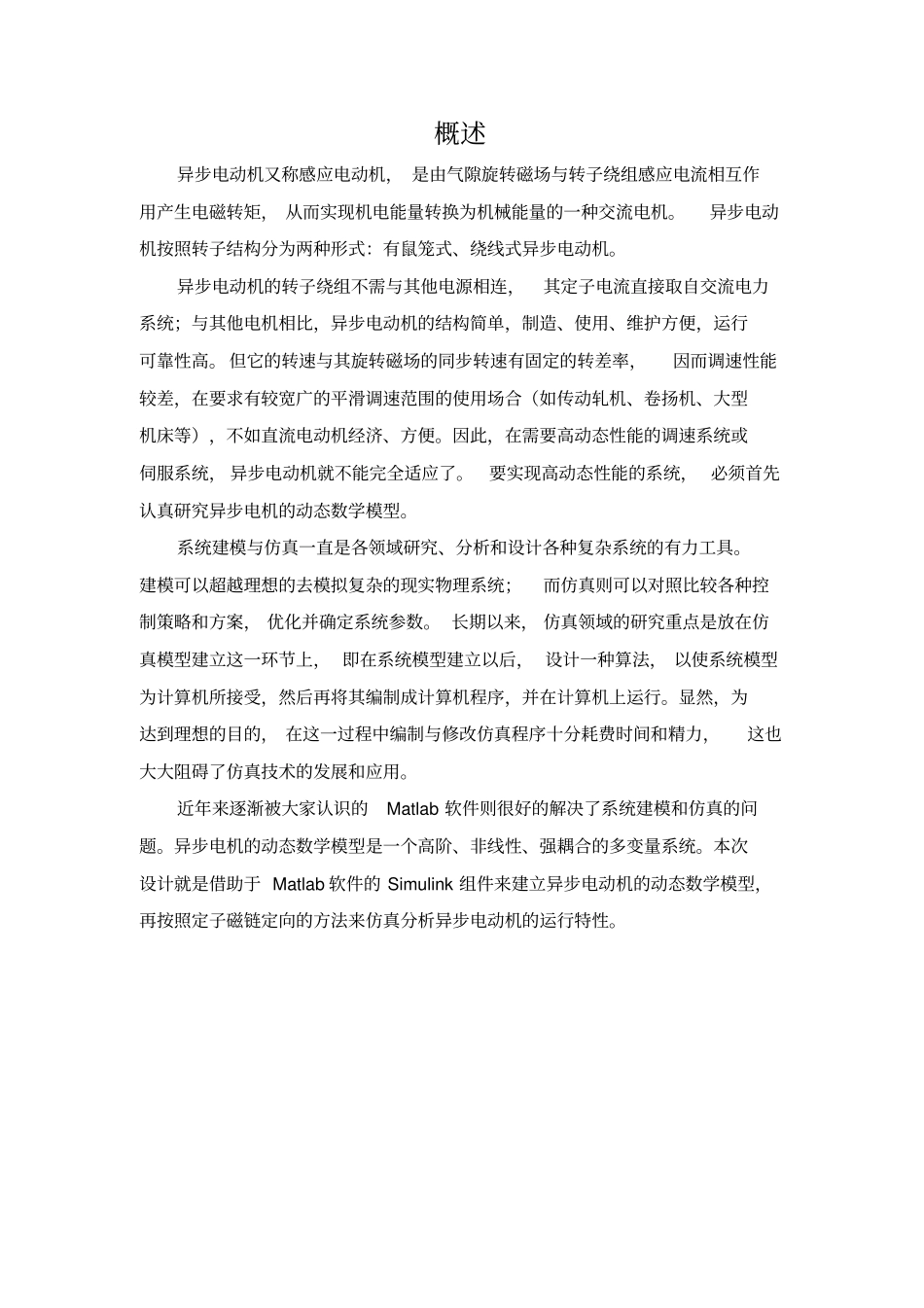

目录概述异步电动机又称感应电动机， 是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩， 从而实现机电能量转换为机械能量的一种交流电机。异步电动机按照转子结构分为两种形式：有鼠笼式、绕线式异步电动机。异步电动机的转子绕组不需与其他电源相连，其定子电流直接取自交流电力系统；与其他电机相比，异步电动机的结构简单，制造、使用、维护方便，运行可靠性高。 但它的转速与其旋转磁场的同步转速有固定的转差率，因而调速性能较差，在要求有较宽广的平滑调速范围的使用场合（如传动轧机、卷扬机、大型机床等），不如直流电动机经济、方便。因此，在需要高动态性能的调速系统或伺服系统， 异步电动机就不能完全适应了。要实现高动态性能的系统， 必须首先认真研究异步电机的动态数学模型。系统建模与仿真一直是各领域研究、分析和设计各种复杂系统的有力工具。建模可以超越理想的去模拟复杂的现实物理系统；而仿真则可以对照比较各种控制策略和方案， 优化并确定系统参数。 长期以来， 仿真领域的研究重点是放在仿真模型建立这一环节上， 即在系统模型建立以后， 设计一种算法， 以使系统模型为计算机所接受，然后再将其编制成计算机程序，并在计算机上运行。显然，为达到理想的目的， 在这一过程中编制与修改仿真程序十分耗费时间和精力，这也大大阻碍了仿真技术的发展和应用。近年来逐渐被大家认识的Matlab 软件则很好的解决了系统建模和仿真的问题。异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统。本次设计就是借助于 Matlab 软件的 Simulink 组件来建立异步电动机的动态数学模型，再按照定子磁链定向的方法来仿真分析异步电动机的运行特性。异步电动机动态数学模型的建模与仿真1 课程设计任务与要求题目 : 异步电动机动态数学模型的建模与仿真1 初始条件：1．技术数据：异步电动机额定数据：PN=3kw,UN=380V,IN=6.9A,nN=1450r/min,fN=50Hz; Rs=1.85Ω ,Rr=2.658 Ω ,Ls=0.2941H,Lr=2898H,Lm=0,2838H;J=0.1284Nm.s2,np=2 2．技术要求：在以 - i s-r 为状态变量的 dq 坐标系上建模要求完成的主要任务 : 1．设计内容：(1) 根据坐标变换的原理，完成dq 坐标系上的异步电动机动态数学模型(2) 完成以 - i s-r 为状态变量的 dq 坐标系动态结构图(3) 根据动态结构图，完成异步电动机模型仿真并分析电动机起动和加载的过渡过程(4) 整理设计数据资料，完成课程设计总结，撰写...
