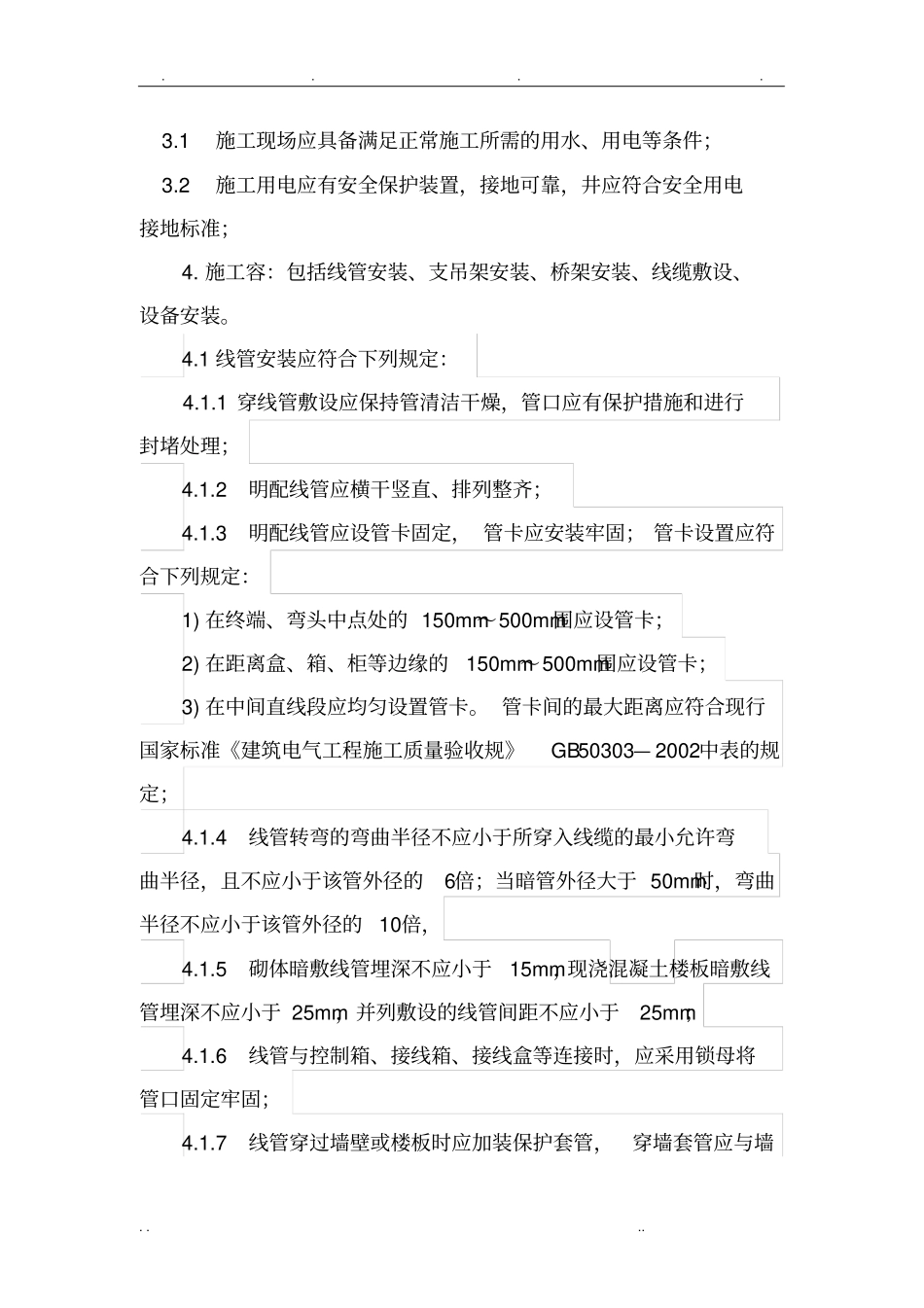

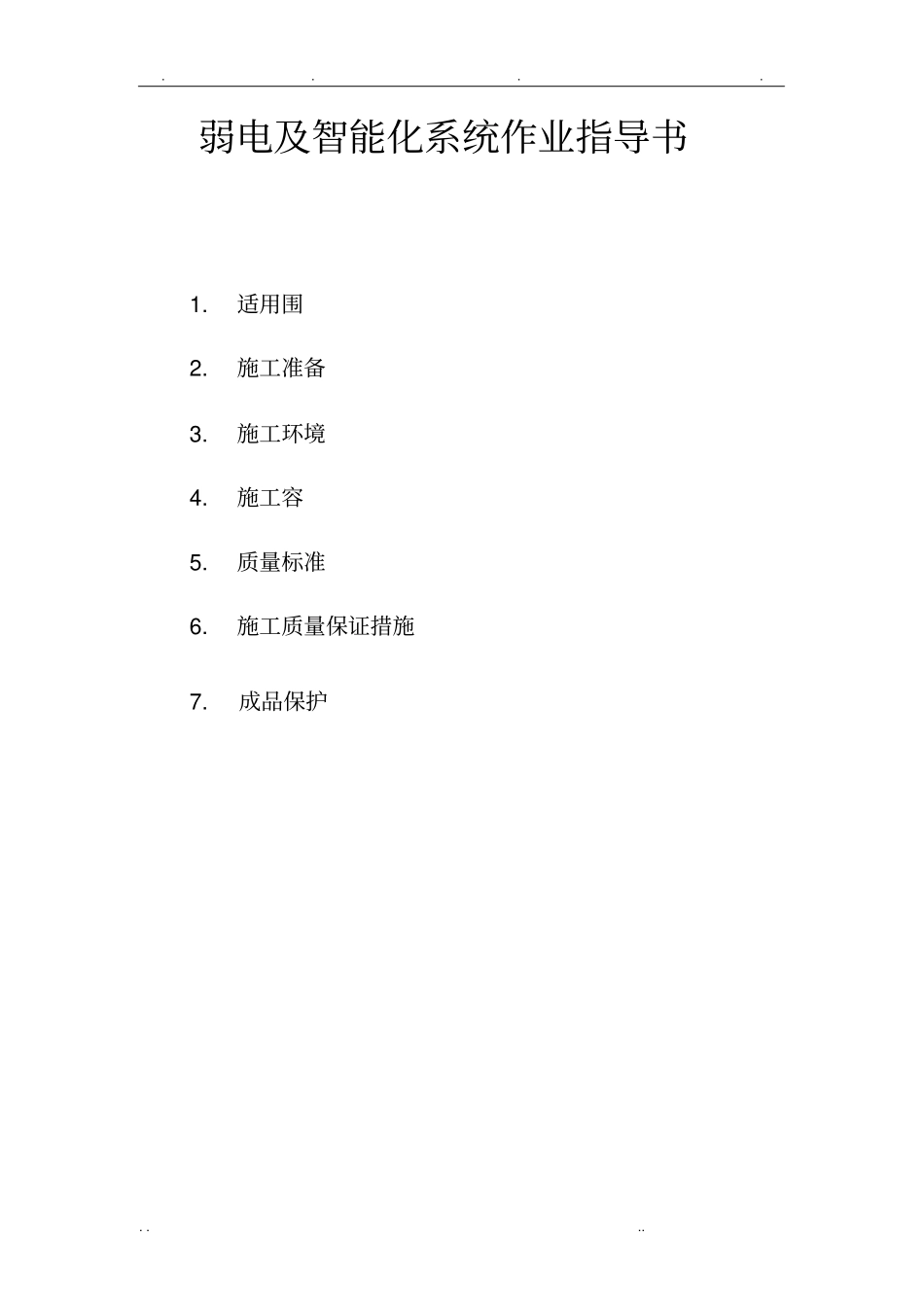

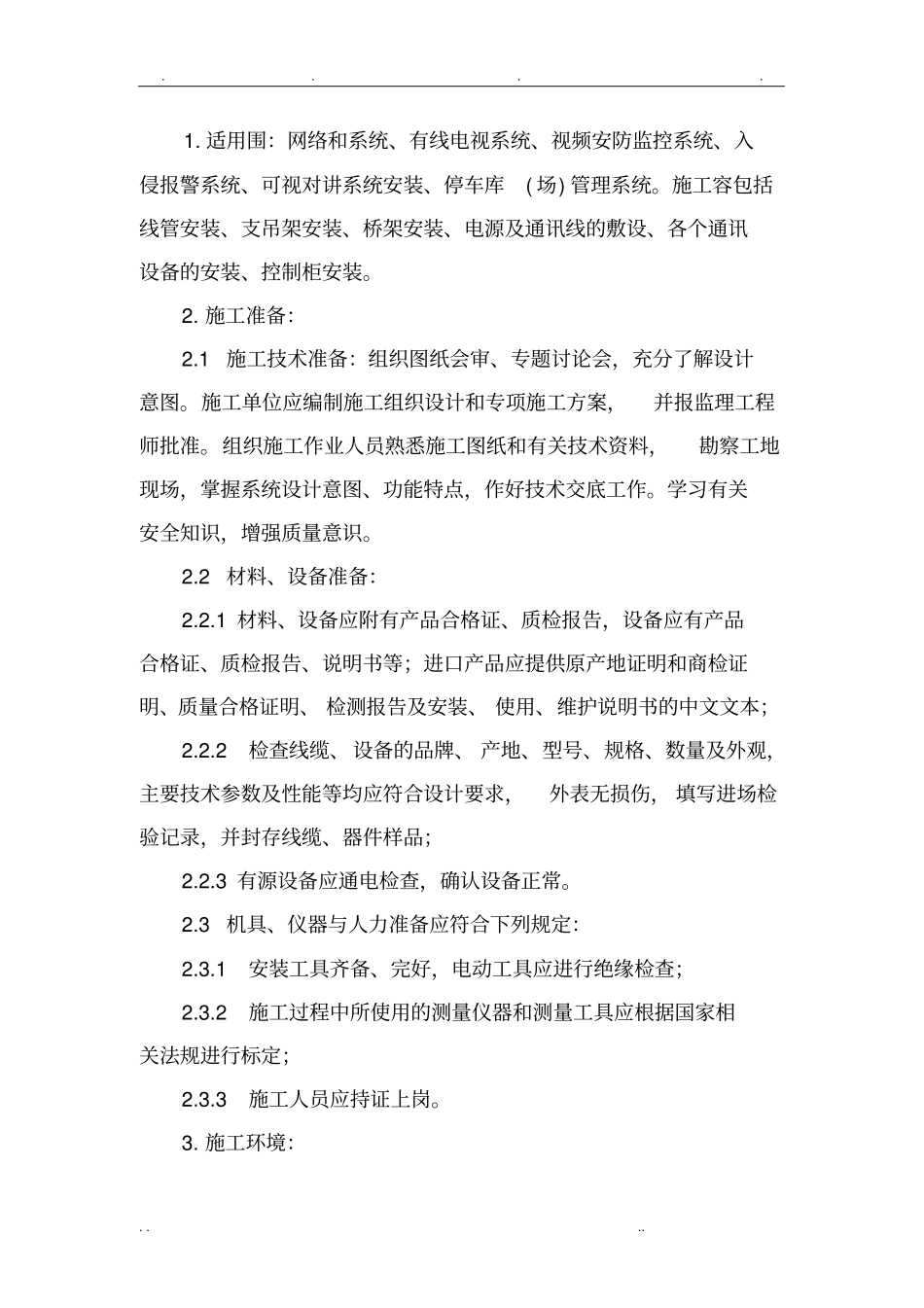

. . . . . . .. 弱电及智能化系统作业指导书1.适用围2.施工准备3.施工环境4.施工容5.质量标准6.施工质量保证措施7. 成品保护. . . . . . .. 1. 适用围：网络和系统、有线电视系统、视频安防监控系统、入侵报警系统、可视对讲系统安装、停车库( 场) 管理系统。施工容包括线管安装、支吊架安装、桥架安装、电源及通讯线的敷设、各个通讯设备的安装、控制柜安装。2. 施工准备：2.1 施工技术准备：组织图纸会审、专题讨论会，充分了解设计意图。施工单位应编制施工组织设计和专项施工方案，并报监理工程师批准。组织施工作业人员熟悉施工图纸和有关技术资料，勘察工地现场，掌握系统设计意图、功能特点，作好技术交底工作。学习有关安全知识，增强质量意识。2.2 材料、设备准备：2.2.1 材料、设备应附有产品合格证、质检报告，设备应有产品合格证、质检报告、说明书等；进口产品应提供原产地证明和商检证明、质量合格证明、 检测报告及安装、 使用、维护说明书的中文文本；2.2.2 检查线缆、设备的品牌、 产地、型号、规格、数量及外观，主要技术参数及性能等均应符合设计要求，外表无损伤， 填写进场检验记录，并封存线缆、器件样品；2.2.3 有源设备应通电检查，确认设备正常。2.3 机具、仪器与人力准备应符合下列规定：2.3.1 安装工具齐备、完好，电动工具应进行绝缘检查；2.3.2 施工过程中所使用的测量仪器和测量工具应根据国家相关法规进行标定；2.3.3 施工人员应持证上岗。3. 施工环境：. . . . . . .. 3.1施工现场应具备满足正常施工所需的用水、用电等条件； 3.2施工用电应有安全保护装置，接地可靠，井应符合安全用电接地标准；4. 施工容：包括线管安装、支吊架安装、桥架安装、线缆敷设、设备安装。4.1 线管安装应符合下列规定：4.1.1 穿线管敷设应保持管清洁干燥，管口应有保护措施和进行封堵处理；4.1.2 明配线管应横干竖直、排列整齐；4.1.3 明配线管应设管卡固定， 管卡应安装牢固； 管卡设置应符合下列规定：1) 在终端、弯头中点处的 150mm～500mm围应设管卡；2) 在距离盒、箱、柜等边缘的150mm～500mm围应设管卡；3) 在中间直线段应均匀设置管卡。 管卡间的最大距离应符合现行国家标准《建筑电气工程施工质量验收规》GB 50303— 2002中表的规定；4.1.4 线管转弯的弯曲半径不应小于所穿入线缆的最小允许弯曲半径，且不应小于该管外径的6倍；当暗管外径大于 50mm时，弯曲半径不...
